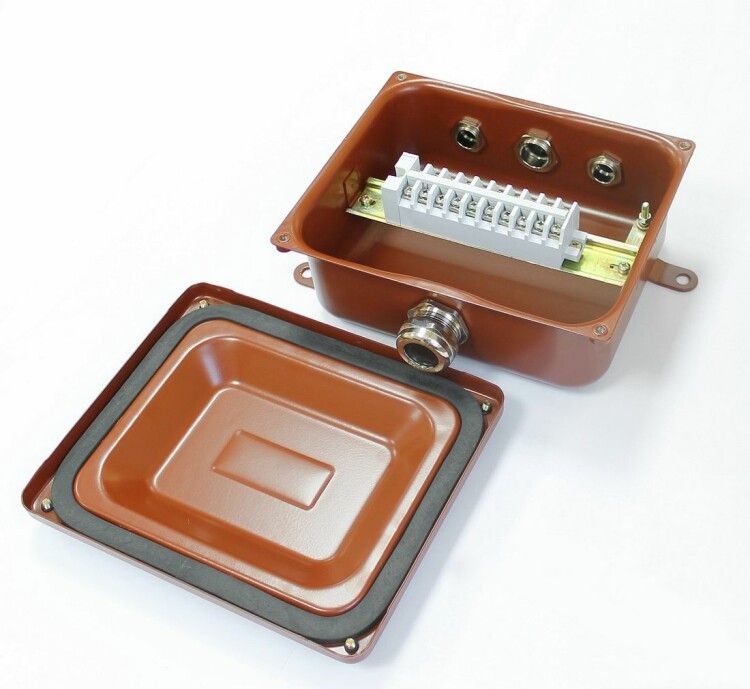

Коробка распределительная соединительная КС-10 УХЛ1,5 IP65 латунный ввод от ЗЭТА Новосибирск - это надёжный корпус для соединения и разветвления силовых и контрольных кабелей с жилами 1,5–4 мм2. Благодаря латунным вводам и герметичной конструкции, она обеспечивает степень защиты IP65 и подходит для работы в сложных условиях - от холодных улиц до промышленных помещений.

Назначение и область применения

Коробка распределительная соединительная КС-10 УХЛ1,5 IP65 латунный ввод используется для безопасного соединения и распределения электрических сигналов между кабелями. Подходит для силовых цепей и цепей КИПиА - например, в системах автоматизации, на конвейерах, в щитовых помещениях, на объектах ЖКХ и промышленных площадках. Применяется там, где требуется надёжная изоляция, защита от внешних воздействий и возможность последующего обслуживания.

Технические характеристики

• Материал корпуса: оцинкованная сталь с грунтовым покрытием
• Цвет: красный
• Форма: прямоугольная
• Толщина стенки: 2 мм
• Количество входов: 4
• Количество клемм: 10
• Максимальное сечение провода: 4 мм2 (для меди и алюминия)
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP65 (пылевоздухонепроницаемая и защищённая от струй воды)
• Температурный диапазон: от –40 C до +60 C
• Тип ввода: латунный кабельный ввод (не пластиковый)
• Тип крепления крышки: винтовое
• Содержание галогенов: да
• Наличие DIN-рейки: есть - для монтажа дополнительных устройств
• Наличие клемм: да - металлические контактные группы

Совместимость и монтаж

Коробка распределительная соединительная КС-10 УХЛ1,5 IP65 латунный ввод монтируется открыто - на стену, панель или раму. Для фиксации используются отверстия в основании. Крышка крепится четырьмя винтами под кресто-плоскую отвертку; они не выпадают даже после многократного демонтажа. Латунные вводы обеспечивают плотную посадку кабелей без дополнительной герметизации. DIN-рейка позволяет устанавливать модульные устройства: распределительные блоки РБД, клеммы до 80 А, шины на изоляторах. Учитывайте посадочные диаметры вводов - они рассчитаны на кабели с наружным диаметром до 9–11 мм.

Безопасность и стандарты

Степень защиты IP65 соответствует требованиям ГОСТ 14254-2015. Это значит, что коробка полностью защищена от пыли и выдерживает водяные струи из любого направления - подходит для уличного монтажа и сырых помещений. Материалы корпуса и клемм не поддерживают горение. Узлы заземления не требуют зачистки перед подключением - снижают риск плохого контакта. Все вводы и заглушки сертифицированы для совместимости с конструкцией КС-10.

Преимущества

• Герметичность сохраняется даже после десятков циклов открывания/закрывания крышки благодаря уплотнителю оптимальной жёсткости и запрессованной бобышке
• Латунные вводы прочнее и долговечнее пластиковых - особенно важны при частых переборках или вибрациях
• DIN-рейка внутри позволяет расширять функционал без замены корпуса
• Оцинкованная сталь с грунтом устойчива к коррозии - продлевает срок службы в агрессивной среде
• Красный цвет повышает видимость и упрощает идентификацию в комплексе других коробок

Ограничения применения

• Не предназначен для внутренней установки в металлические шкафы - только открытый монтаж
• Максимальное сечение провода - 4 мм2; нельзя использовать для кабелей большего диаметра
• Содержание галогенов делает материал менее экологичным - не рекомендовано для закрытых помещений с высокими требованиями к токсичности дыма при возгорании
• Пластиковые вводы и заглушки не подходят - они снижают степень защиты до IP54/IP43, а здесь нужна именно IP65

Примеры использования

• Разветвление сигнала от датчиков температуры на конвейере
• Подключение питания к насосному оборудованию на улице
• Объединение кабелей управления в щите автоматики на заводе
• Соединение силового кабеля с контроллером в зимнем ангаре
• Распределение цепей освещения в производственном цехе с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра кабеля размеру латунного ввода - не допускайте перегрузки или проскальзывания
• Используйте только оригинальные заглушки и вводы от ЗЭТА Новосибирск - другие могут нарушить IP65
• При использовании DIN-рейки не перегружайте её - суммарный ток всех установленных устройств не должен превышать 80 А
• При работе в минусовых температурах избегайте ударных нагрузок на корпус - оцинкованная сталь становится хрупче ниже –30 C
• При необходимости замены ввода - используйте тот же тип (латунный), чтобы не потерять класс защиты
