Коробка распределительная соединительная КС-10 УХЛ 1,5 IP65 металлические заглушки | zeta30327 ГОФРОМАТИК ЗЭТА

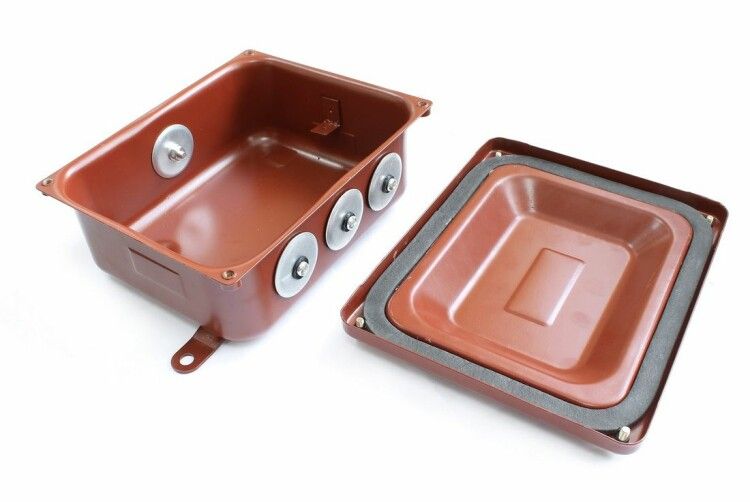

Коробка соединительная КС-10 УХЛ 1,5 IP65 с металлическими заглушками - это надёжная распределительная коробка из оцинкованной стали для соединения и разветвления силовых и контрольных кабелей сечением 1,5–4 мм2. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям ГОСТ 14254-2015, а артикул zeta30327 указывает на комплектацию с металлическими заглушками и степенью защиты IP65.

Назначение и область применения

Коробка соединительная КС-10 УХЛ 1,5 IP65 с металлическими заглушками используется для безопасного соединения, ответвления и распределения электрических сигналов между кабелями. Подходит для работы в условиях повышенной влажности, пыли и перепадов температур. Применяется в промышленных системах: на станках, конвейерах, в щитовых помещениях, на объектах КИПиА, в энергоустановках и автоматизированных линиях. Особенно эффективна там, где требуется долговременная герметичность и механическая прочность.

Технические характеристики

• Количество клемм: 10
• Максимальное сечение провода: 4 мм2 (для меди и алюминия)
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: оцинкованная сталь с грунтовым покрытием
• Толщина стенки: 2 мм
• Температурный диапазон: от –40 C до +60 C
• Цвет: красный
• Форма: прямоугольная
• Тип ввода: кабельный (с металлическими заглушками)
• Способ монтажа: открытая установка
• Тип крепления крышки: винтовое
• Содержание галогенов: да - материал соответствует нормам горючести

Совместимость и монтаж

Коробка соединительная КС-10 УХЛ 1,5 IP65 с металлическими заглушками оснащена встроенными клеммами и DIN-рейкой, что позволяет дополнительно устанавливать модульное оборудование: распределительные блоки РБД, клеммники до 80 А, шины на изоляторах. Монтаж осуществляется на вертикальную или горизонтальную поверхность с помощью болтов или саморезов через крепёжные отверстия. Для фиксации кабелей используются металлические вводы - они обеспечивают плотное прилегание и сохраняют степень защиты IP65. Винты крышки совместимы с кресто-плоской отверткой. Уплотнитель имеет оптимальную жёсткость - позволяет многократно открывать и закрывать крышку без потери герметичности.

Безопасность и стандарты

Коробка соединительная КС-10 УХЛ 1,5 IP65 с металлическими заглушками соответствует ГОСТ 14254-2015. Степень защиты IP65 гарантирует работу в условиях пылевых сред и воздействия водяных струй - это важно для производственных помещений, улиц, тоннелей и других мест с высокой агрессивностью окружающей среды. Узлы заземления не требуют зачистки перед подключением - снижаются риски плохого контакта. Все материалы проходят проверку на соответствие требованиям безопасности при работе под напряжением до 660 В.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и толщине стенки 2 мм
• Герметичность сохраняется после десятков циклов открытия/закрытия крышки
• DIN-рейка внутри позволяет легко расширять функционал без замены коробки
• Металлические заглушки и вводы обеспечивают IP65 - выше, чем у аналогов с пластиковыми вводами (IP54/IP43)
• Не требует зачистки заземляющих контактов - экономит время при монтаже
• Работает в экстремальных температурах - подходит для холодных регионов и нагреваемых зон

Ограничения применения

• Не предназначен для внутренней установки в толстые шкафы - толщина стенки 2 мм не позволяет использовать её как часть сборки с более толстой конструкцией
• Поддерживает только кабели сечением до 4 мм2 - нельзя подключать мощные провода 6 мм2 и больше
• Содержание галогенов делает материал менее подходящим для помещений с особыми требованиями к выделению токсичных веществ при возгорании (например, метро, больницы)
• Открытый способ монтажа исключает использование в качестве встраиваемой коробки - нужна доступная поверхность

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой запылённостью
• Объединение нескольких кабелей управления на конвейере с частыми мойками
• Распределение питания между несколькими насосами в открытом щите на улице
• Подключение терморегуляторов и реле в холодильном оборудовании при минусовой температуре
• Создание точки обслуживания для ремонтных работ в системах КИПиА

Практические советы

• Перед монтажом убедитесь, что внешний диаметр кабеля соответствует размеру металлического ввода - иначе нарушится IP65
• При использовании DIN-рейки фиксируйте оборудование с усилием, чтобы не повредить контактные площадки внутри коробки
• Не используйте коробку в средах с постоянным погружением в воду - IP65 не равен IP68
• При необходимости замены вводов - выбирайте только оригинальные металлические заглушки и вводы от ЗЭТА Новосибирск, чтобы не потерять сертифицированную степень защиты
• Проверьте наличие всех 10 клемм перед установкой - некоторые партии могут отличаться комплектацией
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически проверять затяжку винтов крышки
