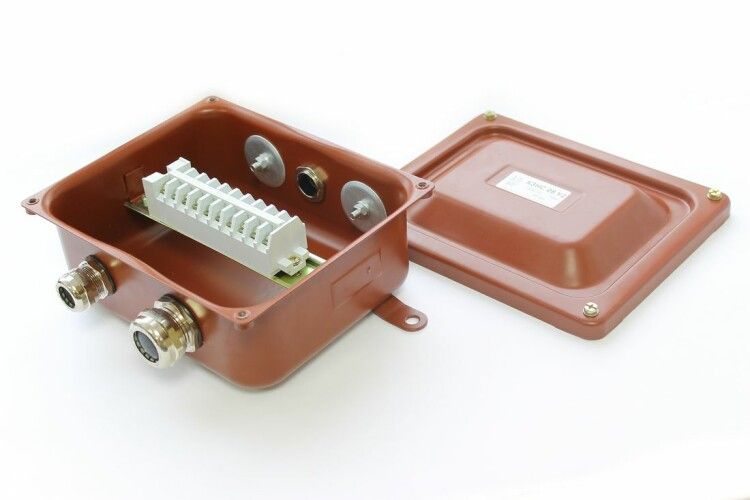

Коробка распределительная с зажимами наборными КЗНС-08 УХЛ1,5 IP65 латунный ввод | zeta30314 ГОФРОМАТИК ЗЭТА

Коробка распределительная с зажимами наборными КЗНС-08 УХЛ1,5 IP65 латунный ввод - это надёжный металлический корпус для соединения и разветвления силовых и контрольных кабелей с медными или алюминиевыми жилами. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям ГОСТ 14254-2015, а артикул zeta30314 указывает на конкретную модификацию с латунным вводом и степенью защиты IP65.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНС-08 УХЛ1,5 IP65 латунный ввод используется для безопасного соединения, ответвления и распределения электрических сигналов в силовых и контрольных цепях. Подходит для работы с кабелями в системах автоматизации, управления, промышленном оборудовании, конвейерах, станках и других объектах, где требуется надёжная фиксация проводов и защита от внешних воздействий.

Технические характеристики

• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях до 660 В переменного тока.
• Количество клемм: 10 - обеспечивают одновременное подключение до десяти проводников.
• Максимальное сечение провода: 4 мм2 - совместима с кабелями до этого сечения (медными или алюминиевыми).
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления.
• Материал корпуса: оцинкованная сталь с грунтовым покрытием - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды.
• Температурный диапазон: -40…+60 C - работает в суровых климатических условиях, включая холодные регионы.
• Тип ввода: латунный кабельный ввод - герметичный, долговечный, не требует замены при частом обслуживании.
• Толщина стенки: 2 мм - достаточна для механической прочности при открытой установке.
• Форма: прямоугольная - удобна для монтажа на вертикальных поверхностях и в щитах.
• Содержание галогенов: да - материал содержит галогены, что важно учитывать при проектировании систем с особыми экологическими требованиями.

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНС-08 УХЛ1,5 IP65 латунный ввод монтируется открытым способом. На задней стенке есть ушки для крепления болтами, саморезами или сваркой к металлоконструкциям. Для подключения кабелей используются запрессованные латунные вводы - они не выпадают и сохраняют герметичность даже после многократного демонтажа крышки. Винты крышки рассчитаны под кресто-плоскую отвёртку - удобны для быстрого доступа. Также предусмотрены дополнительные отверстия под привертные сальники, закрытые металлическими заглушками - их можно удалить при необходимости увеличения числа вводов. Внутри установлены наборные зажимы, не требующие зачистки жил перед подключением. Есть возможность установки DIN-рейки для монтажа дополнительных устройств: распределительных блоков, клеммных колодок до 80 А, шинных модулей.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015, что гарантирует заявленную степень защиты IP65 при использовании латунных вводов. Материалы корпуса и клемм выбраны с учётом требований к электробезопасности и термостойкости. Наличие уплотнителей оптимальной жёсткости предотвращает снижение класса защиты при частом открывании крышки. Применение оцинкованной стали повышает срок службы в агрессивных средах, однако наличие галогенов исключает использование в помещениях с высокими требованиями к пожарной безопасности (например, метро, больницы, эвакуационные пути).

Преимущества

• Наборные зажимы - не нуждаются в зачистке жил, экономят время при монтаже.
• Латунный ввод - более долговечен и устойчив к коррозии, чем пластиковый аналог.
• Винты крышки не выпадают - исключает потерю крепежа при обслуживании.
• DIN-рейка внутри - позволяет расширять функционал без замены корпуса.
• Герметичность сохраняется при многократном открывании - идеально для часто обслуживаемых точек.
• Высокая механическая прочность благодаря толщине стенки 2 мм и оцинкованному покрытию.

Ограничения применения

• Не допускается применение с кабелями сечением более 4 мм2 - риск перегрева и потери контакта.
• Содержание галогенов делает её непригодной для помещений с нормами “безгалогенного” исполнения (например, в общественных транспортных системах).
• Подходит только для открытой установки - не предназначен для встраивания в стены или шкафы с плотной теплоизоляцией.
• Пластиковые вводы (не в этой модели) дают лишь IP54 - если требуется максимальная защита, используйте только латунные вводы.

Примеры использования

• Распределительная коробка на участке конвейера для подключения датчиков и исполнительных механизмов.
• Точка соединения силового кабеля с контроллером в промышленном щите.
• Объединение нескольких контрольных кабелей КИПиА в зоне технологического оборудования.
• Монтаж в неотапливаемых помещениях (цеха, склады, наружные площадки) при температурах ниже нуля.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабеля - он должен подходить под внутренний диаметр латунного ввода, чтобы обеспечить герметичность.
• Если планируете добавить больше вводов - снимите металлические заглушки с дополнительных отверстий и установите привертные сальники.
• Для длительной эксплуатации в сыром воздухе рекомендовано периодически проверять состояние уплотнителей и затяжку винтов крышки.
• При работе с алюминиевыми жилами используйте контактную смазку - это предотвратит окисление и потеря контакта.
• Не забудьте правильно выбрать тип ввода: латунный - для IP65, пластиковый - только для IP54. Артикул zeta30314 уже включает латунный вариант.
