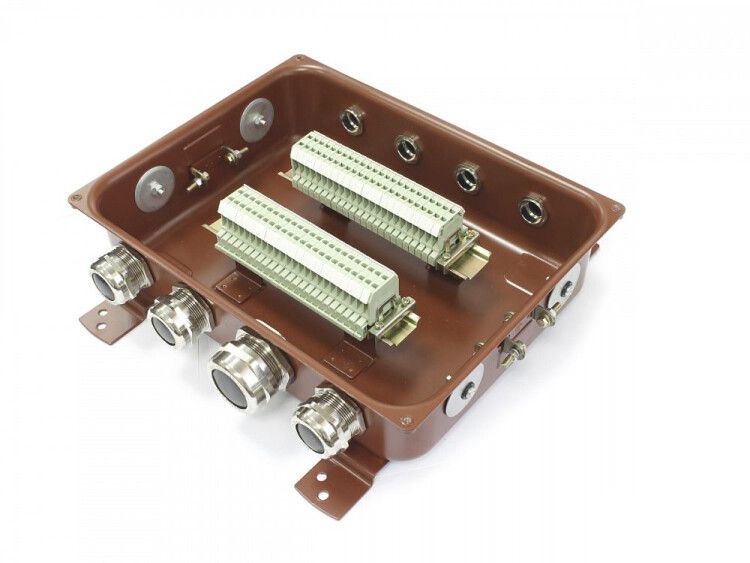

Коробка распределительная соединительная КС-30 УХЛ1,5 IP65 латунный ввод | zeta30351 ГОФРОМАТИК ЗЭТА

Коробка соединительная КС-30 УХЛ1,5 IP65 латунный ввод от ЗЭТАРУС — это надёжная распределительная коробка для соединения и разветвления силовых и контрольных цепей с кабелями сечением до 4 мм². Подходит для открытой установки в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Коробка соединительная КС-30 УХЛ1,5 IP65 латунный ввод используется для безопасного соединения и распределения электрических сигналов между кабелями с алюминиевыми или медными жилами сечением 1,5–4 мм². Применяется в системах управления, автоматизации, на станках, конвейерах, в щитовых помещениях и на объектах с высокой степенью загрязнённости. Подходит для цепей КИПиА и силовой сети до 660 В.

Технические характеристики

• Количество клемм: 30 — позволяет развести до 30 проводов внутри одной коробки
• Максимальное сечение проводника: 4 мм² — совместима с кабелями типа ПВ-3, ШВВП, ВВГ и аналогичными
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную работу в сетях до 660 В переменного тока
• Степень защиты: IP65 — полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: сталь оцинкованная — устойчив к коррозии, долговечен в агрессивных средах
• Температура эксплуатации: от –40 °C до +60 °C — работает в суровых климатических условиях, соответствует исполнению УХЛ1,5
• Толщина стенки: 2 мм — достаточна для механической прочности при монтаже на панели
• Тип ввода: латунный кабельный ввод — обеспечивает герметичность и прочное крепление кабеля
• Цвет: красный — визуально выделяется среди других элементов, удобен для идентификации
• Содержание галогенов: да — материал содержит галогены, что важно учитывать при проектировании систем с требованиями к негорючести

Совместимость и монтаж

Коробка соединительная КС-30 УХЛ1,5 IP65 латунный ввод монтируется открыто на поверхность с помощью болтов через отверстия в основании. Для фиксации требуется минимум два крепёжных элемента. Толщина панели, на которую устанавливается коробка, должна быть не более 2 мм — иначе возможны проблемы с плотным прилеганием. Латунный ввод рассчитан на кабели с внешним диаметром, подходящим под стандартные размеры вводов (обычно 8–12 мм). Перед монтажом проверьте соответствие диаметра кабеля и внутреннего диаметра ввода — не используйте слишком тонкий или толстый кабель, чтобы сохранить IP65.

Безопасность и стандарты

Коробка соединительная КС-30 УХЛ1,5 IP65 латунный ввод соответствует требованиям к электроустановкам в условиях повышенной опасности. Степень защиты IP65 гарантирует отключение доступа пыли и воды, снижает риск замыканий. Напряжение изоляции 660 В соответствует нормам ГОСТ Р 51317. Наличие винтового крепления крышки исключает случайное открывание. Однако продукт не предназначен для взрывоопасных зон — не применяйте в зонах класса В-I, В-II, В-IIa.

Преимущества

• Запрессованная бобышка и уплотнитель с оптимальной жёсткостью — обеспечивают сохранение IP65 даже после десятков циклов открытия/закрытия крышки
• Винты крышки не выпадают — ускоряет обслуживание и предотвращает потерю крепёжа
• Латунный ввод — более долговечен и устойчив к окислению по сравнению с пластиковыми аналогами
• Высокая плотность клемм (30 мест) — экономит место при большом количестве соединений
• Оцинкованная сталь — устойчива к коррозии, особенно важна во влажных и химически активных средах

Ограничения применения

• Не допускается использование в зонах с взрывоопасной средой — отсутствует сертификация по взрывозащите
• Максимальное сечение 4 мм² — нельзя использовать для мощных линий выше 25 А (например, для питания двигателей >3 кВт)
• Содержание галогенов — при возгорании выделяются токсичные газы; не рекомендована для закрытых помещений с людьми без принудительной вентиляции
• Только открытая установка — не предназначена для встраивания в стены или потолочные конструкции

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой запылённостью
• Подключение трёхфазного двигателя к частотному преобразователю через распределительную точку
• Объединение проводов от нескольких кнопочных постов на конвейере
• Соединение кабелей КИПиА в наружном щите на производстве

Практические советы

• Перед монтажом проверьте, что все кабели имеют сечение ≤4 мм² — превышение вызывает нагрев и выход из строя клемм
• При использовании латунного ввода затягивайте его равномерно — переусердствовать нельзя, иначе повредится уплотнение
• Для длительной работы в холоде (-30 °C и ниже) перед первым открытием крышки прогрейте коробку до комнатной температуры — уплотнитель становится хрупким
• Если нужна дополнительная герметизация — можно применить термостойкий силиконовый герметик вокруг ввода, но не на саму крышку
• При замене ввода — используйте оригинальные запчасти от ЗЭТАРУС, чтобы не нарушить степень защиты IP65
