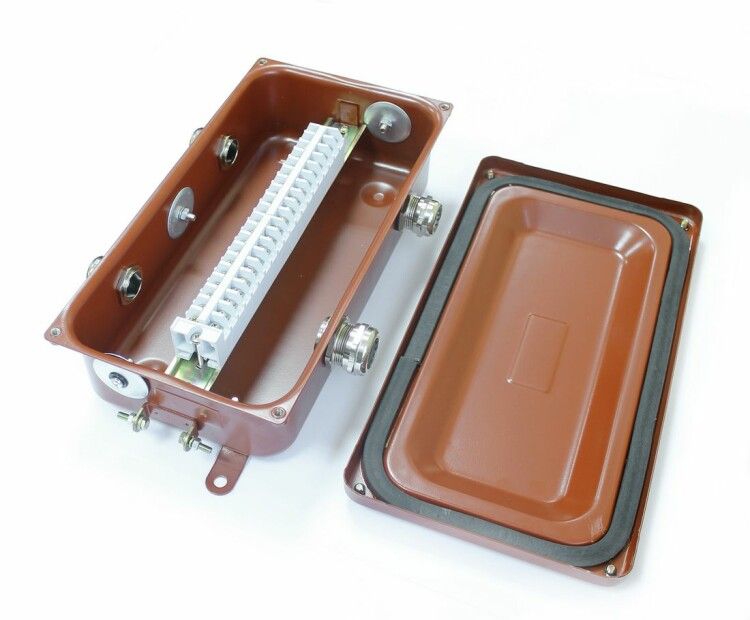

Коробка распределительная с зажимами наборными КЗНС-16 УХЛ1,5 IP65 латунный ввод | zeta30316 ГОФРОМАТИК ЗЭТА

Коробка распределительная с зажимами наборными КЗНС-16 УХЛ1,5 IP65 латунный ввод - надёжное решение для сборки и разветвления силовых и контрольных цепей в условиях повышенной влажности, пыли и перепадов температур. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям ГОСТ 14254-2015, а латунный ввод гарантирует долговечность соединений. Артикул zeta30316 предназначен для открытой установки в промышленных и энергетических объектах.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНС-16 УХЛ1,5 IP65 латунный ввод используется для безопасного соединения, ответвления и распределения электрических сигналов между силовыми и контрольными кабелями с медными или алюминиевыми жилами. Применяется в системах КИПиА, на станках, конвейерах, щитовых помещениях, насосных станциях и других объектах с высокой степенью загрязнённости среды. Подходит для внешней установки благодаря защищённому исполнению IP65 и широкому температурному диапазону.

Технические характеристики

• Материал корпуса: оцинкованная сталь с грунтовым покрытием
• Степень защиты: IP65 (при использовании латунного ввода и металлических заглушек)
• Номинальное напряжение изоляции: 660 В
• Максимальное сечение провода: 4 кв.мм
• Количество клемм: 20 наборных зажимов
• Температурный режим работы: от –40 C до +60 C
• Толщина стенки для крепления: 2 мм
• Тип ввода: латунный кабельный ввод (не заменяемый на пластиковый без потери IP65)
• Крепление крышки: винтовое, с винтами, не выпадающими при открывании
• Галогены: отсутствуют
• Форма: прямоугольная
• Цвет: натуральный цвет оцинкованной стали

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНС-16 УХЛ1,5 IP65 латунный ввод монтируется открыто на вертикальных или горизонтальных поверхностях. Для фиксации используются ушки на корпусе - они подходят под стандартные болты, саморезы или сварку. На внутреннюю часть установлены DIN-рейка и два дополнительных отверстия под привертные сальники (закрыты металлическими заглушками). Эти отверстия можно использовать для установки дополнительных вводов при необходимости. Крышка плотно прилегает благодаря уплотнителю оптимальной жёсткости - её можно многократно снимать и устанавливать без снижения класса защиты. Все винты рассчитаны под кресто-плоскую отвертку - удобны для быстрого обслуживания.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015, что подтверждает уровень защиты IP65 при использовании латунного ввода. Защита от пыли и струй воды делает устройство безопасным для эксплуатации в сырых, пыльных и агрессивных средах. Отсутствие галогенов исключает выделение токсичных веществ при нагреве или возгорании. Материалы корпуса и клемм не поддерживают распространение пламени. Узлы заземления не требуют зачистки перед подключением - повышается скорость и надёжность монтажа.

Преимущества

• 20 наборных клемм обеспечивают гибкое распределение проводов без дополнительных блоков
• Latunnyy vvod обеспечивает герметичность и механическую прочность, особенно важна для вибрационных условий
• DIN-рейка позволяет легко установить дополнительные устройства: РБД, клеммы до 80 А, шины в корпусе
• Винты не выпадают - снижаются риски потери крепежа при частом обслуживании
• Уплотнитель сохраняет свою эластичность при экстремальных температурах
• Оцинкованная сталь с грунтом устойчива к коррозии даже при длительном воздействии влаги

Ограничения применения

• Максимальное сечение провода - 4 кв.мм: нельзя использовать для мощных линий выше 25–30 А (зависит от материала жилы)
• Пластиковые вводы снижают степень защиты до IP54 - не допускаются в местах с постоянным контактом с водой
• Не предназначена для скрытой установки внутри стен - требуется доступ для обслуживания
• Не рекомендована для установки в взрывоопасных зонах - отсутствует сертификация Ex
• Корпус не является ударопрочным по EN 50102 - не следует применять там, где есть риск механических повреждений

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой запылённостью
• Подключение питания к насосной группе на открытом воздухе
• Объединение нескольких слаботочных кабелей в распределительном щите на улице
• Сборка системы управления конвейером с множеством точек подключения
• Монтаж временного освещения на стройплощадке с необходимостью частой переустановки

Практические советы

• Перед монтажом проверьте, чтобы все вводы были правильно затянуты - даже один негерметичный ввод снижает IP65 до IP54
• Используйте только кабели с сечением ≤4 кв.мм - большие жилы деформируют клеммы и нарушают контакт
• Если нужен более крупный ввод - снимите металлическую заглушку и установите привертной сальник через дополнительное отверстие
• Для долговечности не используйте коробку в качестве основного заземляющего контура - она служит только для распределения
• При работе в холоде (+5...–40 C) предварительно прогрейте уплотнитель - он становится менее эластичным
• При сварке рядом с коробкой - закройте её крышкой и уберите легкоплавкие материалы - тепло может повредить уплотнители
