Коробка распределительная с зажимами наборными КЗНА-08 У3 IP43 | zeta30331 ГОФРОМАТИК ЗЭТА

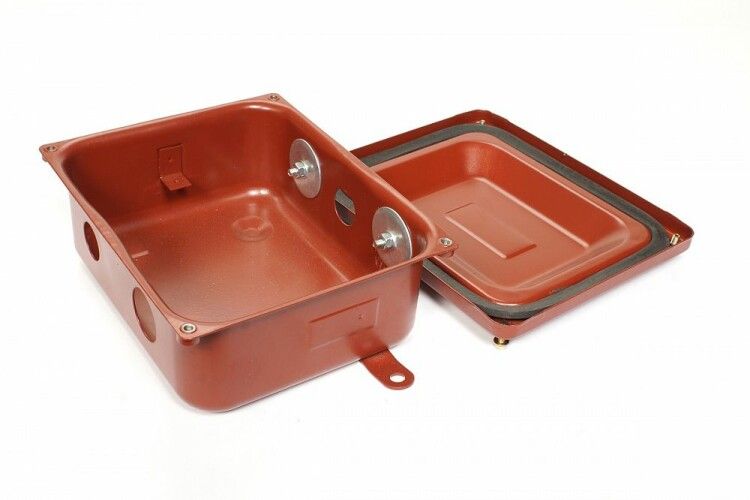

Коробка распределительная с зажимами наборными КЗНА-08 У3 IP43 от ЗЭТА Новосибирск - это надёжный металлический корпус для безопасного соединения и разветвления силовых и контрольных кабелей в условиях открытой установки. Подходит для промышленных объектов, где важна механическая прочность и долговечность.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНА-08 У3 IP43 используется для соединения и распределения электрических цепей: силовых (до 660 В) и контрольных (КИПиА). Применяется там, где требуется физическая защита соединений - на заводах, в цехах, на транспорте, в системах автоматизации. Материал - оцинкованная сталь - обеспечивает устойчивость к коррозии даже в агрессивной среде. Подходит для работы с медными и алюминиевыми жилами кабелей.

Технические характеристики

• Степень защиты: IP43 - защищает от твёрдых частиц больше 1 мм и от брызг воды под углом до 60° от вертикали;
• Номинальное напряжение изоляции: 660 В - допустимо для большинства промышленных сетей;
• Количество клемм: 10 - каждая рассчитана на один проводник, позволяет выполнять ответвления без дополнительных соединителей;
• Максимальное сечение проводника: 4 мм2 - подходит для кабелей с жилами до этого значения;
• Количество входов: 5 - можно подключить до пяти кабелей через штатные вводы;
• Толщина стенки: 2 мм - повышает ударную прочность и устойчивость к деформациям;
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях;
• Материал: оцинкованная сталь - устойчива к коррозии, не содержит галогенов - при возгорании не выделяет токсичных газов;
• Цвет: красный - визуально отличается от других элементов, удобен для идентификации;
• Форма: прямоугольная - легко монтируется на плоские поверхности;
• Тип крепления крышки: винтовое - обеспечивает плотное прилегание и многократное открывание без потери герметичности.

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНА-08 У3 IP43 монтируется открыто - на стенах, панелях, рамах. Для крепления используются ушки на внешней поверхности: можно использовать болты, саморезы или сварку. Вводы кабелей уже оснащены ступенчатыми ПВХ вставками, соответствующими IP43. Дополнительные отверстия закрыты металлическими заглушками - их можно удалить при необходимости подключения ещё одного кабеля. Диаметр вводов рассчитан под кабели с наружным диаметром, совместимым с 4 мм2 жилами. Не используйте кабели с большим сечением - это нарушит герметичность и может повредить зажимы.

Безопасность и стандарты

Коробка распределительная с зажимами наборными КЗНА-08 У3 IP43 соответствует требованиям ГОСТ 14254-2015 по классу защиты IP43. Конструкция исключает выпадение винтов крышки, что снижает риск потери крепежа при обслуживании. Отсутствие галогенов в составе материалов делает её безопасной при возможном перегреве или возгорании - не выделяет едких паров. Номинальное напряжение 660 В соответствует нормам для промышленного оборудования.

Преимущества

• Наборные зажимы - не требуют инструментов для подключения, экономят время при монтаже и ремонте;
• Металлический корпус - выше прочность по сравнению с пластиковыми аналогами, особенно при механическом воздействии;
• Многократное открывание крышки - уплотнитель сохраняет герметичность после десятков циклов;
• Готовые вводы и заглушки - не нужно докупать дополнительные комплектующие для базовой сборки;
• Работа при низких температурах - подходит для холодных регионов и неутеплённых помещений.

Ограничения применения

• Не предназначен для внутренней установки в помещениях с высокой влажностью или постоянным контактом с водой - IP43 недостаточен для таких условий;
• Максимальное сечение проводника - 4 мм2; использование более толстых кабелей приведёт к нарушению герметичности и выходу из строя зажимов;
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации - хотя корпус прочный, вибрации могут ослабить контакт в зажимах;
• Не подходит для подземной или подводной установки - уровень защиты IP43 не предусматривает погружения.

Примеры использования

• Разветвление питания на участках конвейера в пищевой промышленности;
• Подключение датчиков и исполнительных механизмов в системах КИПиА на нефтегазовых объектах;
• Распределение сигнала между несколькими станками в цехе;
• Объединение кабелей управления в электрощитовых на открытых площадках;
• Монтаж временных электросетей на стройплощадках с повышенными требованиями к прочности.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под вводы, чтобы уплотнители работали эффективно;
• При использовании алюминиевых жил - обязательно применяйте переходники или антикоррозийную смазку, чтобы предотвратить окисление;
• Не затягивайте винты крышки слишком сильно - достаточно плотного прилегания, иначе есть риск повреждения уплотнителя;
• Если вам нужен дополнительный ввод - снимите металлическую заглушку, просверлите отверстие и установите подходящий кабельный ввод того же типа;
• Для длительной эксплуатации в сырых условиях - периодически проверяйте состояние зажимов и наличие конденсата внутри коробки.
