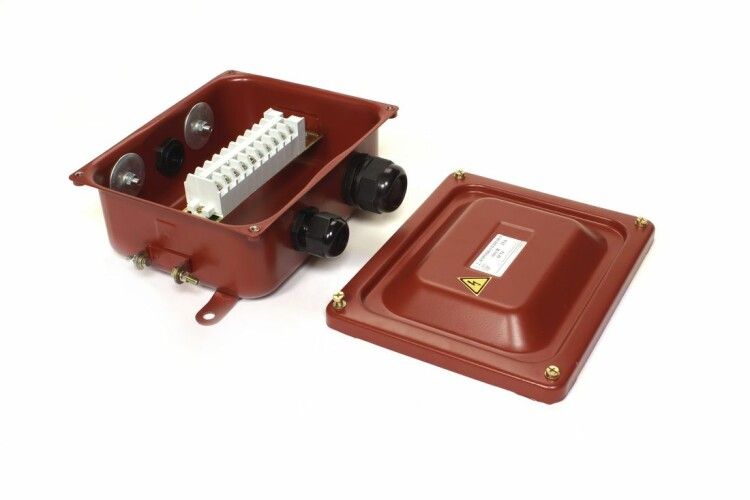

Коробка распределительная с зажимами наборными КЗНС-08 У2 IP54 пластиковый ввод - это надёжный металлический корпус от компании ЗЭТА Новосибирск, предназначенный для безопасного соединения и разветвления силовых и контрольных кабелей с медными или алюминиевыми жилами. Благодаря наличию наборных клемм и DIN-рейки, устройство удобно использовать как в промышленных щитах, так и на открытых участках трасс.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНС-08 У2 IP54 пластиковый ввод используется для коммутации и распределения электрических сигналов в системах управления, автоматизации и энергоснабжения. Подходит для работы с силовыми кабелями и цепями КИПиА. Применяется в условиях открытой установки - на стене, в шкафу, на опоре или внутри оборудования. Часто встречается на станках, конвейерах, насосных станциях и в системах автоматического управления.

Технические характеристики

• Номинальное напряжение изоляции: 660 В - позволяет работать в сетях до 690 В переменного тока.
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления.
• Количество клемм: 10 - обеспечивает соединение до десяти проводников.
• Максимальное сечение провода: 4 мм2 - совместима с медными и алюминиевыми жилами этого сечения.
• Материал корпуса: оцинкованная сталь с грунтовым покрытием - устойчивость к коррозии, долгий срок службы в агрессивной среде.
• Температурный диапазон: от –40 C до +60 C - работает в холодных и жарких помещениях, включая улицу.
• Форма: прямоугольная - удобна для монтажа в ограниченном пространстве.
• Цвет: красный - визуально выделяется среди других элементов, что упрощает идентификацию.
• Диаметр ввода: 25,32 мм - соответствует стандартному кабельному вводу для проводов с внешним диаметром до 25 мм.
• Толщина стенки: 2 мм - прочная конструкция, устойчивая к механическим воздействиям.
• Наличие клемм: да - встроенные латунные зажимы для надёжного контакта без пайки.
• Тип ввода: пластиковый кабельный ввод - обеспечивает степень защиты IP54, легко заменяемый.
• Тип крышки: винтовое крепление - фиксируется четырьмя винтами под кресто-плоскую отвёртку.
• Способ монтажа: открытая установка - крепится через ушки на стену, раму или сварку.
• Содержание галогенов: да - материал содержит хлор, что важно учитывать при пожарной безопасности в закрытых помещениях.

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНС-08 У2 IP54 пластиковый ввод оснащена двумя типами крепления:

• Ушки на корпусе - для крепления болтами, саморезами или сварки к металлоконструкциям.
• DIN-рейка внутри - позволяет установить дополнительные устройства: модульные клеммы до 80 А, распределительные блоки РБД, шины на изоляторах.

Кабельный ввод уже установлен и запрессован - его можно заменить на другой, если требуется другое сечение. Для этого достаточно снять крышку, вынуть старый ввод и вставить новый. Отдельные отверстия под привертные сальники закрыты металлическими заглушками - их можно удалить при необходимости. Все винты крышки не выпадают даже при частом демонтаже благодаря специальной фиксации.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ 14254-2015. Степень защиты IP54 достигнута именно при использовании пластикового ввода. При замене на латунный ввод и металлические заглушки уровень защиты повышается до IP65 - но в данной модели он не предусмотрен по умолчанию. Материал корпуса не горюч, однако содержит галогены - при возгорании возможно выделение токсичных газов, поэтому не рекомендуется применять в местах с высокими требованиями к экологической безопасности (например, в метро, больницах, детских учреждениях).

Преимущества

• Наборные клеммы - обеспечивают быстрое и надёжное соединение без пайки и инструментов.
• DIN-рейка - позволяет расширять функционал без переделки корпуса.
• Оцинкованная сталь - устойчива к влаге, коррозии и перепадам температур.
• Не выпадающие винты - снижают риск потери крепежа при обслуживании.
• Готовые вводы - экономят время на сборке, не требуют дополнительных уплотнений.
• Ярко-красный цвет - упрощает поиск и диагностику в сложных щитах.

Ограничения применения

• Не предназначена для внутренней установки в герметичные шкафы - степень защиты IP54 недостаточна для постоянного воздействия струй воды или погружения.
• Максимальное сечение провода - 4 мм2 - не подходит для мощных линий выше 25–30 А.
• Содержание галогенов исключает использование в помещениях с повышенными требованиями к пожарной безопасности и экологии.
• Не рассчитана на работу в условиях постоянного прямого солнечного света - материал может терять эластичность при длительном нагреве выше +60 C.
• Пластиковые вводы не подходят для кабелей с диаметром более 25 мм - необходимо выбирать другие модели или менять ввод.

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с конвейером.
• Подключение питания к насосной группе на открытом воздухе.
• Объединение нескольких кабелей управления в распределительную точку на станке.
• Монтаж временной системы освещения на стройплощадке - благодаря прочности и защите от пыли.
• Установка в щитовой комнате с DIN-рейкой для подключения блоков реле и клеммников.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в ввод без усилия, чтобы сохранить уплотнение.
• Если нужна защита IP65 - замените пластиковый ввод на латунный и используйте металлические заглушки вместо заглушек в дополнительных отверстиях.
• Не затягивайте винты клемм слишком сильно - это может повредить латунные контакты и вызвать перегрев.
• При сварке корпуса к конструкции - обязательно снимите крышку и защитите клеммы от брызг металла.
• Для многократного доступа - всегда оставляйте хотя бы один винт слегка ослабленным, чтобы не потерять остальные при демонтаже.
• Выбирайте эту модель, когда важны прочность, возможность расширения и работа в условиях пыли и влажности - но не там, где нужны абсолютная герметичность или нулевой галоген-содержание.
