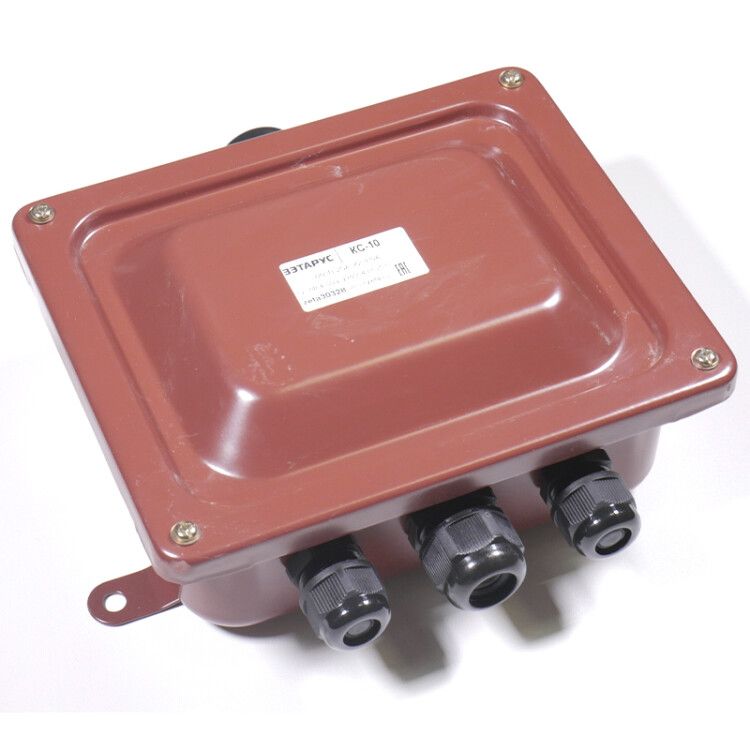

Коробка соединительная КС-10 У2 IP54 пластиковый ввод от ЗЭТА Новосибирск — это надёжный распределительный корпус из оцинкованной стали для соединения и разветвления силовых и контрольных кабелей сечением 1,5–4 мм². Подходит для открытой установки в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Коробка соединительная КС-10 У2 IP54 пластиковый ввод используется для безопасного соединения и распределения электрических цепей: силовых (электродвигатели, нагреватели) и контрольных (КИПиА, автоматика). Применяется в промышленном оборудовании, на конвейерах, в щитовых помещениях, на объектах ЖКХ и транспорта. Подходит для работы с медными и алюминиевыми жилами.

Технические характеристики

• Тип: распределительная коробка с клеммами
• Количество клемм: 10
• Максимальное сечение провода: 4 мм²
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Материал корпуса: оцинкованная сталь с грунтовым покрытием
• Цвет: красный
• Температурный диапазон: от –40 °C до +60 °C
• Толщина стенки шкафа для монтажа: 2 мм
• Состав материала: безгалогенный
• Тип ввода: кабельный (пластиковый, в комплекте)
• Крепление крышки: винтовое, с нескользящими винтами

Совместимость и монтаж

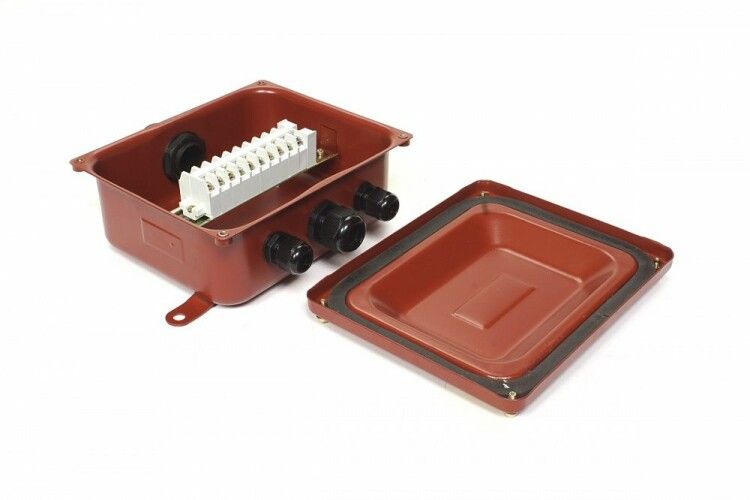

Коробка соединительная КС-10 У2 IP54 пластиковый ввод монтируется открыто на вертикальную или горизонтальную поверхность. Для фиксации используются отверстия в основании. На внутренней стороне предусмотрена DIN-рейка — можно установить дополнительные устройства: распределительные блоки РБД, клеммы до 80 А, шины на изоляторах. Кабельный ввод уже установлен — он пластиковый, обеспечивает степень защиты IP54. При замене ввода на латунный (дополнительно) уровень защиты повышается до IP65. Винты крышки совместимы с кресто-плоской отверткой. Бобышка запрессована — не выпадает при частых демонтажах.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ 14254-2015. Степень защиты IP54 гарантирует работу в средах с пылью и влагой. Материал корпуса — безгалогенный, что снижает выделение токсичных веществ при перегреве. Номинальное напряжение 660 В позволяет использовать её в сетях до 1000 В переменного тока. Все контакты рассчитаны на длительную нагрузку без потери качества соединения.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• DIN-рейка внутри — возможность модульной сборки без внешних креплений
• Крышка с винтовым креплением и уплотнителем — сохраняет IP54 даже после десятков открываний
• Не требует зачистки заземляющих узлов — готовы к подключению сразу
• Поддерживает одновременную работу с алюминием и медью
• Красный цвет — визуально отличаемый, удобен для идентификации в сложных системах

Ограничения применения

• Не предназначен для герметичной установки в воду или постоянное воздействие струй воды — для этого нужна IP65/67
• Максимальное сечение провода — 4 мм²; более толстые кабели не поместятся
• Пластиковый ввод в комплекте даёт IP54 — если требуется выше, необходимо докупить латунный ввод отдельно
• Не рекомендован для монтажа в местах с химически активной средой (агрессивные растворители, кислоты)
• Толщина монтируемой панели должна быть не менее 2 мм — при меньшей может возникнуть деформация

Примеры использования

• Разветвление питания трёх двигателей от одного кабеля на конвейере
• Соединение сигнальных кабелей от датчиков уровня в технологическом щите
• Распределение управления насосной станцией через клеммы на DIN-рейке
• Объединение фаз в распределительной коробке на производстве с высокой запылённостью

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 4 мм² — иначе клемма не будет плотно зажимать жилу
• Если планируете часто открывать крышку — используйте только оригинальный уплотнитель: он сохраняет защиту при многократных циклах
• Для увеличения защиты до IP65 замените пластиковый ввод на латунный — они продаются отдельно
• Настройте расположение оборудования на DIN-рейке заранее — это экономит время при последующих работах
• При использовании в холодных условиях (-30…-40 °C) убедитесь, что кабельная изоляция также рассчитана на такие температуры
• Коробка КС-10 У2 IP54 пластиковый ввод от ЗЭТА Новосибирск совместима с аналогами КС-20 — можно комбинировать в одной системе
