Коробка распределительная клеммная У614А У2 IP54 пластиковый ввод | zeta30322 ГОФРОМАТИК ЗЭТА

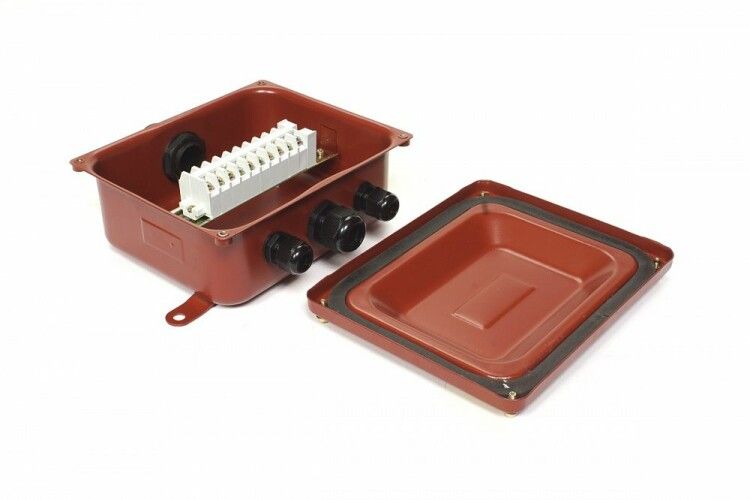

Коробка клеммная У614А У2 IP54 пластиковый ввод - надёжное решение для соединения и разветвления силовых и контрольных кабелей с медными или алюминиевыми жилами сечением 1,5–4 мм2. Произведённая компанией ЗЭТА Новосибирск, модель zeta30322 сочетает прочную оцинкованную сталь, встроенные клеммы и возможность монтажа на DIN-рейку, что делает её удобной для промышленного использования.

Назначение и область применения

Коробка клеммная У614А У2 IP54 пластиковый ввод используется для безопасного соединения, ответвления и распределения электрических сигналов в силовых и контрольных цепях. Подходит для работы с кабелями КИПиА, управления оборудованием, автоматизации и системами связи. Применяется в условиях открытой установки: на стенках щитов, технологических трубопроводах, станках, конвейерах, в помещениях с повышенной влажностью или пылью, где требуется защита от внешних воздействий.

Технические характеристики

• Тип изделия: распределительная коробка с клеммами
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию пыли) и брызг воды с любого направления
• Материал корпуса: сталь оцинкованная с грунтовым покрытием
• Номинальное напряжение изоляции: 660 В
• Количество клемм: 10
• Максимальное сечение проводника: 4 мм2
• Температурный диапазон: от –40 C до +60 C
• Тип ввода: пластиковый кабельный ввод (IP54)
• Способ монтажа: открытый - крепится к поверхностям болтами или сваркой через ушки
• Форма: прямоугольная
• Толщина стенки: 2 мм
• Цвет: красный
• Содержание галогенов: да - материал выделяет токсичные вещества при горении, не рекомендован для закрытых помещений с высокими требованиями к пожарной безопасности
• Крепление крышки: винтовое, с винтами, не выпадающими при открывании

Совместимость и монтаж

Коробка У614А У2 IP54 пластиковый ввод имеет встроенную DIN-рейку, позволяющую устанавливать дополнительные устройства: распределительные блоки РБД, клеммники до 80 А, шины в корпусе или изоляционные шины. Монтаж осуществляется на вертикальные или горизонтальные поверхности с помощью стандартных крепёжных элементов (болты, саморезы) или сварки через специальные ушки на корпусе. Для фиксации кабелей используются запрессованные пластиковые вводы - они обеспечивают плотное прилегание без дополнительной герметизации. Винты крышки совместимы с крестообразной и плоской отвертками - удобны для быстрого обслуживания.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015 по классу защиты IP54. Конструкция обеспечивает сохранение степени защиты даже после многократного открытия и закрывания крышки благодаря уплотнителю оптимальной жёсткости. Все клеммы и контакты рассчитаны на работу при напряжении до 660 В. Отдельно стоит отметить: узлы заземления не требуют зачистки перед подключением - они уже подготовлены к работе. Однако наличие галогенов в составе материала исключает применение в местах с высокими требованиями к экологической безопасности при возгорании (например, метро, больницы, тоннели).

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и толщине стенки 2 мм
• Встроенный кабельный ввод предотвращает перегибы и повреждения проводов
• Не выпадающие винты крышки снижают риск потери крепёжа при сервисном обслуживании
• DIN-рейка позволяет легко модернизировать коробку без замены всего корпуса
• Устойчивость к температурным колебаниям от –40 C до +60 C - подходит для холодных и жарких условий
• Красный цвет обеспечивает хорошую визуализацию в сложных условиях

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон - отсутствует сертификация Ex
• IP54 недостаточен для постоянного контакта с водой или мойки под давлением - не использовать в мокрых цехах без дополнительной защиты
• Галогеновое содержание материала делает её непригодной для помещений с людьми при риске пожара (эвакуационные пути, медицинские учреждения)
• Максимальное сечение провода - 4 мм2; нельзя использовать с кабелями большего диаметра
• Не подходит для скрытой установки - требует доступа для обслуживания

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с пылью
• Подключение питания к конвейерному участку с частыми включениями/выключениями
• Объединение нескольких кабелей КИПиА в точке доступа на технологическом трубопроводе
• Монтаж распределительного блока РБД рядом с клеммником для управления насосом
• Локальная коммутация в открытом щите на производстве с перепадами температур

Практические советы

• Перед монтажом проверьте посадочный диаметр кабеля - он должен точно подходить под встроенный пластиковый ввод, чтобы сохранить IP54
• При использовании на улице или в сыром месте дополнительно убедитесь, что все кабели заведены правильно и нет зазоров между вводом и оболочкой
• Не затягивайте винты крышки слишком сильно - это может деформировать уплотнитель и снизить защиту
• Для долговечности используйте только провода сечением 1,5–4 мм2 - более тонкие могут плохо фиксироваться, более толстые - не войдут
• Если нужна более высокая защита (IP65), выбирайте аналогичную модель с металлическим вводом - она отличается только типом ввода, остальное одинаково
• При сварке крепления к конструкции соблюдайте правила противопожарной безопасности - металл нагревается, возможно повреждение внутренней изоляции
