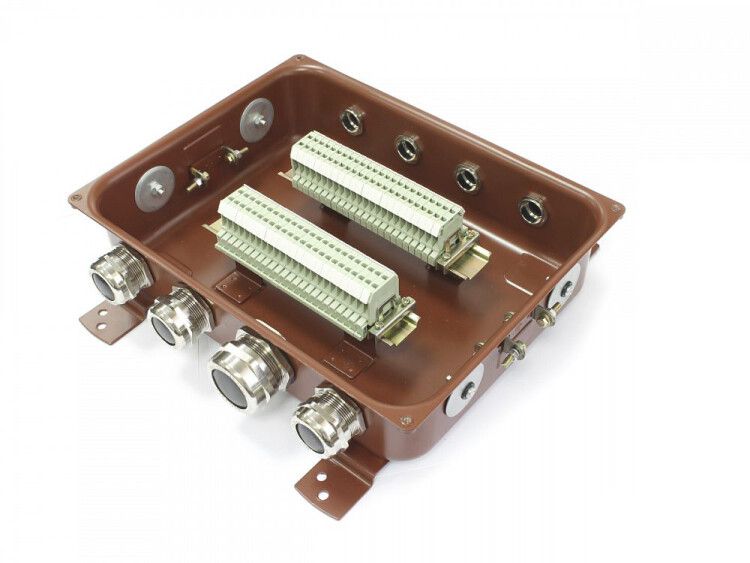

Коробка распределительная с зажимами наборными КЗНС-48 УХЛ 1,5 IP65 латунный ввод — это надёжная металлическая коробка с 48 клеммами и герметичным корпусом, предназначенная для безопасного соединения и разветвления силовых и контрольных цепей в условиях повышенной запылённости и влажности. Бренд ЗЭТА Новосибирск выпускает эту модель в красном исполнении для открытой установки на промышленных объектах.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНС-48 УХЛ 1,5 IP65 латунный ввод используется для соединения, ответвления и распределения электрических сигналов и мощности в системах управления, автоматизации и энергоснабжения. Подходит для работы с контрольными кабелями до 52 жил и силовыми кабелями с медными или алюминиевыми жилами сечением 1,5–6,0 мм². Применяется на заводах, складах, насосных станциях, конвейерах и других объектах без требований к взрывозащите. Номинальное напряжение — до 660 В, максимальный ток — до 16 А (зависит от типа клеммы).

Технические характеристики

• Количество клемм: 48
• Номинальное напряжение изоляции: 660 В
• Максимальное сечение проводника: 4 мм² (для каждого контакта)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Диапазон рабочих температур: от –40 °C до +60 °C
• Материал корпуса: оцинкованная сталь — устойчив к коррозии
• Тип ввода: латунный кабельный ввод — прочный, герметичный, рассчитан на многократное подключение
• Толщина стенки: 2 мм — достаточна для механической устойчивости
• Цвет: красный — визуальное отличие от других элементов системы
• Климатическое исполнение: УХЛ 1,5 — для умеренного и холодного климата, включая помещения с высокой влажностью
• Наличие крышки: да, с винтовым креплением
• Способ монтажа: открытый — крепится болтами к стене, щиту или раме
• Галогены: отсутствуют — соответствует экологическим нормам

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНС-48 УХЛ 1,5 IP65 латунный ввод совместима с кабелями с медными и алюминиевыми жилами сечением от 1,5 до 4 мм². Для жил большего сечения (до 6 мм²) требуется проверить соответствие клемм — они не все поддерживают 6 мм², даже если заявлено в общем описании. Монтаж осуществляется на вертикальной или горизонтальной поверхности с помощью болтов. Перед сборкой необходимо:

• Открыть крышку, отвернув винты;
• Пропустить кабель через латунный ввод и затянуть его фиксирующую гайку;
• Зачистить жилы на 8–10 мм, вставить в клеммы и затянуть винты усилием 0,2–0,3 Н·м (не перетягивать!);
• Проверить плотность соединений, затем зафиксировать крышку.

Не допускается использование с кабелями с пластиковыми оболочками, не выдерживающими температуру выше 70 °C.

Безопасность и стандарты

Коробка распределительная с зажимами наборными КЗНС-48 УХЛ 1,5 IP65 латунный ввод соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP65. Материалы не содержат галогенов, что снижает риск образования токсичных газов при перегреве. Корпус выполнен из оцинкованной стали — не поддерживает горение. Электрическая изоляция рассчитана на 660 В, что позволяет использовать её в сетях до 500 В переменного тока и 750 В постоянного тока.

Преимущества

• Высокая степень защиты IP65 — работает в пыльных, влажных и агрессивных средах
• Латунный ввод — долговечен, не деформируется при многократных подключениях
• 48 клемм — позволяют организовать сложные разветвления без дополнительных распределительных щитов
• Винтовое крепление крышки — надёжно, не требует специального инструмента
• Оцинкованная сталь — устойчива к ржавчине, срок службы до 15 лет в типовых условиях
• Широкий температурный диапазон — подходит для неотапливаемых помещений и улиц

Ограничения применения

• Не применяется во взрывоопасных зонах (без сертификата взрывозащиты)
• Максимальное сечение жилы — 4 мм² на одну клемму; для 6 мм² требуется другая модификация
• Не рекомендовано применение в местах с постоянным воздействием прямого потока воды (например, под душем или на открытом воздухе без козырька)
• Не подходит для частого открывания/закрывания — конструкция не рассчитана на ежедневный доступ
• Корпус не является ударопрочным — возможны повреждения при механическом воздействии

Примеры использования

• Разветвление сигнальных линий на конвейере (контрольные кабели от датчиков к ПЛК)
• Подключение трёхфазных двигателей к пускателям через распределительную точку
• Объединение нескольких осветительных контуров в производственном цехе
• Место соединения кабелей между двумя участками технологической линии
• Распределение питания от главного щита к группе маломощных устройств (вентиляторы, клапаны, контроллеры)

Практические советы

• При монтаже используйте плоскогубцы и отвёртки с регулируемым моментом — перетянутые клеммы ломают контактные площадки
• Проверьте посадочный диаметр кабеля — он должен точно подходить под латунный ввод (обычно 6–12 мм)
• Если нужна защита от брызг сверху — установите коробку под углом или под козырьком
• Для удобства обслуживания оставляйте свободный доступ к крышке — не закрывайте её другими элементами
• При использовании алюминиевых жил — обязательно наносите антиоксидантную пасту перед затяжкой
• При замене кабеля — всегда отключайте питание, даже если система считается “низковольтной”
