Коробка распределительная соединительная КС-20 IP65 УХЛ1,5 латунный ввод | zeta30346 ГОФРОМАТИК ЗЭТА

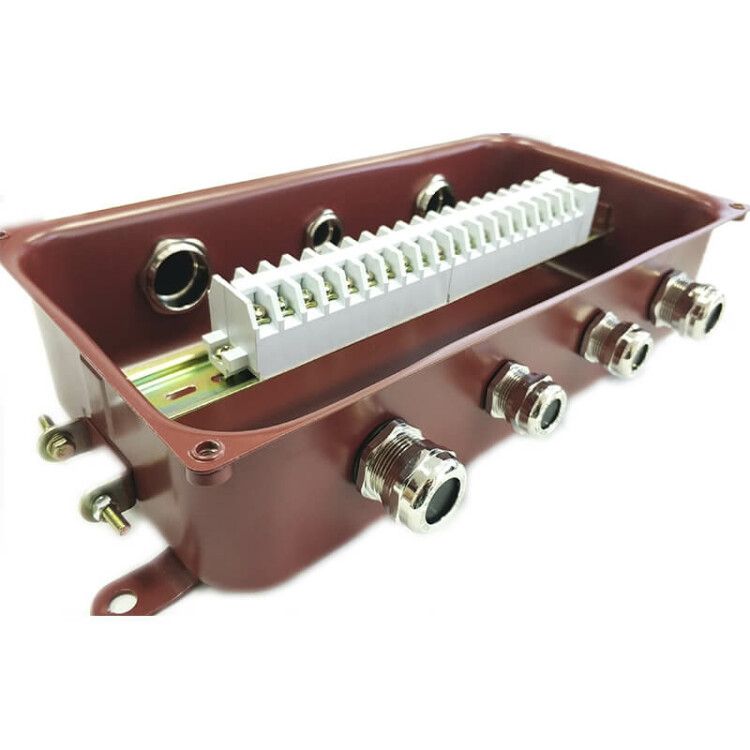

Коробка соединительная КС-20 УХЛ1,5 IP65 латунный ввод от ЗЭТАРУС - это надёжная распределительная коробка с 20 клеммами и 7 входами для кабелей, предназначенная для безопасного соединения и разветвления силовых и контрольных цепей в условиях повышенной влажности, пыли и перепадов температур. Материал - оцинкованная сталь, цвет - красный, степень защиты IP65 обеспечивает герметичность даже на открытых площадках.

Назначение и область применения

Коробка соединительная КС-20 УХЛ1,5 IP65 латунный ввод используется для соединения и разветвления электрических цепей сечением до 4 мм2 - как силовых, так и контрольных (КИПиА). Подходит для работы с медными и алюминиевыми жилами. Применяется в промышленных объектах: на станциях управления, в щитовых помещениях, на конвейерах, в насосных станциях, на объектах с высокой влажностью или пылью. Благодаря защищённому исполнению IP65 и широкому температурному диапазону (-40…+60 C) может использоваться на улице, в цехах, на элеваторах и в других местах с агрессивной средой.

Технические характеристики

• Тип изделия: распределительная коробка
• Количество клемм: 20
• Максимальное сечение провода: 4 мм2
• Количество входов для кабелей: 7
• Тип ввода: кабельный, латунный
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Номинальное напряжение изоляции: 660 В
• Материал корпуса: оцинкованная сталь
• Цвет: красный
• Форма: прямоугольная
• Толщина стенки: 2 мм
• Температура эксплуатации: от -40 C до +60 C
• Способ монтажа: открытая установка
• Тип крепления крышки: винтовое
• Содержание галогенов: да

Совместимость и монтаж

Коробка соединительная КС-20 УХЛ1,5 IP65 латунный ввод монтируется на поверхность - стена, панель, рама. Для фиксации предусмотрены отверстия под крепёж. Латунные вводы рассчитаны на плотную посадку кабелей с внешним диаметром до 8–10 мм; перед установкой проверьте соответствие диаметра кабеля размеру ввода. Крышка крепится винтами - они не выпадают при демонтаже, что ускоряет обслуживание. Все клеммы уже установлены внутри, зажимы одноразового использования - после затяжки проводник нельзя вытащить без повреждения контакта. Не допускается использование с кабелями большего сечения - риск перегрева и выхода из строя.

Безопасность и стандарты

Степень защиты IP65 соответствует требованиям ГОСТ 14254-2015. Это значит, что коробка полностью защищена от проникновения пыли и устойчива к водяным струям из любого направления. Номинальное напряжение изоляции 660 В позволяет использовать её в сетях до 690 В переменного тока. Коробка выполнена из материала с содержанием галогенов - при возгорании выделяются токсичные вещества, поэтому не рекомендована для закрытых помещений с постоянным пребыванием людей без принудительной вентиляции.

Преимущества

• Герметичность сохраняется при многократном открывании крышки благодаря уплотнителю оптимальной жёсткости и запрессованной бобышке.
• Латунные вводы обеспечивают лучшую механическую прочность и долговечность по сравнению с пластиковыми аналогами.
• Высокая термостойкость - работает при экстремальных температурах, включая зимние условия.
• Оцинкованная сталь устойчива к коррозии, увеличивает срок службы в агрессивной среде.
• Чёткая маркировка и удобное расположение клемм упрощают диагностику и ремонт.

Ограничения применения

• Не применяется для кабелей сечением более 4 мм2 - возможен перегрев и деформация клемм.
• Не предназначена для скрытой установки - требует доступа для обслуживания.
• Содержание галогенов делает её непригодной для помещений с людьми без системы вентиляции (например, офисы, жилые зоны).
• Пластиковые вводы и заглушки в этой модели не используются - если нужна меньшая степень защиты (IP54/IP43), выбирайте другую версию.
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex.

Примеры использования

• Разветвление сигнальных кабелей на автоматизированной линии производства.
• Подключение датчиков температуры и давления в системах КИПиА на теплотрассе.
• Объединение трёх фаз и нуля в распределительной коробке на улице рядом с насосной станцией.
• Соединение кабелей питания для освещения на промышленном складе с высокой влажностью.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤4 мм2 - иначе клеммы не смогут надёжно зажать жилы.
• При использовании в холодном климате (ниже -20 C) не используйте кабели с жёсткой изоляцией - она может растрескаться при изгибе.
• При замене кабеля не затягивайте винты клемм слишком сильно - это повредит контакт и вызовет нагрев.
• Для предотвращения попадания влаги внутрь - всегда используйте вводы с уплотнительными кольцами и следите за целостностью крышки.
• Коробка КС-20 УХЛ1,5 IP65 латунный ввод от ЗЭТАРУС совместима с другими изделиями серии КС-10/КС-20 - можно комбинировать в одной системе.
