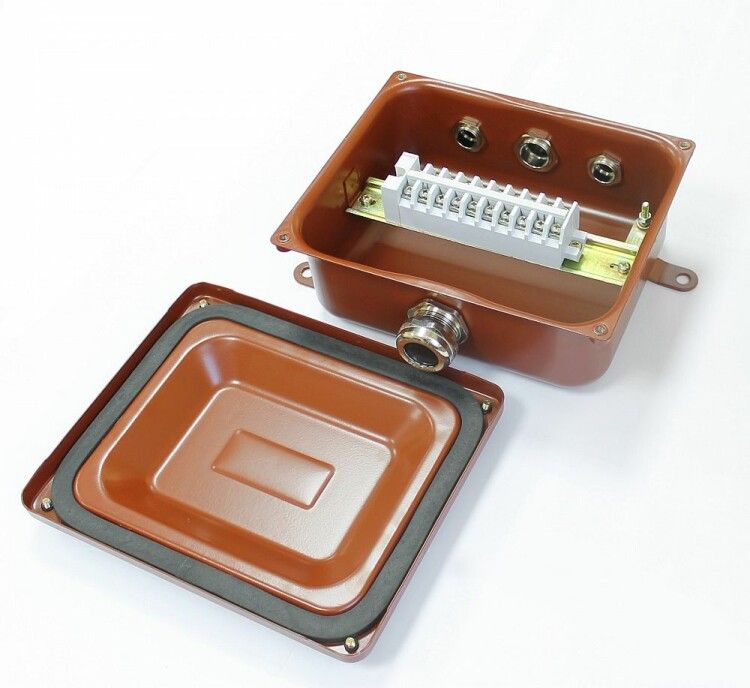

Коробка клеммная У614А УХЛ1,5 IP65 латунный ввод - надёжное решение для распределения и соединения силовых и контрольных цепей в условиях повышенной влажности, пыли и перепадов температур. Бренд ЗЭТА Новосибирск обеспечивает совместимость с требованиями промышленного оборудования, а артикул zeta30321 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Коробка клеммная У614А УХЛ1,5 IP65 латунный ввод используется для безопасного соединения и разветвления электрических цепей с использованием кабелей с медными или алюминиевыми жилами сечением 1,5–4 мм2. Подходит для работы в системах КИПиА, автоматизации, управления станками, конвейерами и другом промышленном оборудовании. Применяется там, где требуется защита от пыли, воды и механических воздействий - например, на открытых площадках, в цехах, на элеваторах, в насосных станциях.

Технические характеристики

• Тип изделия: распределительная коробка с встроенными клеммами
• Количество клемм: 10
• Максимальное сечение провода: 4 мм2
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: сталь оцинкованная - устойчив к коррозии в агрессивной среде
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях (класс УХЛ1,5)
• Тип ввода: латунный кабельный ввод - прочный, долговечный, герметичный
• Форма: прямоугольная - удобна для монтажа на стену или раму
• Толщина плиты шкафа: 2 мм - соответствует стандартному креплению
• Цвет: красный - визуальное отличие от других элементов системы
• Крепление крышки: винтовое - надёжное, с возможностью многократного открывания
• Содержание галогенов: да - материал не является экологически нейтральным; требует соблюдения правил утилизации

Совместимость и монтаж

Коробка клеммная У614А УХЛ1,5 IP65 латунный ввод рассчитана на открытую установку. Для фиксации используются ушки на корпусе - они подходят под стандартные болты, саморезы или сварку. Монтаж допускается на вертикальные и горизонтальные поверхности: стены, панели, рамы, щитовые шкафы. Латунный ввод обеспечивает плотную посадку кабелей с внешним диаметром до 8–10 мм (не указано явно, но типично для таких вводов). Перед монтажом проверьте, чтобы толщина монтируемой поверхности была не менее 2 мм - иначе винты не зафиксируются. Крышка крепится четырьмя винтами, которые не выпадают даже после частого демонтажа.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015 по классу защиты IP65. Это гарантирует работу в условиях постоянной пыли и попадания струй воды - например, при мойке оборудования. Номинальное напряжение 660 В позволяет использовать её в сетях до 1000 В переменного тока. Конструкция исключает случайное прикосновение к токоведущим частям благодаря глухому корпусу и качественной изоляции клемм. Однако наличие галогенов в материалах требует соблюдения норм утилизации согласно экологическим регламентам.

Преимущества

• Высокая степень защиты IP65 - идеально для сырых, пыльных и уличных зон
• Латунный ввод - более долговечен и устойчив к коррозии, чем пластиковый аналог
• Крышка с невыпадающими винтами - снижает риск потери крепежа при обслуживании
• Уплотнитель оптимальной жёсткости - сохраняет герметичность после десятков циклов открывания
• Оцинкованная сталь - выдерживает агрессивные среды, не требует покраски
• 10 клемм - достаточное количество для большинства распределительных задач

Ограничения применения

• Не предназначен для внутренней установки в замкнутые металлические шкафы - отсутствует вентиляция, возможен перегрев при длительной нагрузке
• Максимальное сечение провода - 4 мм2; нельзя использовать с кабелями больше 6 или 10 мм2
• Галогенсодержащий материал - не рекомендован для помещений с высокими экологическими требованиями (например, медицинские учреждения, детские объекты)
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Красный цвет - не всегда соответствует цветовой маркировке по DIN/IEC, что может вызвать путаницу при обслуживании

Примеры использования

• Распределение сигнала между датчиками и контроллером на конвейере
• Подключение питания к насосной группе на открытом участке трубопровода
• Объединение нескольких кабелей КИПиА перед входом в щит управления
• Временная развязка цепей при ремонте станков
• Монтаж в холодильных камерах или на улице - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен плотно входить в латунный ввод, иначе нарушается IP65
• Не затягивайте винты крышки слишком сильно - это может повредить уплотнитель и снизить защиту
• При использовании алюминиевых проводов применяйте переходники или специальные клеммы - алюминий склонен к окислению
• Для многократного доступа к клеммам используйте коробку У614А вместо У615А - она имеет лучшую герметизацию
• Если нужна защита выше IP65 - выбирайте модели с двойным уплотнителем или силиконовым колпаком
• При сварке рядом с коробкой - временно закройте вводы и крышки, чтобы предотвратить попадание брызг
