Профиль L-образ. L=2000 толщ. 2.5мм (дл.2м) ДКС BPM2520

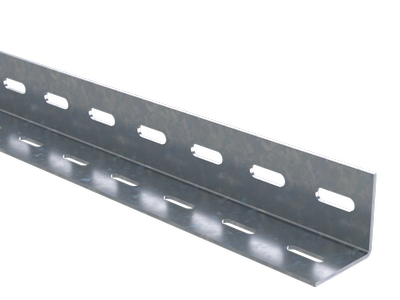

Профиль L-образный, длина 2000 мм, толщина 2,5 мм от бренда DKC (ДКС), артикул bpm2520, предназначен для жесткого крепления и формирования несущих конструкций в электромонтаже и механической сборке. Этот элемент из оцинкованной стали сочетает прочность, устойчивость к коррозии и удобство монтажа, особенно когда требуется фиксация кабельных трасс или подвеска оборудования.

Назначение и область применения

L-образный профиль bpm2520 используется там, где нужна надежная опора с двумя взаимно перпендикулярными плоскостями. Применяется для:

• монтажа кабельных трасс вдоль стен и потолков;
• подвеса шкафов управления, распределительных щитов, светильников и другого оборудования;
• формирования рамных конструкций для крепления трубопроводов, воздуховодов и технологических систем;
• сборки несущих стоек в автоматизированных линиях и производственных зонах.

Технические характеристики

• Материал: сталь с оцинкованным покрытием — защищает от коррозии в помещениях с повышенной влажностью и на открытом воздухе.
• Толщина: 2,5 мм — обеспечивает достаточную жесткость для нагрузок до 80–100 кг/м при правильном креплении.
• Форма: L-профиль с равноплечими гранями — позволяет крепить элементы как к стене, так и к полу или потолку одним профилем.
• Длина: 2000 мм — стандартная длина для минимизации стыков и ускорения монтажа.
• Ширина слота: 27 мм — совместима с крепежом серии B5 Combitech, включая болты и хомуты с соответствующим шагом.
• Перфорация: с двух сторон — позволяет крепить профиль в любом направлении, без переворота, и легко регулировать положение крепежа.
• Момент сопротивления: Ly = 2,95 см⁴, Lz = 7,11 см⁴ — указывает на различную жесткость по двум осям; максимальная нагрузка допустима вдоль длинного плеча (Z-ось).
• Сопротивление кручению: 7,11 см⁴ — профиль устойчив к деформации при боковых усилиях.
• Цвет: серый — цвет оцинкованной поверхности, не требует окраски.

Совместимость и монтаж

Профиль bpm2520 создан для работы в системе B5 Combitech. Он совместим со всеми компонентами этой серии: крепежными болтами, хомутами, уголками и кронштейнами с шагом 27 мм. Для установки используются саморезы, анкеры или закладные элементы в зависимости от основания (бетон, металл, кирпич). Перфорация позволяет фиксировать профиль в любой точке — не обязательно по центру. Монтаж выполняется с помощью обычного электроинструмента. Учитывайте посадочные размеры: внутренний зазор между полками составляет около 25 мм, что влияет на выбор толщины крепимых элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14637-2018 для стальных профилей и ГОСТ 14918-2020 для оцинкованных покрытий. Оцинкование обеспечивает класс защиты Z275 — устойчивость к коррозии в условиях средней агрессивности. Профиль не содержит токсичных материалов и безопасен для использования в помещениях с людьми.

Преимущества

• Высокая жесткость при минимальной массе — снижает нагрузку на несущую конструкцию.
• Удобная перфорация — экономит время при разметке и позволяет точно выставлять оборудование.
• Оцинкованное покрытие — исключает необходимость антикоррозийной обработки после монтажа.
• Совместимость с системой B5 Combitech — возможность комбинировать с другими элементами без адаптеров.
• Равномерное распределение нагрузки — благодаря форме L-профиля, усилия передаются эффективнее, чем на односторонние крепления.

Ограничения применения

• Не рекомендуется использовать в условиях постоянного контакта с открытой водой или агрессивными химическими веществами — оцинковка имеет предел устойчивости.
• При длине 2000 мм и больших нагрузках (>100 кг/м) возможен прогиб — требуется усиление через промежуточные точки крепления каждые 800–1000 мм.
• Не подходит для высокотемпературных сред выше +80 °C — температура может повредить цинковое покрытие.
• Запрещено использовать как несущий элемент для людей или динамически нагруженных механизмов без расчета запаса прочности.

Примеры использования

• Подвеска распределительного щита на потолке в серверной комнате — профиль bpm2520 крепится к бетонному перекрытию, а щит фиксируется к одной грани.
• Крепление кабельных каналов вдоль стены в производственном цеху — два профиля установлены параллельно, образуя направляющие для трассы.
• Сборка рамы для крепления вентиляторов на потолке — четыре профиля bpm2520 образуют прямоугольник, который затем подвешивается к несущим конструкциям.

Практические советы

• При монтаже на бетон используйте анкерные болты M8–M10 — они обеспечивают надежное крепление даже при вибрациях.
• Если профиль используется для подвеса тяжелого оборудования, проверьте момент сопротивления LZ (7,11 см⁴) — он показывает, что большая нагрузка должна приходиться на длинную грань.
• Для быстрого монтажа кабельных трасс используйте хомуты B5 Combitech — они входят в слот без сверления.
• При необходимости удлинения — стыкуйте профили с нахлёстом не менее 150 мм и фиксируйте с обеих сторон перфорацией.
• Не забудьте проверить соответствие диаметра крепежа ширине слота (27 мм) — слишком крупный болт не войдет.
