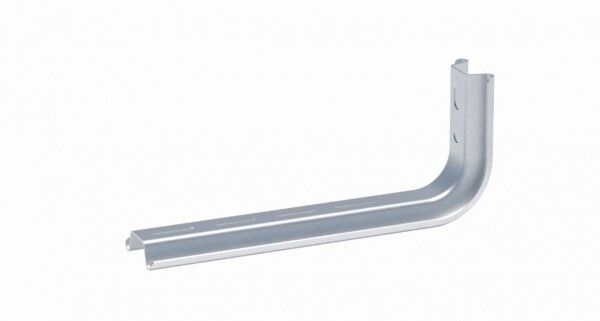

Профиль L-Омега -Line PROxima 100, 1.5мм EKF OMPL100

Профиль L-образный Омега 100, толщина 1.5мм от EKF - это универсальный крепёжный элемент для установки кабельных лотков EKF-Line на стенах, потолках или внутри профильных систем. Продукт сочетает прочность оцинкованной стали, стандартизированную геометрию и совместимость с популярными решениями для промышленного и коммерческого оснащения.

Назначение и область применения

Профиль L-образный Омега 100, толщина 1.5мм предназначен для фиксации кабельных лотков шириной 50–100 мм. Он используется там, где требуется надёжное, но несложное крепление проводки - например, в промышленных цехах, больницах, лабораториях, школах и жилых зданиях. Профиль работает как опора для лотков EKF-Line, обеспечивая устойчивую подвесную систему без необходимости сварки.

Технические характеристики

• Тип изделия: Подвесной профиль
• Форма профиля: I-образный (L-образный)
• Толщина материала: 1,5 мм
• Материал: Сталь с горячим цинкованием
• Несущая способность: 75 кН
• Ширина лотка: 50–100 мм
• Покрытие: Горячий цинк - защищает от коррозии даже в агрессивной среде
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Профиль L-образный Омега 100, толщина 1.5мм совместим с кабельными лотками серии EKF-Line. Крепление осуществляется через предварительно выполненные отверстия под анкерные болты или шпильки M10. Для фиксации лотка рекомендуется использовать комплект метизов WGM6x16 - он продается отдельно и специально разработан для этой системы.

Установка возможна как на вертикальные поверхности (стены), так и на горизонтальные (потолки). Консольная часть позволяет закрепить профиль прямо к основанию, не требуя дополнительных кронштейнов.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и механической стойкости для промышленного оборудования. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в помещениях с повышенной влажностью. Несущая способность 75 кН гарантирует безопасную работу при максимальных нагрузках, предусмотренных для кабельных трасс.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и качественному цинкованию
• Перфорация под M10 ускоряет монтаж и исключает необходимость сверления на месте
• Совместимость с сертифицированным крепёжным комплектом WGM6x16
• Не требует специальных инструментов - достаточно обычного гаечного ключа
• Универсальная форма подходит для любых направлений прокладки кабеля

Ограничения применения

• Не предназначен для монтажа в условиях постоянного воздействия открытого пламени или высоких температур (>80 C)
• Не следует использовать для крепления тяжёлых трубопроводов или силового оборудования - только кабельные лотки до 100 мм ширины
• При использовании вне помещений необходимо дополнительно защищать места крепления от попадания воды в стыки
• Не совместим с лотками других производителей, если они имеют отличную систему крепления

Примеры использования

• Крепление кабельных лотков в цехах заводов для организации маршрутов управления и питания
• Установка в медицинских учреждениях - для прокладки сигнальных и информационных кабелей
• Обустройство распределительных щитов в офисных и учебных зданиях
• Монтаж в тоннелях, лифтовых shafts и подвальных помещениях с высокой влажностью

Практические советы

• При выборе длины профиля учитывайте шаг между точками крепления - максимум 1,5 м для равномерной нагрузки
• Перед монтажом проверьте, что посадочная площадка (например, бетонная стена) выдерживает усилие анкерного крепления
• Если профиль используется в паре с другими элементами EKF-Line, соблюдайте единый стиль крепления - это снижает риск деформаций
• Для длинных участков рекомендуется применять несколько профилей L-образный Омега 100, толщина 1.5мм вместо одного удлинённого - так система будет более устойчивой
• Запасайте комплекты метизов WGM6x16 заранее - они обязательны для правильной сборки и не заменяются аналогичными из других наборов
