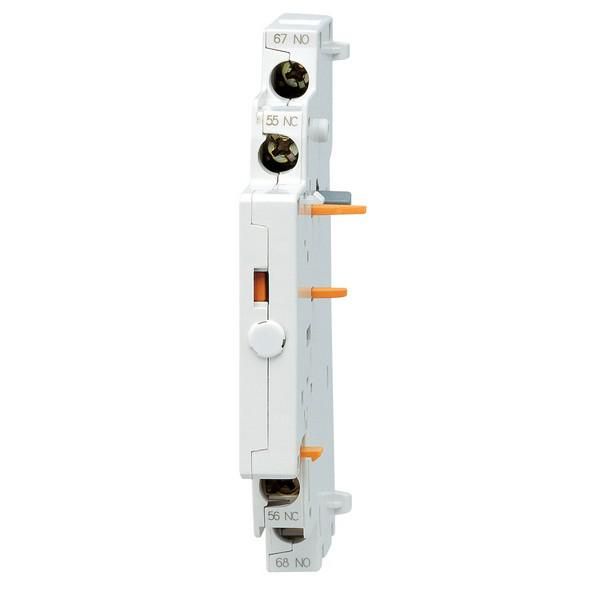

Сигнальный контактор, боковой монтаж для MMS-63, MMS-100, A,ALARM,LA(63/100),1NO1NC,EXP - 83011941008 LSIS

Сигнальный контактор бокового монтажа для MMS-63, MMS-100 с артикулом 83011941008 от LS Electric предназначен для передачи сигналов состояния автоматических выключателей в цепи управления. Он устанавливается на боковую поверхность контакторов MMS-63 и MMS-100, обеспечивая контроль за работой оборудования без необходимости внешних проводов.

Назначение и область применения

Этот сигнальный контактор используется для передачи информации о состоянии основного контактора - например, включен он или отключен. Подходит для систем автоматизации, где требуется визуальный или электрический сигнал о работе оборудования. Применяется в паре с силовыми контакторами MMS-63 и MMS-100 в панелях управления станков, конвейеров, насосов и других промышленных установках.

Технические характеристики

• Тип: сигнальный контактор бокового монтажа
• Количество контактов: 2 (1 нормально открытый + 1 нормально закрытый)
• Напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Способ монтажа: боковой, фиксируется на корпусе контактора MMS-63/MMS-100
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Род тока: переменный

Совместимость и монтаж

Сигнальный контактор 83011941008 совместим исключительно с моделями MMS-63 и MMS-100 от LS Electric. Устанавливается на боковую планку контактора без инструментов - просто вставляется до щелчка. Контакты находятся внутри корпуса, подключение осуществляется через клеммы, расположенные сбоку. Не требует дополнительного крепления. Монтаж возможен только при отключенном питании и снятых крышках контактора.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 для сигнальных устройств. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от пыли, влаги или механических повреждений. Не применяется в условиях повышенной запылённости, сырости или на открытом воздухе.

Преимущества

• Удобный боковой монтаж - не занимает место в распределительной коробке
• Автоматическая синхронизация с основным контактором - состояние сигнала всегда соответствует положению силовых контактов
• Два типа контактов (НО и НЗ) позволяют гибко организовать цепи управления и индикации
• Не требует внешнего питания - работает за счет коммутируемой цепи основного устройства

Ограничения применения

• Поддерживает только переменный ток 220 В - несовместим с постоянным током или другими напряжениями
• Может использоваться только с контакторами MMS-63 и MMS-100; не подходит для других серий или брендов
• Защита IP20 не допускает использование в помещениях с высокой влажностью, на улице или в зонах с риском попадания воды/пыли
• Не рассчитан на частые коммутации свыше 1000 циклов в час - длительная работа в режиме импульсного управления снижает срок службы

Примеры использования

• Сигнализация включения станка: НО-контакт замыкается при включении MMS-63, включая индикаторную лампу
• Обратная связь в ПЛК: НЗ-контакт размыкается при отключении контактора, формируя сигнал “останов”
• Цепь безопасности: одновременное использование обоих контактов позволяет контролировать целостность цепи управления

Практические советы

• Перед установкой проверьте, что основной контактор MMS-63 или MMS-100 полностью отключен и обесточен
• Убедитесь, что посадочная площадка на боковой стенке контактора чистая - грязь или деформация препятствуют надёжному соединению
• При подключении используйте провода сечением не более 1,5 мм2 - большие жилы могут повредить клеммы
• Не используйте этот сигнальный контактор как самостоятельное коммутационное устройство - он служит только для передачи сигнала
• При замене контактора MMS-63/MMS-100 сохраните оригинальный сигнальный контактор 83011941008 - он совместим с новым аналогичным оборудованием
