Лампа AD-16DS(LED)матрица d16мм красный 110В AC/DC | SQ0702-0066 TDM

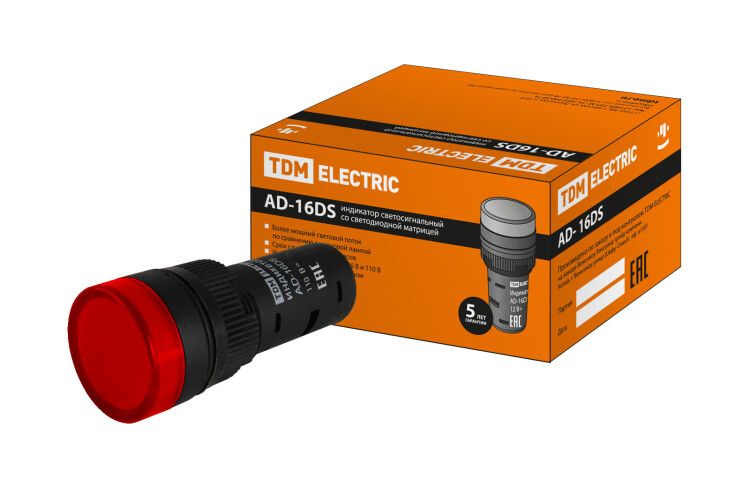

Лампа TDM ELECTRIC AD-16DS(LED) - светодиодный индикатор с красной линзой и диаметром 16 мм, предназначенный для установки в электрощитах и промышленном оборудовании. Работает от переменного и постоянного тока 110–127 В, оснащена винтовым подключением и пластиковым черным передним кольцом. Артикул sq0702-0066.

Назначение и область применения

Лампа AD-16DS(LED) используется для визуальной сигнализации состояния оборудования. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется четкий индикационный сигнал. Красный цвет линзы применяют для обозначения аварийных ситуаций, включения питания или предупредительных режимов. Устройство устанавливается в отверстия диаметром 16 мм на панелях из металла или пластика.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Рабочее напряжение: 110–127 В AC/DC - совместима с сетями переменного и постоянного тока
• Диаметр отверстия: 16 мм - соответствует стандартному размеру для монтажа в панелях
• Глубина монтажа: 6 мм - компактная конструкция, не требует большого внутреннего пространства
• Цвет линзы: красный - высокая контрастность, хорошо виден при ярком освещении
• Степень защиты IP40: защищена от твердых частиц крупнее 1 мм, но не от воды
• Степень защиты NEMA 1: защита от случайного прикосновения и попадания пыли внутри помещений
• Тип подключения: винтовые зажимы - надежное соединение с проводами до 2,5 мм2
• Переднее кольцо: пластиковое, черное, с фиксацией - обеспечивает герметичную посадку и эстетичный внешний вид
• Количество индикаторов: один
• Лампа в комплекте: да - замена не требуется при первоначальном монтаже

Совместимость и монтаж

Лампа AD-16DS(LED) устанавливается в круглое отверстие диаметром 16 мм. Для фиксации используется резьбовое кольцо, которое затягивается с тыльной стороны панели. Передние кольца не снимаются - лампа является цельной конструкцией. Подключение осуществляется через два винтовых зажима: L (фаза) и N (нейтраль/минус). Максимальное сечение провода - 2,5 мм2. Не рекомендуется использовать в условиях повышенной влажности или прямого воздействия брызг воды - степень защиты IP40 не предусматривает защиту от жидкости.

Безопасность и стандарты

Устройство соответствует требованиям IP40 и NEMA 1, что делает его безопасным для использования в закрытых помещениях с нормальным уровнем пыли. Отсутствие защиты от влаги исключает применение в сырых средах, на улице или в местах с возможностью орошения. Напряжение 110–127 В соответствует стандартным системам электроснабжения в некоторых странах и промышленных установках, но не подходит для сети 220 В без преобразователя.

Преимущества

• Светодиодный источник света - срок службы более 50 000 часов, минимальное тепловыделение
• Работает как от переменного, так и от постоянного тока - универсальное решение для различных систем
• Встроенный источник света - не требует замены лампочек, снижает расходы на обслуживание
• Пластиковое переднее кольцо - легкий вес, устойчиво к коррозии, легко монтируется
• Красная линза - оптимальна для тревожных сигналов, хорошо различима даже при ярком фоновом освещении

Ограничения применения

• Не предназначен для работы во влажных, пылевых или агрессивных средах - IP40 недостаточно для таких условий
• Не поддерживает напряжение выше 127 В - использование в сетях 220–240 В вызовет выход из строя
• Фиксированная форма линзы - нельзя менять цвет без замены всей лампы (сменные фильтры в описании указаны как возможность, но в конкретной модели они не предусмотрены)
• Отсутствует защита от ударов и механических повреждений - не следует устанавливать в зонах с риском столкновений

Примеры использования

• Индикация включения силового автомата в электрощите
• Сигнал аварии на станке CNC при перегреве двигателя
• Обозначение активного режима на пульте управления конвейером
• Индикация наличия напряжения в распределительной коробке
• Система предупреждения в автоматических линиях пищевой промышленности

Практические советы

• При монтаже проверьте глубину отверстия - 6 мм должно полностью вместить корпус лампы без выступа
• Затягивайте винты зажимов равномерно, чтобы не повредить изоляцию проводов
• Не используйте лампу в качестве основного освещения - она предназначена только для индикации
• Если ваша система работает на 220 В, выберите другую модель с подходящим напряжением - эта лампа не рассчитана на такое напряжение
• Проверьте соответствие диаметра отверстия 16 мм - слишком маленькое отверстие не позволит установить лампу, слишком большое - потребует дополнительной прокладки
