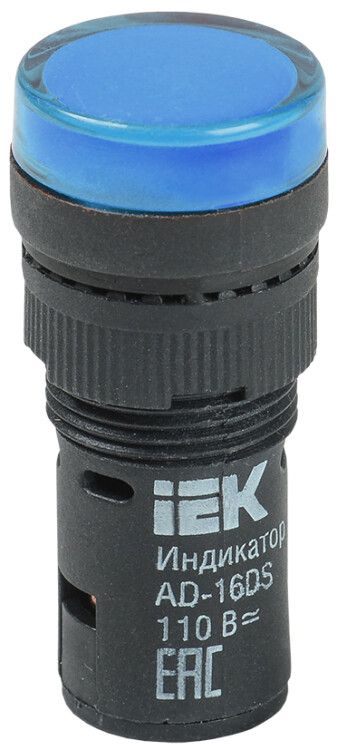

Лампа светосигнальная AD16DS d16мм 110В AC/DC син. KARAT IEK BLS10-ADDS-110-K07-16

Светосигнальная лампа AD16DS(LED) матрица d16мм синяя 110В AC/DC от IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Артикул bls10-adds-110-k07-16 обеспечивает совместимость с типичными монтажными платами и работает как от переменного, так и от постоянного тока.

Назначение и область применения

Светосигнальная лампа AD16DS(LED) используется для визуальной индикации работы оборудования: включение, готовность, авария, режим работы. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Синий цвет линзы применяется для обозначения рабочего состояния, подготовки системы или второстепенных сигналов.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Напряжение питания: 110 В AC/DC - работает как от сети 110 В переменного тока, так и от постоянного
• Номинальный ток: 0,02 А - малое потребление энергии, не нагружает цепь
• Диаметр отверстия: 16 мм - соответствует стандартному размеру для монтажа в панелях
• Цвет линзы: синий - высокая контрастность, легко различим в условиях освещённой среды
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: монтажная плата - устанавливается через отверстие и фиксируется с тыльной стороны
• Тип линзы: плоская - равномерное рассеивание света, минимум бликов
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные и влажные условия
• Количество индикаторов: один - одиночная сигнализация
• Соответствие стандарту: ГОСТ Р 50030.5.1 - сертифицирована для применения в промышленной автоматике

Совместимость и монтаж

AD16DS(LED) устанавливается в панель через круглое отверстие диаметром 16 мм. Крепится с помощью фиксирующей гайки с тыльной стороны. Для монтажа требуется доступ к задней стороне панели. Подключение осуществляется через два винтовых контакта - L (фаза/плюс) и N (нуль/минус). Напряжение 110 В требует точного соблюдения полярности при работе с DC. Лампа не требует внешних резисторов - внутренняя схема уже оптимизирована под питание 110 В AC/DC.

Безопасность и стандарты

Светосигнальная лампа AD16DS(LED) соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует её безопасность в промышленных системах управления. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не обеспечивает защиту от влаги - не рекомендуется для открытых площадок или мест с повышенной влажностью без дополнительной герметизации корпуса.

Преимущества

• Светодиодная технология - срок службы до 50 000 часов, отказоустойчивость
• Поддержка AC/DC - универсальность в подключении, снижает необходимость запаса разных моделей
• Плоская линза - равномерное освещение, удобство восприятия из любого угла
• Фиксация через гайку - прочная установка, исключающая самопроизвольное выкручивание
• Соответствие ГОСТ - легализовано для использования в официальных проектах

Ограничения применения

• Не предназначен для установки во влажных или пылевых средах вне закрытых шкафов - IP40 недостаточно для улицы или цехов с брызгами
• Не подходит для замены ламп других диаметров - 16 мм жестко задано, нельзя использовать в 22 мм или 19 мм отверстиях
• Не имеет встроенной защиты от перегрузок - необходимо применять внешние предохранители или автоматы в цепи
• При использовании с DC важно соблюдать полярность - неверное подключение приведёт к отсутствию свечения

Примеры использования

• Индикация включения частотного преобразователя в цехе
• Сигнал “готов” на пульте управления конвейерной линией
• Обозначение активного канала в распределительном щите
• Индикация работы системы резервного питания (UPS)
• Сигнализация нормального режима в системах HVAC

Практические советы

• Перед монтажом проверьте напряжение в цепи - даже небольшое превышение 110 В может снизить срок службы LED
• При установке в металлический щит используйте изолирующую прокладку между корпусом лампы и поверхностью, чтобы избежать замыканий
• Для многоканальных панелей комбинируйте с другими цветами (красный, зелёный, белый) - синий хорошо сочетается с остальными в стандартах IEC 60073
• Закрепляйте провода после подключения - вибрация оборудования может ослабить винтовые соединения
• Артикул bls10-adds-110-k07-16 - единственный вариант этой модели; другие артикулы IEK с аналогичным названием могут отличаться по напряжению или цвету
