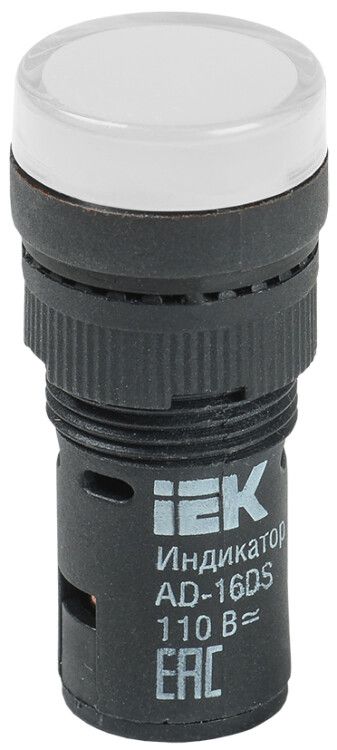

Арматура светосигнальная AD-16DS 110В AC/DC бел. ИЭК BLS10-ADDS-110-K01-16 IEK

Светосигнальная лампа AD16DS(LED) матрица d16мм 110В AC/DC белая от IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Артикул bls10-adds-110-k01-16 обеспечивает стабильную работу при напряжении 110 В переменного или постоянного тока.

Назначение и область применения

Светосигнальная лампа AD16DS(LED) используется для визуальной индикации включённого состояния электрических цепей. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Белый цвет свечения применяется там, где требуется нейтральная, легко воспринимаемая сигнализация без эмоциональной окраски (например, для указания готовности системы или питания).

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света без нагрева
• Напряжение: 110 В AC/DC - работает как от переменного, так и от постоянного тока
• Номинальный ток: 0,02 А - малое потребление энергии, совместимо с слаботочными схемами
• Диаметр отверстия: 16 мм - соответствует стандартному размеру для монтажа в панелях
• Цвет свечения: белый - высокая видимость в условиях хорошего освещения
• Тип линзы: плоская - равномерное рассеивание света без фокусировки
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Способ монтажа: на монтажную плату - устанавливается через отверстие и фиксируется с обратной стороны
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные и влажные условия (до -25 C)
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратуре управления

Совместимость и монтаж

AD16DS(LED) устанавливается в подготовленное отверстие диаметром 16 мм на монтажной плате или панели. Крепится с помощью винтового соединения с задней стороны. Для правильной работы необходимо соблюдать полярность при подключении к постоянному току - минус и плюс должны соответствовать выводам лампы. Напряжение 110 В - не выше и не ниже; применение с другими значениями (например, 220 В) вызовет выход из строя. Лампа поставляется уже с установленным светодиодом - дополнительная замена не предусмотрена.

Безопасность и стандарты

Светосигнальная лампа AD16DS(LED) соответствует ГОСТ Р 50030.5.1, что гарантирует её безопасность в системах управления. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц внутрь корпуса, однако не защищает от брызг, влаги или пыли в больших количествах. Не рекомендуется использовать в открытых или влажных средах без дополнительной герметизации.

Преимущества

• Светодиодная технология - срок службы до 50 000 часов, отказоустойчивость
• Работа от AC/DC - универсальность для различных типов цепей
• Низкий ток потребления - не создаёт нагрузки на контроллеры и источники питания
• Фиксированный размер 16 мм - совместимость с большинством стандартных панелей
• Плоская линза - равномерное освещение без «слепящих» точек

Ограничения применения

• Не предназначен для использования во внешних условиях - IP40 недостаточно для защиты от влаги
• Запрещено подключать к напряжению выше 110 В - возможен перегрев и пробой LED
• Не подходит для установки в взрывоопасных зонах - отсутствует сертификация Ex
• Не имеет механической защиты от ударов - требует монтажа в закрытую панель
• Не регулируется яркость - фиксированная интенсивность свечения

Примеры использования

• Индикация включения питания в шкафу управления насосной станцией
• Сигнал «готово» на пульте CNC-станка
• Индикация наличия напряжения в распределительном щите 110 В DC
• Обозначение активного канала в системе автоматического контроля

Практические советы

• Перед монтажом проверьте напряжение сети - даже кратковременный перенапряжение может вывести лампу из строя
• При использовании в цепях с импульсным питанием убедитесь, что частота не превышает 100 Гц - иначе возможно мерцание
• Для удобства обслуживания выбирайте места с доступом к тыльной стороне панели - винтовое подключение требует доступа сзади
• Если нужна защита от влаги - используйте дополнительный силиконовый уплотнитель или герметичную рамку вокруг отверстия
• Артикул bls10-adds-110-k01-16 - единственный вариант этой модели с белым свечением и 110 В; другие цвета или напряжения имеют другие артикулы
