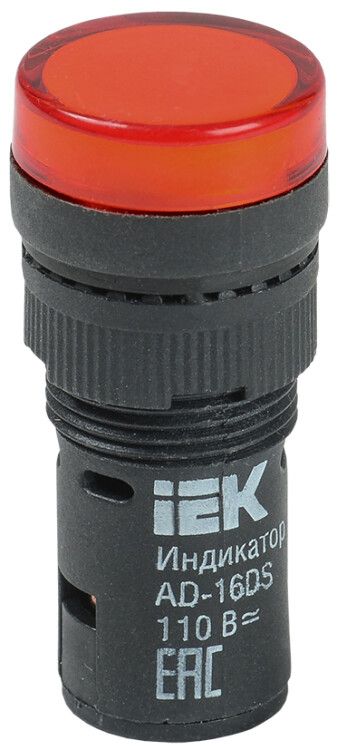

Арматура светосигнальная AD-16DS 110В AC/DC красн. ИЭК BLS10-ADDS-110-K04-16 IEK

Лампа светосигнальная матрица диаметр 16 мм красная 110 В AC/DC от IEK (ИЭК) - компактный светодиодный индикатор для визуальной сигнализации состояния оборудования в электрощитах и промышленных системах. Артикул bls10-adds-110-k04-16 обеспечивает надёжную работу при переменном и постоянном напряжении 110 В.

Назначение и область применения

Лампа светосигнальная матрица диаметр 16 мм красная 110 В AC/DC используется для индикации включённого состояния цепей - например, когда оборудование запущено, аварийная ситуация активирована или питание подано. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Красный цвет сигнала соответствует стандартным требованиям к предупредительным и аварийным сигналам.

Технические характеристики

• Цвет свечения: красный
• Напряжение питания: 110 В (переменный и постоянный ток - AC/DC)
• Диаметр корпуса: 16 мм
• Высота: 10 мм
• Тип лампы: светодиод - долговечный, энергоэффективный, без нагрева
• Номинальный ток: 0,02 А (20 мА)
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, умеренный климат с возможностью повышенной влажности
• Количество индикаторов: один
• Тип подключения: винтовые зажимы - надёжное соединение проводов
• Способ монтажа: монтажная плата - фиксируется через отверстие в плате или панели
• Комплектация: с установленной лампой - готов к установке
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к электрооборудованию для управления

Совместимость и монтаж

Лампа светосигнальная матрица диаметр 16 мм красная 110 В AC/DC устанавливается в отверстие диаметром 16 мм в панели или печатной плате. Для монтажа требуется только закручивание двух винтов на задней стороне корпуса. Напряжение 110 В AC/DC позволяет использовать её в сетях с любым типом тока - важно лишь соблюдать полярность при подключении к постоянному току. Совместима с большинством стандартных панельных модулей и шасси промышленного оборудования. Не требует внешних резисторов или драйверов - встроена схема ограничения тока.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1, что гарантирует безопасность при использовании в промышленных системах управления. Степень защиты IP40 исключает попадание инструментов или крупных частиц внутрь, но не защищает от влаги - не применяйте в условиях сырости, дождя или мойки. Климатическое исполнение УХЛ4 допускает эксплуатацию в помещениях с контролируемым микроклиматом, но не на открытых площадках или в холодильных камерах ниже −25 C.

Преимущества

• Светодиодная технология - срок службы более 50 000 часов, минимальное энергопотребление
• Поддержка AC/DC - универсальность для различных систем питания
• Плоская линза - равномерное освещение без “горящих точек”
• Компактные габариты (16×10 мм) - удобна для плотной компоновки панелей
• Винтовое подключение - прочное и проверенное соединение, не требует пайки

Ограничения применения

• Не предназначен для работы во влажных средах - IP40 не защищает от брызг и пара
• Не рекомендуется для установки вне помещений или в местах с высокой запылённостью
• Напряжение 110 В - нельзя подключать напрямую к сети 220 В без преобразователя
• Фиксация только через монтажную плату - не имеет крепления типа “винт-в-панель”, требует подготовленного отверстия

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “питание подано” на щите управления конвейером
• Автоматический индикатор перегрузки на частотном регуляторе
• Состояние “работа” на пульте CNC-станка
• Загорание при срабатывании аварийной кнопки в цехе

Практические советы

• Перед монтажом проверьте напряжение в цепи - превышение 110 В выведет лампу из строя
• При подключении к постоянному току соблюдайте полярность: "+" к контакту с маркировкой, "-" - к противоположному
• Для плотной сборки панелей учтите, что высота 10 мм требует минимум 12–15 мм свободного места сзади
• Если нужна защита от влаги - используйте дополнительный герметичный колпачок или выбирайте модель с IP65/IP67
• Артикул bls10-adds-110-k04-16 совпадает с другими цветами в серии IEK - легко заменить на жёлтый, зелёный или белый при необходимости
