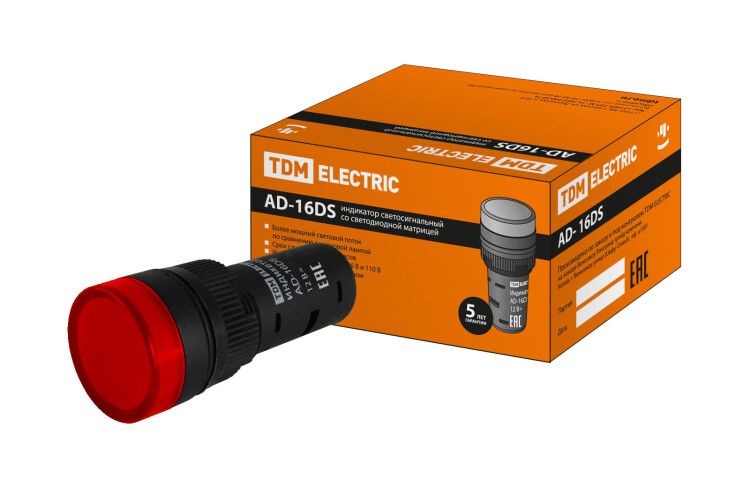

Лампа AD-16DS(LED)матрица d16мм красный 12В AC/DC | SQ0702-0051 TDM

Лампа AD-16DS(LED) от TDM ELECTRIC — это компактный светодиодный индикатор с диаметром 16 мм, предназначенный для установки в электрощитах и промышленных панелях. Работает на постоянном и переменном напряжении 12 В, имеет надежную винтовую сборку и защищён от попадания частиц пыли (IP40). Артикул sq0702-0051 подойдет для замены старых ламп накаливания в системах управления.

Назначение и область применения

Лампа AD-16DS(LED) используется для визуальной сигнализации состояния оборудования. Применяется в распределительных щитах, пультах управления, автоматических линиях и устройствах электроснабжения. Красный цвет линзы указывает на аварийное состояние, активацию или предупреждение. Подходит для мест, где требуется четкий сигнал при хорошем освещении.

Технические характеристики

• Тип лампы: светодиод (LED)
• Рабочее напряжение: 12 В AC/DC — совместима с любым типом тока
• Диаметр отверстия для монтажа: 16 мм
• Глубина посадки: 6 мм
• Цвет излучения: красный
• Цвет переднего кольца: черный, пластиковый
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Класс защиты NEMA: 1 — базовая защита от случайного прикосновения, не герметичная
• Тип подключения: винтовые зажимы с тарельчатыми контактами
• Количество индикаторов: один
• Лампа встроена — замена не требуется, срок службы до 50 000 часов

Совместимость и монтаж

Лампа AD-16DS(LED) устанавливается в подготовленное отверстие диаметром 16 мм. Переднее кольцо фиксируется снаружи панели, обеспечивая плотную посадку. Для подключения используются два винтовых зажима — к ним подсоединяются провода сечением до 1,5 мм². Монтаж возможен на металлические, пластиковые или деревянные поверхности толщиной до 6 мм. Установка не требует специальных инструментов — достаточно отвертки.

Безопасность и стандарты

Устройство соответствует требованиям IP40 и NEMA 1, что делает его безопасным для внутренней установки в закрытых щитах. Не предназначен для работы во влажной среде, на улице или в условиях повышенной запыленности. Напряжение 12 В снижает риск поражения током, но все работы должны выполняться при отключенном питании.

Преимущества

• Энергоэффективность: потребляет мало энергии по сравнению с лампами накаливания
• Долгий срок службы: светодиод не перегорает, как обычная лампочка
• Устойчивость к вибрациям: идеально для промышленных условий
• Фиксированная форма: плоская линза не искажает световой поток
• Замена не нужна: источник света встроен, не подлежит обслуживанию

Ограничения применения

• Не использовать в помещениях с высокой влажностью, на улице или в контакте с водой — IP40 не обеспечивает гидрозащиту
• Не подходить для взрывоопасных зон — отсутствует сертификация Ex
• Не рекомендовано применение при температуре ниже -20°C и выше +60°C — точные границы не указаны, но выход за рамки 12 В может повредить LED
• Не допускается механическое воздействие на линзу — она пластиковая и легко царапается

Примеры использования

• Индикация “Ошибка” на панели ЧПУ станка
• Сигнал “Авария” в щите питания насосной станции
• Индикатор включения вентилятора в шкафу управления
• Обозначение “Питание включено” на распределительном щите

Практические советы

• Перед монтажом проверьте глубину отверстия — 6 мм должно полностью вместить корпус лампы, чтобы переднее кольцо плотно легло на поверхность
• При подключении используйте провода с изоляцией, не оставляйте оголенные жилы — винтовые зажимы не обеспечивают полной изоляции
• Если вы заменяете старую лампу, убедитесь, что новая лампа AD-16DS(LED) имеет тот же диаметр и тип подключения — другие модели могут не войти
• Для удобства обслуживания можно заранее сделать метки на проводах — красный индикатор часто связан с опасными режимами
• Не затягивайте винты слишком сильно — это может повредить пластиковое кольцо или контактные площадки
