Арматура светосигнальная AD-16DS 12В AC/DC жел. ИЭК BLS10-ADDS-012-K05-16 IEK

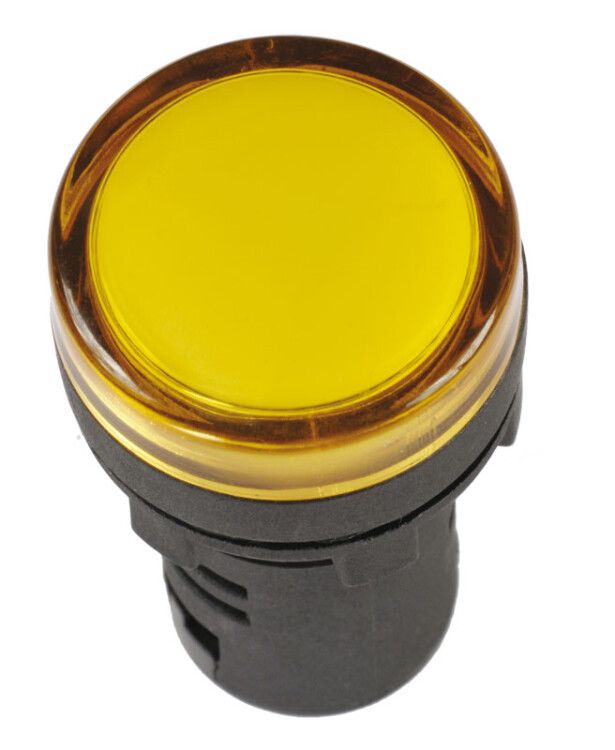

Светосигнальная лампа AD16DS(LED) матрица d16мм желтый 12В AC/DC от IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Лампа работает от постоянного и переменного тока 12 В, имеет долгий срок службы и защищена от попадания частиц пыли.

Назначение и область применения

Светосигнальная лампа AD16DS(LED) матрица d16мм желтый 12В AC/DC используется для визуальной индикации работы оборудования: включение, готовность, предупреждение или аварийное состояние. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Жёлтый цвет свечения применяется для сигналов предупреждения или среднего приоритета.

Технические характеристики

• Тип лампы: светодиод (LED) - энергоэффективный, не требует замены в течение всего срока службы
• Напряжение питания: 12 В AC/DC - совместима с любым типом тока, упрощает подбор источника питания
• Номинальный ток: 0,02 А - минимальная нагрузка на цепь, не перегружает контроллеры
• Диаметр отверстия: 16 мм - соответствует стандартному креплению для индикаторов этого класса
• Высота: 10 мм - компактная форма, подходит для плотной компоновки на плате
• Цвет свечения: жёлтый - оптимален для предупредительных сигналов
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Срок службы: до 10 лет - при нормальных условиях эксплуатации
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные зоны с температурой от −25C до +40C
• Подключение: винтовые клеммы - надёжный контакт, удобен для многожильных проводов
• Способ монтажа: на монтажную плату - фиксируется через отверстие 16 мм, не требует дополнительных креплений
• Количество индикаторов: один
• Соответствие стандарту: ГОСТ Р 50030.5.1

Совместимость и монтаж

AD16DS(LED) матрица d16мм желтый 12В AC/DC устанавливается в подготовленное отверстие диаметром 16 мм на печатной плате или панели. Крепление осуществляется с помощью фланца и контргайки, входящих в комплект. Для подключения используются винтовые клеммы - можно подсоединить провода сечением до 1,5 мм2. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Обязательно соблюдайте полярность при работе с постоянным током.

Безопасность и стандарты

Светосигнальная лампа AD16DS(LED) матрица d16мм желтый 12В AC/DC соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует её безопасность в промышленных сетях. Степень защиты IP40 исключает доступ крупных твёрдых частиц, но не обеспечивает защиту от влаги - не используйте в сырых или открытых помещениях без дополнительной герметизации корпуса.

Преимущества

• Не требует замены - срок службы 10 лет снижает затраты на обслуживание
• Работает от AC и DC - универсальность упрощает проектирование
• Низкий потребляемый ток - не нагружает слаботочные схемы
• Плоская линза даёт равномерное освещение без “горячих точек”
• Компактные габариты - легко интегрируется в плотные панели

Ограничения применения

• Не предназначен для использования во влажных средах - IP40 не защищает от брызг и пара
• Не рекомендуется для установки вне помещений - отсутствует защита от атмосферных воздействий
• Не подходит для высокотемпературных зон выше +40C - климатическое исполнение УХЛ4 ограничивает максимальную температуру
• Не является взрывозащищённым устройством - нельзя применять в опасных зонах с воспламеняющимися газами

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов к запуску” на пульте управления конвейером
• Предупреждающий индикатор перегрева в частотном преобразователе
• Состояние зарядки аккумуляторной батареи в щите резервного питания
• Обозначение активного канала в системе автоматического контроля

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 12 В - превышение снизит срок службы LED
• При использовании с постоянным током соблюдайте полярность: "+" к красному проводу, "-" к чёрному
• Для сборки в плотных щитах учитывайте высоту 10 мм - убедитесь, что рядом нет элементов, которые могут задеть лампу
• При необходимости увеличения яркости - не используйте внешние резисторы; лампа уже оптимизирована под 12 В
• Замена не требуется, но при выходе из строя - заменяйте только аналогичной моделью AD16DS(LED) от IEK
