Лампа AD-22DS(LED)матрица d22мм зеленый 110В AC/DC | SQ0702-0031 TDM

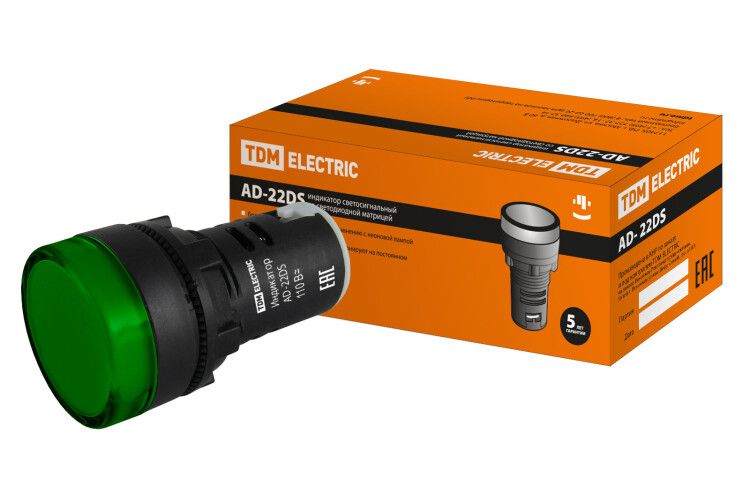

Лампа TDM ELECTRIC sq0702-0031 - светодиодный индикатор с зелёной линзой и диаметром 22 мм, предназначенный для установки в электрощитах и промышленном оборудовании. Работает от переменного и постоянного тока 110–127 В, оснащена винтовым подключением и пластиковым черным передним кольцом.

Назначение и область применения

Лампа TDM ELECTRIC sq0702-0031 используется для визуальной индикации состояния оборудования - включения, работы или готовности. Применяется в распределительных щитах, на пультах управления, в автоматических системах электроснабжения и промышленных станках. Подходит там, где требуется яркий, долговечный и энергоэффективный сигнал.

Технические характеристики

• Тип лампы: светодиод (LED) - низкое энергопотребление, срок службы до 50 000 часов
• Рабочее напряжение: 110–127 В AC/DC - совместима с сетями 110 В и 127 В, как переменного, так и постоянного тока
• Диаметр отверстия: 22 мм - требует монтажного отверстия именно такого размера
• Глубина монтажа: 6 мм - минимальная глубина корпуса в панели
• Цвет линзы: зелёный - стандартный цвет для сигнализации “работа” или “готово”
• Степень защиты IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Степень защиты NEMA 1 - базовая защита от случайного контакта и пыли внутри помещений
• Тип подключения: винтовые зажимы - надёжное соединение с проводами до 2,5 мм2
• Переднее кольцо: пластиковое, чёрное, с фиксацией - обеспечивает герметичную посадку в панель
• Количество индикаторов: один
• Лампа в комплекте: да - замена не требуется, весь модуль меняется целиком

Совместимость и монтаж

Лампа TDM ELECTRIC sq0702-0031 устанавливается в подготовленное круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется снаружи панели, внутренняя часть вставляется в отверстие и зажимается резьбой. Для монтажа нужен доступ с тыльной стороны панели. Подключение проводов - через два винтовых зажима: L (фаза) и N (нейтраль). Напряжение выше 127 В или ниже 110 В не гарантирует работу устройства. Монтаж допускается только в сухих помещениях из-за отсутствия защиты от влаги.

Безопасность и стандарты

Устройство соответствует требованиям IP40 и NEMA 1, что делает его безопасным для использования в закрытых электрошкафах. Отсутствие защиты от брызг и пыли исключает применение во влажных, пыльных или наружных условиях. Соответствует нормам безопасности для низковольтного оборудования до 127 В.

Преимущества

• Энергоэффективность: светодиод потребляет мало энергии, не нагревается
• Долгий срок службы: не требует замены лампочки, весь модуль служит десятки лет
• Простота установки: фиксация одним кольцом, подключение двумя винтами
• Устойчивость к перепадам напряжения: работает как от переменного, так и от постоянного тока в заявленном диапазоне
• Яркая индикация: зелёная линза хорошо видна даже при ярком освещении

Ограничения применения

• Не применяется во влажных средах - IP40 не защищает от воды
• Не подходит для наружной установки - отсутствует защита от атмосферных воздействий
• Не рекомендуется для напряжений ниже 110 В или выше 127 В - возможны мерцание или отказ
• Нельзя использовать в взрывоопасных зонах - нет сертификата ATEX или IECEx
• Фиксированная цветовая гамма - нельзя изменить цвет линзы без замены всей лампы

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “рабочий режим” на панели управления конвейера
• Индикатор готовности станка в цехе
• Обозначение активного контура в силовом шкафу
• Система оповещения о запуске автономного генератора

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22 мм должны точно совпадать с размером лампы, иначе она не зафиксируется
• Используйте провода сечением до 2,5 мм2 - более толстые могут повредить зажимы
• Не затягивайте винты слишком сильно - можно сломать контактные площадки
• Если вы планируете менять цвет индикации - выбирайте другие модели серии AD-22DS с другими цветами линз
• Проверяйте соответствие напряжения сети - использование с 220 В приведёт к немедленному выходу из строя
