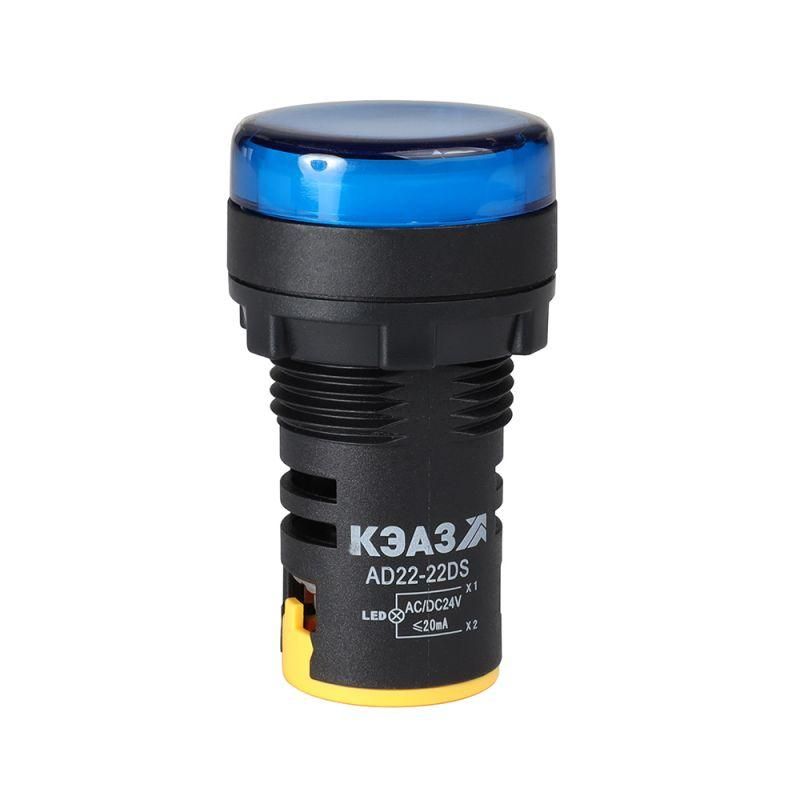

Лампа AD22DS(LED) матрица D22мм синий 24В AC/DC| 303941 | КЭАЗ

Лампа матрица D22мм синий 24В AC/DC от КЭАЗ - это компактная светодиодная сигнальная лампа серии AD22, предназначенная для визуальной индикации состояния оборудования в электрощитах и системах управления. Артикул 303941 обеспечивает надежную работу при напряжении 24 В постоянного или переменного тока.

Назначение и область применения

Лампа матрица D22мм синий 24В AC/DC используется для визуального оповещения о состоянии электрической цепи или устройства. Подходит для установки в щитах автоматизации, пультах управления, станках, конвейерах и других системах, где требуется четкий сигнал о работе, готовности или аварии. Синий цвет свечения часто применяют для обозначения режима “готово”, “работает” или “включено”.

Технические характеристики

• Номинальное напряжение: 24 В (AC/DC) - работает как от переменного, так и от постоянного тока
• Тип лампы: светодиодная (LED) - долговечная, энергоэффективная, не требует замены при нормальных условиях
• Диаметр отверстия: 22 мм - соответствует стандартному монтажному размеру для панельных индикаторов
• Цвет свечения: синий - высокая видимость в условиях яркого освещения
• Тип подключения: винтовые клеммы - удобны для быстрого подключения проводов сечением до 1,5 мм2
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защищена от твердых частиц крупнее 1 мм, но не от воды
• Цвет переднего кольца: черный - контрастный фон для лучшей заметности синего света
• Количество индикаторов: один - одиночная точечная индикация

Совместимость и монтаж

Лампа матрица D22мм синий 24В AC/DC устанавливается в панели через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, совпадающим с корпусом лампы. Убедитесь, что толщина панели не превышает 8–10 мм - иначе гайка не сможет плотно затянуться. Подключение осуществляется к двум контактам: L+ и N−. Напряжение 24 В AC/DC позволяет использовать лампу в сетях с любым типом питания без дополнительных преобразователей.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для устройств низкого напряжения. Серия AD22 прошла испытания на термостойкость и электробезопасность в соответствии с ГОСТ Р МЭК 60947-5-1. Отсутствие защиты от воды (IP40) делает её непригодной для открытых площадок или мест с повышенной влажностью.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность в подключении
• Светодиодная технология - срок службы более 50 000 часов, минимальное тепловыделение
• Монтирование без инструментов - достаточно отвертки для подключения и гайки для фиксации
• Высокая контрастность синего света на черном фоне - легко различим даже издалека
• Не требует внешних резисторов - питание 24 В уже адаптировано под LED внутри корпуса

Ограничения применения

• Не предназначена для работы во влажной среде - IP40 не защищает от брызг и пара
• Не рекомендуется для установки вне помещений - риск попадания пыли и влаги
• Подходит только для панелей толщиной до 10 мм - при большей толщине потребуется удлинённая гайка
• Не имеет функции мигания - для импульсной индикации нужна модель с встроенным контроллером

Примеры использования

• Индикация “включен” на пульте управления насосной станцией
• Сигнал “рабочий режим” на частотном преобразователе
• Указатель “питание есть” в распределительном щите 0,4 кВ
• Обозначение активного канала в системе автоматического контроля

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 24 В AC/DC, не выше!
• При подключении используйте провода с медными жилами и зачищенными концами - плохой контакт вызывает мерцание
• Если вы заменяете старую лампочку, убедитесь, что новый элемент - именно 303941, а не аналог с другим цветом или напряжением
• Для групповой индикации лучше использовать лампы одной серии - AD22 гарантирует единый стиль и параметры
• Не закрывайте лампу матрицу D22мм синий 24В AC/DC прозрачным колпачком - он снижает яркость и может перегревать LED
