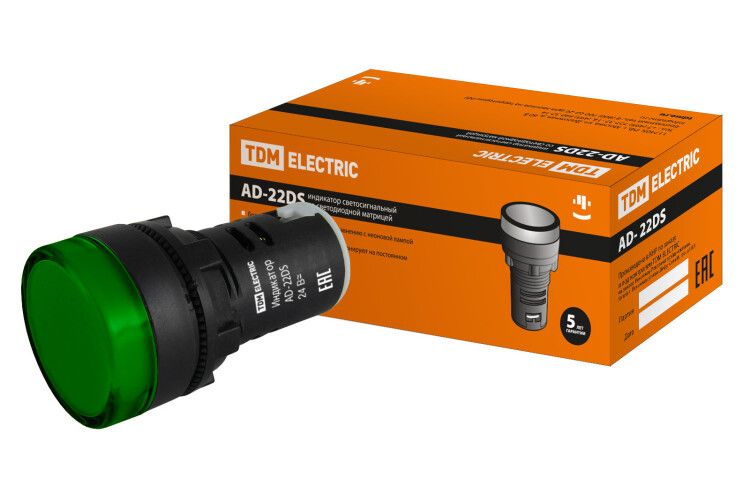

Лампа AD-22DS(LED)матрица d22мм зеленый 24В AC/DC | SQ0702-0007 TDM

Лампа TDM ELECTRIC sq0702-0007 - это светодиодный индикатор с плоской зелёной линзой диаметром 22 мм, рассчитанный на работу от 24 В переменного или постоянного тока. Подходит для установки в электрощитах, пультах управления и промышленном оборудовании, где требуется четкая визуальная сигнализация.

Назначение и область применения

Лампа TDM ELECTRIC sq0702-0007 используется как световой индикатор для отображения состояния электрических цепей: включено/выключено, авария, готовность, работа. Устанавливается в устройствах управления, панелях и распределительных щитах. Часто применяется на станках, конвейерах, системах автоматизации и других объектах промышленного электроснабжения.

Технические характеристики

• Тип : светодиодная матрица (LED)
• Рабочее напряжение: 22–24 В AC/DC (совместима с переменным и постоянным током)
• Диаметр отверстия для монтажа: 22 мм
• Глубина посадки: 6 мм
• Цвет линзы: зелёный
• Цвет переднего кольца: черный, из пластика
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды
• Степень защиты NEMA 1: защита от доступа к опасным частям, но не от внешних воздействий
• Тип подключения: винтовые зажимы с тарельчатыми шайбами
• Срок службы: до 6000 часов
• Количество индикаторов: один
• Лампа в комплекте: да

Совместимость и монтаж

Лампа TDM ELECTRIC sq0702-0007 устанавливается в круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется на поверхности панели, внутренняя часть вставляется в корпус. Для подключения используются винтовые зажимы - провода заводятся под тарельчатую шайбу, которая предотвращает перегибы и обеспечивает плотный контакт. Монтаж возможен на металлические или пластиковые панели толщиной до 6 мм. Лампу можно легко вынуть и заменить благодаря быстросъёмной головке. Совместима с другими элементами серии AD-22DS - например, с кнопками и переключателями того же форм-фактора.

Безопасность и стандарты

Защита IP40 исключает попадание крупных частиц пыли и случайный доступ к токоведущим частям, но не гарантирует защиту от брызг или влаги. Напряжение 24 В соответствует безопасному классу SELV (Extra Low Voltage), что снижает риск поражения током. Соответствие NEMA 1 указывает на соответствие базовым требованиям США к защите оборудования внутри помещений. Не предназначен для работы во взрывоопасных средах или на открытых площадках.

Преимущества

• Светодиодная матрица ярче и долговечнее неоновых ламп - служит до 6000 часов
• Работает как от переменного, так и от постоянного тока - универсальность для различных систем
• Сменная линза и матрица позволяют менять цвет индикации без замены всего устройства
• Фиксация через пластиковое кольцо и винты обеспечивает прочную посадку даже при вибрациях
• Упрощённая конструкция - быстрая замена и обслуживание без специнструментов

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с высокой запылённостью - степень защиты IP40 недостаточна
• Нельзя применять в средах с температурой ниже –20 C или выше +60 C - не указаны границы, но типичные для таких устройств
• Не совместима с сетями выше 24 В - превышение напряжения вызовет выход из строя LED-матрицы
• Не рекомендовано использовать в качестве основного освещения - только для индикации

Примеры использования

• Зелёный индикатор на пульте управления насосом - показывает, что оборудование включено
• Сигнал “готов” на станке CNC после завершения цикла
• Индикация питания в распределительном щите 24 В DC
• Обозначение нормального режима работы в системах автоматического контроля

Практические советы

• Перед установкой проверьте глубину отверстия - она должна составлять минимум 6 мм, чтобы лампа полностью вошла
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Если нужен другой цвет индикации - можно заказать сменную светодиодную матрицу (например, красную или жёлтую) - они совместимы по габаритам
• Не затягивайте винты слишком сильно - есть риск повредить пластиковый корпус или раздавить провод
• Эта модель - прямая замена старым неоновым лампам в том же корпусе AD-22DS; просто выньте старую лампу и вставьте новую матрицу
