Лампа AD-22DS(LED)матрица d22мм желтый 24В AC/DC | SQ0702-0021 TDM

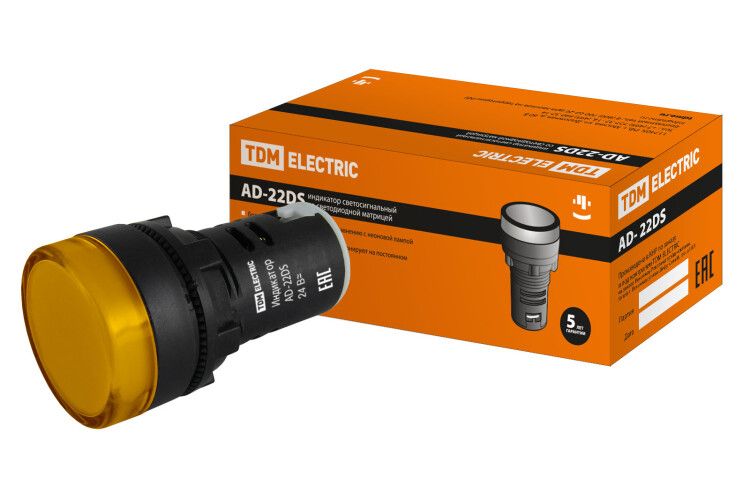

Лампа AD-22DS(LED) матрица d22мм желтый 24В AC/DC от TDM ELECTRIC - это световой индикатор с LED-матрицей для сигнализации состояния оборудования в электрощитах и промышленных системах. Устройство совмещает долгий срок службы, удобную замену элементов и гибкую цветовую настройку.

Назначение и область применения

Лампа AD-22DS(LED) используется как световой индикатор для отображения состояния электрических цепей: включения, работы, аварии или готовности. Подходит для установки в электрощитах, на пультах управления, в промышленном оборудовании и на объектах электроснабжения. Особенно актуальна там, где требуется четкая визуальная индикация при любом уровне освещённости.

Технические характеристики

• Тип : светодиодная матрица (не неоновая лампа)
• Цвет излучения: жёлтый
• Рабочее напряжение: 24 В переменного или постоянного тока (AC/DC)
• Диаметр корпуса: 22 мм
• Срок службы: до 6000 часов
• Монтаж: через стандартное отверстие Ø22 мм
• Зажимы проводов: винтовые с тарельчатыми шайбами - удерживают провода плотно, предотвращают ослабление со временем

Совместимость и монтаж

AD-22DS(LED) устанавливается в любое стандартное отверстие диаметром 22 мм. Контактный модуль легко фиксируется к кнопкам или другому устройству с помощью пластмассового флажка - дополнительных креплений. Для подключения используются два провода, заводящиеся в винтовые зажимы. Монтаж возможен как на лицевой панели, так и внутри распределительных щитов. Лампу можно менять без демонтажа всего устройства - достаточно вынуть съёмную головку.

Преимущества

• Высокая яркость свечения благодаря матрице - лучше видна даже при ярком фоновом освещении
• Энергоэффективность: потребляет меньше энергии, чем неоновые аналоги
• Гибкость замены: возможно переоборудование старых устройств с неоновыми лампами на современные LED-матрицы
• Сменяемые светофильтры: позволяют изменить цвет индикации без замены всей лампы
• Стандартный размер (d22 мм): полностью совместим с существующими панелями и крышками

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - использование на других уровнях (например, 110 В) требует другой версии матрицы
• Не рассчитана на внешнюю установку без защиты IP - работает только во внутренних помещениях или закрытых щитах
• Не является управляемым устройством; служит исключительно для индикации, не переключает нагрузку

Примеры использования

• Индикация “работа” на пульте управления насосной станцией
• Сигнал “готовность” на панели автоматического ввода резерва (АВР)
• Обозначение активного режима на станках с ЧПУ
• Флаг “перегрузка” или “остановка” в силовых щитах производства

Практические советы

• Перед заменой неоновой лампы на LED-матрицу проверьте соответствие напряжения - используйте именно 24 В AC/DC модель
• При сборке щита учтите посадочный диаметр 22 мм - он соответствует большинству стандартных отверстий, но всегда сверьтесь с чертежом панели
• Часто возникающие проблемы с плохим контактом решаются затяжкой винтов зажимов после первичного монтажа - провода немного проседают
• Жёлтый цвет хорошо воспринимается человеческим глазом в условиях слабого света - выбирайте этот вариант для сигналов внимания, а не тревоги
• Храните запасные светофильтры и матрицы - они меняются за минуту без инструментов
