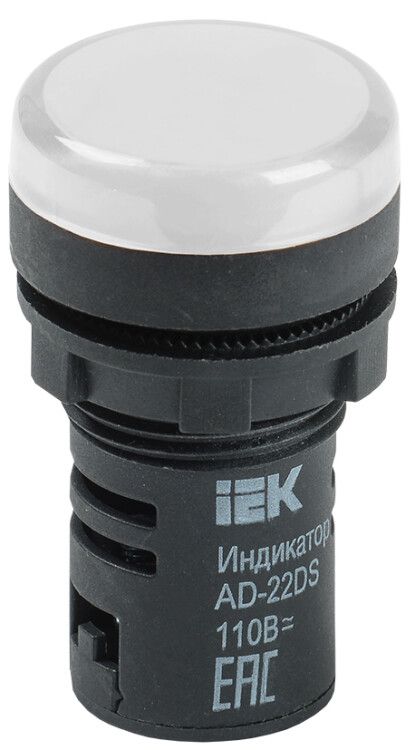

Арматура светосигнальная AD-22DS 110В AC/DC бел. ИЭК BLS10-ADDS-110-K01 IEK

Лампа светосигнальная AD22DS LED матрица d22мм белый 110В AC/DC от IEK - это компактный индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Артикул bls10-adds-110-k01 обеспечивает надёжную работу при напряжении 110 В переменного или постоянного тока.

Назначение и область применения

Лампа светосигнальная AD22DS используется для индикации включённого состояния оборудования: включение питания, работа насоса, аварийный сигнал и другие режимы. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Белый цвет свечения применяется там, где требуется нейтральная, яркая и легко воспринимаемая сигнализация.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Напряжение: 110 В AC/DC - работает как от переменного, так и от постоянного тока
• Номинальный ток: 0,02 А - низкое потребление электроэнергии
• Диаметр отверстия: 22 мм - соответствует стандартному посадочному месту
• Высота: 10 мм - минимальная глубина установки, подходит для плотных корпусов
• Цвет свечения: белый - высокая видимость в условиях освещённого помещения
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: монтажная плата - фиксируется через отверстие в панели, без дополнительной рамки
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, без экстремальных температур и влажности
• Количество индикаторов: один
• Комплектация: с установленной лампой - готов к установке из коробки
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратуре управления

Совместимость и монтаж

Лампа светосигнальная AD22DS монтируется в панель через круглое отверстие диаметром 22 мм. Для установки достаточно продеть провода через заднюю часть и затянуть контакты винтовыми зажимами. Монтажная плата позволяет использовать её в уже собранных шкафах без демонтажа. Совместима с любыми устройствами, выдающими выходное напряжение 110 В AC или DC. Не требует внешнего резистора - внутренняя схема уже оптимизирована под указанные параметры.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1, что гарантирует безопасность при использовании в промышленных системах управления. Климатическое исполнение УХЛ4 означает, что лампа рассчитана на работу в помещениях с температурой от −25C до +40C и относительной влажностью до 80%. IP40 не обеспечивает защиту от влаги - не применять во влажных средах, на улице или в зонах с возможным попаданием жидкости.

Преимущества

• Светодиодная технология - срок службы до 50 000 часов, отказоустойчивость
• Поддержка AC/DC - универсальность для различных типов сетей
• Низкий ток потребления - снижает нагрузку на контроллеры и источники питания
• Плоская линза - минимизация бликов и равномерное освещение
• Компактная высота (10 мм) - удобна для установки в тесных шкафах
• Готовая к установке комплектация - не нуждается в докупке лампочек

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или мытья - IP40 недостаточно для таких сред
• Запрещено подключать к напряжению выше 110 В - риск перегрева и выхода из строя
• Не рекомендуется для использования вне помещений или в сырых цехах
• Не совместим с диммингом - яркость не регулируется
• Не подходит для замены в устройствах с другими диаметрами посадочных мест - только 22 мм

Примеры использования

• Индикация включения автомата в распределительном щите
• Сигнал “работает” на частотном преобразователе
• Индикатор наличия напряжения на панели управления станком
• Состояние зарядки аккумуляторной системы (при наличии выпрямителя 110 В DC)
• Обозначение активного канала в системе автоматического контроля

Практические советы

• Перед установкой проверьте напряжение сети - даже кратковременная перегрузка выше 110 В повредит светодиод
• При монтаже в металлические панели используйте изолирующие кольца, чтобы исключить контакт между корпусом и выводами
• Для групповой индикации выбирайте лампы одного типа - разница в яркости может снижать восприятие сигнала
• Не используйте вместо этой модели лампы с другим диаметром - даже 21 мм или 23 мм не войдут точно
• Артикул bls10-adds-110-k01 можно заказывать в запас - он совпадает с основными моделями IEK и легко заменяем
