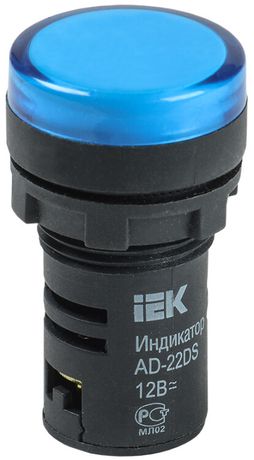

Арматура светосигнальная AD-22DS 12В AC/DC син. ИЭК BLS10-ADDS-012-K07 IEK

Лампа светосигнальная AD22DS(LED) матрица d22мм синяя 12В AC/DC от IEK - это компактный светодиодный индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Артикул bls10-adds-012-k07 обеспечивает надёжную работу при напряжении 12 В постоянного или переменного тока.

Назначение и область применения

Лампа светосигнальная AD22DS(LED) матрица d22мм синяя 12В AC/DC используется для индикации работы оборудования: включение/выключение, аварийные сигналы, готовность системы. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется чёткий визуальный контроль.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Напряжение питания: 12 В AC/DC - работает как от переменного, так и от постоянного тока
• Номинальный ток: 0,02 А - низкое потребление электроэнергии
• Диаметр отверстия: 22 мм - соответствует стандартному посадочному месту
• Высота: 10 мм - минималистичная форма для плотной укладки
• Цвет линзы: синий - применяется для сигнализации “готово”, “работает” или “норма”
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты: IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Способ монтажа: монтажная плата - фиксируется через отверстие в панели, без корпуса
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратам управления

Совместимость и монтаж

Артикул bls10-adds-012-k07 устанавливается в отверстие диаметром 22 мм. Монтаж осуществляется через монтажную плату: устройство вставляется в отверстие, фиксируется сзади гайкой или шайбой (не входят в комплект). Для подключения используются винтовые клеммы - провода зачищаются на 5–8 мм и затягиваются моментом до 0,2 Нм. Лампа светосигнальная AD22DS(LED) матрица d22мм синяя 12В AC/DC совместима с большинством стандартных панелей из стали, пластика или алюминия толщиной до 5 мм.

Безопасность и стандарты

Лампа светосигнальная AD22DS(LED) матрица d22мм синяя 12В AC/DC соответствует ГОСТ Р 50030.5.1, что гарантирует безопасность при использовании в системах автоматизации. Климатическое исполнение УХЛ4 позволяет применять её в условиях температур от −25C до +40C и относительной влажности до 90%. Однако степень защиты IP40 исключает возможность установки во влажных средах, на улице или в местах с риском попадания жидкости.

Преимущества

• Светодиодная технология - срок службы более 50 000 часов, отказоустойчивость
• Работа от AC/DC - универсальность для различных типов сетей
• Низкое энергопотребление - снижает нагрузку на источник питания
• Плоская линза - равномерное освещение без слепящих эффектов
• Комплектация “с лампой” - не требует докупки источника света

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, пылевых или агрессивных сред - IP40 не обеспечивает защиту от брызг и пара
• Не рекомендуется использовать вне помещений или в зонах с возможным контактом с водой
• Максимальная толщина панели - до 5 мм; при больших значениях требуется доработка крепления
• Не имеет встроенного резистора - при питании выше 12 В необходимо внешнее ограничение тока

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “рабочий режим” на пульте управления конвейером
• Индикация наличия напряжения в распределительном щите 12 В DC
• Обозначение “готово к запуску” на станке ЧПУ
• Система оповещения в лаборатории или цехе с контролируемым доступом

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или повреждение корпуса
• При подключении используйте провода сечением 0,5–1,5 мм2 - этого достаточно для тока 0,02 А
• Для многоканальных панелей комбинируйте с другими цветами (красный, жёлтый, белый) для удобной визуальной классификации состояний
• Не перегревайте при пайке - если используется паяльник, время воздействия не более 3 секунд при температуре ≤260C
• При замене старой лампы - убедитесь, что новая модель имеет тот же тип подключения и напряжение
