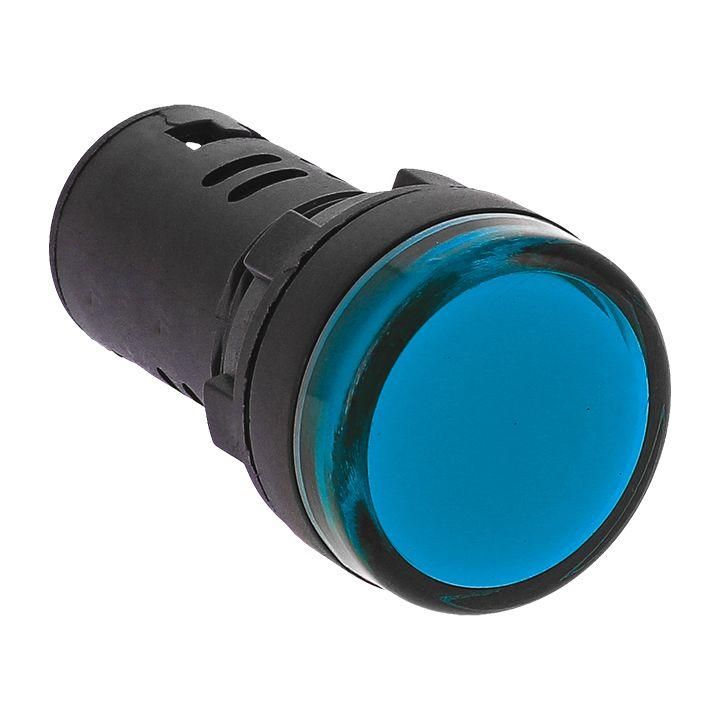

Матрица светодиодная AD16-22HS синяя 12В AC/DC EKF PROxima | ledm-ad16-b-12

Матрица светодиодная AD16-22HS синяя 12В AC/DC от EKF - индикаторный элемент для визуального контроля состояния оборудования в системах с питанием 12 В постоянного или переменного тока. Артикул ledm-ad16-b-12 подходит для установки в щитах, пультах управления и распределительных устройствах.

Назначение и область применения

Матрица светодиодная AD16-22HS синяя 12В AC/DC используется для индикации включения питания или работы оборудования. Применяется в электрических цепях с напряжением до 660 В переменного тока (50/60 Гц) и до 400 В постоянного тока. Устанавливается в вводно-распределительных устройствах (ВРУ), аппаратах АВР, станциях управления электроприводами, пультах операторов и других местах, где требуется четкая визуальная сигнализация.

Технические характеристики

• Напряжение питания: 12 В AC/DC - работает как на переменном, так и на постоянном токе;
• Цвет излучения: синий - обеспечивает высокую контрастность и легко воспринимается в условиях яркого освещения;
• Диаметр отверстия: 22 мм - соответствует стандартному монтажному размеру для индикаторов;
• Высота корпуса: 10 мм - компактная форма, не выступает за поверхность панели;
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления;
• Подключение: винтовые зажимы - надежное и простое подсоединение проводов;
• Линза: высокая - увеличивает угол видимости и равномерность светового потока;
• Количество индикаторов: один - одиночная точечная индикация;
• В комплекте: светодиод уже установлен - не требует самостоятельной замены лампы.

Совместимость и монтаж

Матрица светодиодная AD16-22HS синяя 12В AC/DC монтируется в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, совпадающим с корпусом. Подключаются два провода: положительный и отрицательный - полярность важна при работе на постоянном токе. На переменном токе полярность не имеет значения. Кабель сечением до 2,5 мм2 удобно зажимается винтовыми клеммами. Монтаж допускается в вертикальной и горизонтальной плоскостях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP54 позволяет использовать её в помещениях с повышенной влажностью, пылью или возможными брызгами жидкостей - например, в цехах, на элеваторах, в насосных станциях. Напряжение 12 В безопасно для обслуживания без отключения основного питания, что снижает риск поражения током при диагностике.

Преимущества

• Работает как на переменном, так и на постоянном токе - универсальность для различных типов систем;
• Высокая яркость синего цвета - хорошо заметна даже при внешнем освещении;
• Защита IP54 - долговечность в сложных условиях эксплуатации;
• Встроенный светодиод - не требует замены, срок службы более 50 000 часов;
• Компактная высота 10 мм - не мешает закрыванию крышек щитов и панелей.

Ограничения применения

• Не предназначена для работы при напряжении выше 12 В - перегрузка вызовет выход из строя;
• Не рекомендуется для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не подходит для индикации высоких напряжений (например, 220–380 В) без согласующего резистора или преобразователя - прямое подключение повредит светодиод;
• Цвет линзы - только синий - нельзя изменить или заменить на другой.

Примеры использования

• Индикация включения резервного питания в АВР;
• Сигнализация готовности станка к запуску на пульте управления;
• Обозначение активного канала в распределительном шкафу;
• Индикация наличия напряжения в цепи управления конвейера;
• Функциональный индикатор в системах автономного энергообеспечения.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 12 В - использование с 24 В или 220 В приведёт к немедленному отказу;
• При подключении к переменному току можно игнорировать полярность, но при постоянном - соблюдайте + и –;
• Если отверстие в панели больше 22 мм, используйте уплотнительную втулку для предотвращения люфта;
• Для защиты от скачков напряжения рекомендуется параллельно установить TVS-диод или RC-цепочку;
• Артикул ledm-ad16-b-12 совместим с другими изделиями серии EKF - легко заменяется аналогами того же типа.
