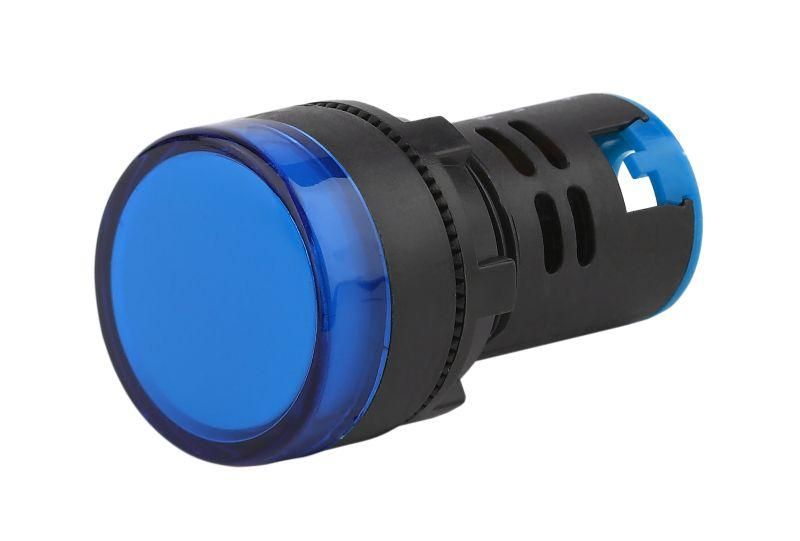

Лампа AD22DS(LED)матрица d22мм синий 24В AC/DC (10/1000/12000) | Б0045613 ЭРА

Лампа AD22DS(LED) матрица d22мм синий 24В AC/DC (10/1000/12000) от ЭРА - это световой индикатор для визуального контроля состояния оборудования в электрощитах и промышленных системах. Устройство совмещает надежную работу от переменного и постоянного тока, встроенную матрицу и простую установку через стандартный монтажный диаметр 22 мм.

Назначение и область применения

Лампа AD22DS(LED) используется для сигнализации состояния электрических цепей: включения, работы, аварии или готовности. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Синий цвет свечения применяется для обозначения нормального режима, подготовки к запуску или второстепенных сигналов в соответствии с внутренними стандартами предприятия.

Технические характеристики

• Диаметр корпуса: 22 мм - соответствует стандартному отверстию для установки в панелях
• Цвет свечения: синий - обеспечивает высокую контрастность на фоне металлических поверхностей
• Рабочее напряжение: 24 В AC/DC - работает как от переменного, так и от постоянного тока без дополнительных преобразователей
• Встроенная лампа: да - светодиодная матрица, срок службы до 10 000 часов
• Встроенный резистор: да - исключает необходимость внешней защиты от перегрузки
• Степень защиты IP20 - защищена от контакта с пальцами и крупными предметами, но не герметична; не предназначена для влажных сред
• Тип линзы: плоская - равномерное рассеивание света без фокусировки
• Цвет переднего кольца: черный - снижает блики, усиливает восприятие сигнала
• Количество световых индикаторов: один

Совместимость и монтаж

Лампа AD22DS(LED) имеет стандартный посадочный диаметр 22 мм - совместима со всеми панелями и крышками щитов, предназначенными под индикаторы этого формата. Монтаж осуществляется путем вставки в отверстие и фиксации гайкой сзади. Головка легко снимается для замены без демонтажа всего устройства - достаточно открутить крепление и вытянуть модуль. Контактный модуль остается на месте, что ускоряет обслуживание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает защиту от воды, пыли или агрессивных сред. Не рекомендуется использовать в условиях повышенной влажности, на открытом воздухе или в местах с риском попадания технологической пыли.

Преимущества

• Универсальное питание 24 В AC/DC - не требует выбора между переменным и постоянным током
• Встроенные элементы (резистор и светодиод) - минимизация внешних компонентов и повышение надежности
• Быстросъемная головка - позволяет менять индикатор без отключения проводки
• Черное переднее кольцо - улучшает видимость сигнала при ярком освещении
• Высокая долговечность светодиода - меньше замен и простоев в работе

Ограничения применения

• Не подходит для установки во взрывоопасных зонах - отсутствует сертификация Ex
• IP20 не допускает использование в помещениях с высокой влажностью, мойками, на улице
• Не предназначена для длительной работы при температуре выше +60 C - возможен снижение срока службы
• Максимальная яркость ограничена - не подходит для условий прямого солнечного света

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов” на пульте управления конвейером
• Обозначение активного канала в распределительном шкафу
• Индикация питания контроллера в автоматических линиях

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия - 22 мм должны точно совпадать с посадочным местом
• При подключении соблюдайте полярность при использовании постоянного тока - хотя резистор встроен, неверная полярность может повредить LED
• Не используйте силу при затяжке гайки - перетяжка может треснуть пластиковую часть корпуса
• Запасные головки можно хранить отдельно - они совместимы с любым контактным модулем того же типа
• Для многоканальных щитов используйте синий индикатор только для одного типа сигнала - чтобы избежать путаницы операторов
