Арматура светосигнальная AD-22DS 110В AC/DC жел. ИЭК BLS10-ADDS-110-K05 IEK

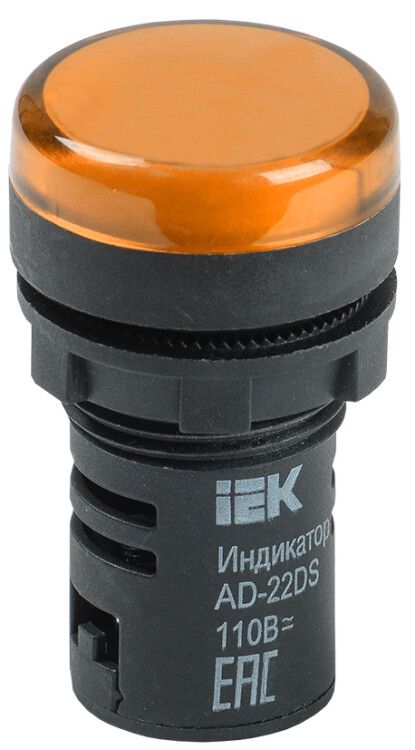

Лампа светосигнальная AD22DS(LED) матрица d22мм желтый 110В AC/DC от бренда IEK - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Артикул bls10-adds-110-k05 обеспечивает стабильную работу при переменном и постоянном напряжении 110 В.

Назначение и область применения

Лампа светосигнальная AD22DS(LED) используется для визуальной индикации работы оборудования: включение, готовность, предупреждение или аварийное состояние. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Жёлтый цвет сигнализирует о предупредительных режимах - например, о работе в режиме ожидания или необходимости внимания оператора.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Напряжение питания: 110 В AC/DC - работает как от переменного, так и от постоянного тока
• Номинальный ток: 0,02 А - минимальная нагрузка на цепь
• Диаметр отверстия: 22 мм - соответствует стандартному размеру для монтажа в панелях
• Высота: 10 мм - компактная форма, не выступает за поверхность панели
• Цвет свечения: жёлтый - оптимален для предупреждающих сигналов
• Тип линзы: плоская - равномерное рассеивание света без искажений
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая повышенную влажность и перепады температур
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Количество индикаторов: один
• Соответствие стандарту: ГОСТ Р 50030.5.1 - совместима с требованиями к электрооборудованию для управления

Совместимость и монтаж

Лампа светосигнальная AD22DS(LED) монтируется через отверстие диаметром 22 мм в металлической или пластиковой панели. Крепление осуществляется с помощью монтажной платы - фиксируется с тыльной стороны панели. Для установки требуется только отвертка для затяжки винтов подключения. Нельзя использовать в условиях, где возможен контакт с водой или брызгами - степень защиты IP40 не предусматривает защиту от жидкостей. Совместима с большинством стандартных светосигнальных модулей IEK и аналогичными изделиями других производителей с таким же габаритом.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1 - нормативу для коммутационной аппаратуры в системах управления. Климатическое исполнение УХЛ4 гарантирует работоспособность в закрытых помещениях с температурным диапазоном от −25C до +40C и относительной влажностью до 98%. Отсутствие защиты от влаги требует соблюдения условий эксплуатации - не устанавливать в сырых, открытых или влажных зонах.

Преимущества

• Светодиодная технология - срок службы более 50 000 часов, отказоустойчивость
• Работа от AC/DC - универсальность для различных типов цепей без дополнительных преобразователей
• Низкий потребляемый ток - не нагружает управляющие контуры
• Плоская линза - чёткое, равномерное освещение без бликов
• Комплектация «с лампой» - не требует докупки источника света

Ограничения применения

• Не предназначен для установки во внешних или влажных средах - IP40 не защищает от воды и пылевых потоков
• Не рекомендуется для высоких уровней вибраций без дополнительной фиксации
• Не подходит для замены в устройствах с напряжением выше 110 В - риск выхода из строя
• Не имеет функции мигания - для импульсной индикации нужен внешний контроллер

Примеры использования

• Индикация «работа в режиме ожидания» на пульте управления насосной станцией
• Сигнал «готовность» на панели частотного регулятора
• Предупреждение о перегрузке в распределительном щите
• Индикация активного канала в системе автоматического переключения питания

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 110 В - применение при 220 В приведёт к немедленному выходу из строя
• При установке в металлическую панель используйте изолирующую шайбу, чтобы исключить замыкание на корпус
• При групповом использовании нескольких ламп - учтите суммарный ток (до 0,02 А на каждую) при проектировании управляющей цепи
• Замена не требуется - LED-элементы служат десятки лет; если лампа не горит - проверьте питание и целостность цепи
• Артикул bls10-adds-110-k05 совпадает с другими продуктами IEK - можно заказывать запасные элементы без риска несовместимости
