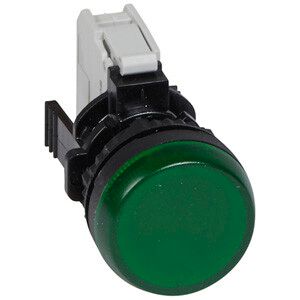

Индикатор в сборе, 230В, цвет зеленый - 023792 Legrand

Индикатор 230 В~ зеленый в сборе от Legrand (артикул 023792) - готовое световое устройство для визуального контроля наличия напряжения в сетях переменного тока. Установлен в панелях управления, оборудовании и распределительных щитах, где требуется четкий сигнал рабочего состояния.

Назначение и область применения

Индикатор 230 В~ зеленый в сборе предназначен для отображения наличия напряжения 230 В переменного тока. Применяется там, где важно быстро определить, включена ли цепь: в электрошкафах, на пультах управления станков, конвейерах, системах автоматизации и бытовых устройствах. Благодаря встроенной LED-лампе и защите IP66, подходит для установки в условиях повышенной запыленности и влажности - например, на производстве, в цехах или на улице под навесом.

Технические характеристики

• Тип напряжения: переменный ток (AC) - работает от сети 230 В +- допуск
• Лампа: светодиод (LED) - долговечная, энергоэффективная, не требует замены в течение всего срока службы
• Цвет свечения: зеленый - стандартный цвет для сигнализации “работает” или “включен”
• Номинальное напряжение: 230 В - рассчитан исключительно на работу в сетях 220–240 В AC
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Диаметр отверстия: 22 мм - для монтажа в панели с таким же отверстием
• Подключение: винтовые клеммы - надежное фиксирование проводов без пайки
• Тип линзы: плоская - равномерное рассеивание света, минимум бликов
• Цвет переднего кольца: черный - контрастный фон для яркого зеленого свечения
• Количество индикаторов: один - одиночная единица, не модульная
• В комплекте: лампа уже установлена - не нуждается в самостоятельной замене

Совместимость и монтаж

Индикатор 230 В~ зеленый в сборе Legrand 023792 монтируется в подготовленное отверстие диаметром 22 мм. Для установки потребуется вырезать отверстие в панели, продеть провода через заднюю часть корпуса и затянуть гайку с внутренней стороны. Подключение осуществляется к фазному и нулевому проводам - полярность не имеет значения. Напрямую совместим с другими элементами серии Osmoz, что позволяет собирать единые панели управления. Не поддерживает димминг или регулировку яркости - работает только в режиме “вкл/выкл”.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в сетях до 500 В AC. Защита IP66 обеспечивает безопасную эксплуатацию даже в средах с высокой влажностью и пылевой нагрузкой. Материалы корпуса - термостойкие пластиковые композиты, не поддерживающие горение. Соответствует международным нормам IEC 60664-1 для изолирующих элементов.

Преимущества

• Готов к использованию - лампа уже вмонтирована, не требует сборки
• Высокая надежность - светодиод служит десятки тысяч часов без замены
• Защита IP66 - можно использовать вне помещений и в сложных условиях
• Минимальный тепловой эффект - не нагревается при работе, безопасен рядом с чувствительными компонентами
• Простой монтаж - винтовое подключение и стандартный диаметр 22 мм

Ограничения применения

• Не предназначено для работы при постоянном токе (DC) - только 230 В AC
• Не подходит для установки под прямым потоком воды (например, на открытых площадках без навеса)
• Не является автономным источником питания - требует внешнего источника 230 В
• Не регулируется - нельзя изменить яркость или частоту мигания
• Не совместим с датчиками или контроллерами - функционирует как простой индикатор

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готово” на панели управления конвейером
• Отображение наличия напряжения в распределительном шкафу
• Визуальный контроль работы системы освещения в цеху
• Фиксация активного состояния в автоматических линиях пищевой промышленности

Практические советы

• При монтаже проверьте глубину отверстия - корпус индикатора 230 В~ зеленый в сборе Legrand 023792 выступает на 18–20 мм, убедитесь, что он не будет мешать соседним элементам
• Используйте провода с сечением 0,5–2,5 мм2 - подходят для винтовых клемм
• Не перетягивайте гайку при закручивании - это может повредить резьбу или треснуть корпус
• Если индикатор не светится, проверьте наличие напряжения на входе - сам индикатор неисправен крайне редко
• Для группового монтажа используйте другие элементы серии Osmoz - они имеют одинаковый стиль и шаг крепления
