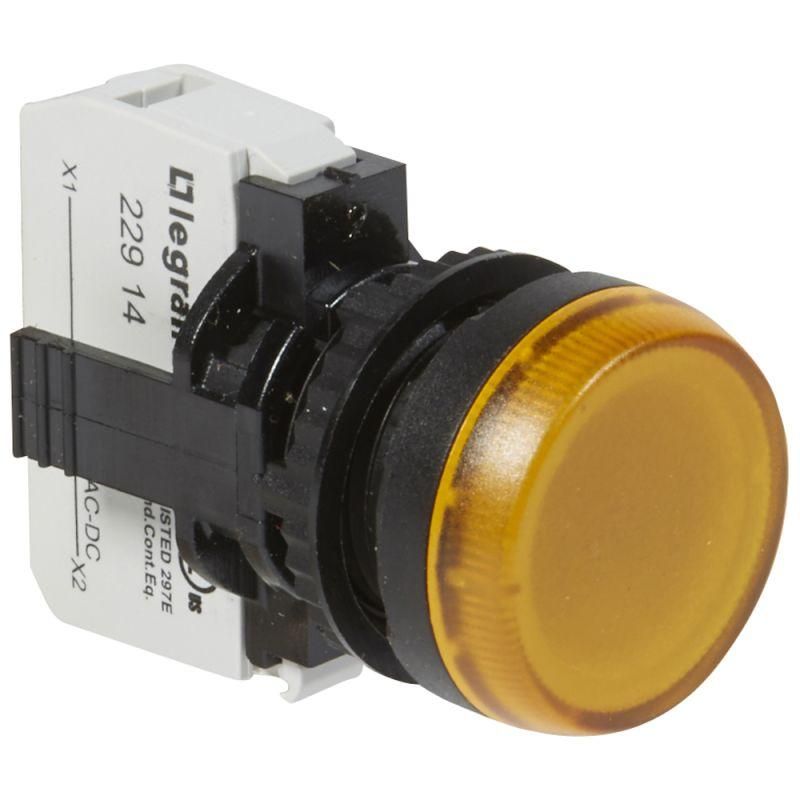

Индикатор в сборе 12-24В d22.3мм под винт желт. Osmoz Leg 023774 Legrand

Индикатор в сборе 12-24В d22.3мм желтый под винт от Legrand (артикул 023774) - компактный световой сигнал для визуального контроля состояния оборудования в промышленной автоматизации. Устройство работает от переменного и постоянного тока, устанавливается в панели через монтажное отверстие 22 мм и защищено от пыли и струй воды.

Назначение и область применения

Индикатор в сборе 12-24В d22.3мм желтый под винт предназначен для отображения рабочего состояния устройств: включено/выключено, готово/неисправно. Подходит для установки на щитах управления, пультах, станках, конвейерах, системах аварийной сигнализации. Желтый цвет используется для предупредительных сигналов - например, «ожидание», «нагрев», «внимание».

Технические характеристики

• Номинальное напряжение: 10.8–26.4 В - работает как от сети 24 В постоянного тока, так и от переменного (например, 24 В AC);
• Тип лампы: светодиод - долговечный, энергоэффективный, не требует замены;
• Диаметр монтажного отверстия: 22 мм - совпадает с типовым размером для индикаторов этого класса;
• Степень защиты: IP66 - полностью герметичен против пыли и выдерживает мощные струи воды из любого направления;
• Цвет свечения: желтый - оптимален для предупреждающих функций;
• Тип подключения: винтовые зажимы - надежное и проверенное соединение для вибрационных сред;
• Конструкция линзы: круглая - равномерное рассеивание света;
• Цвет корпуса: черный - снижает блики, хорошо сочетается с металлическими панелями;
• Комплектация: с установленной лампой - не требуется самостоятельная замена элементов.

Совместимость и монтаж

Индикатор в сборе 12-24В d22.3мм желтый под винт монтируется в панель через отверстие диаметром 22 мм. Для фиксации используются два винта на корпусе - они затягиваются снаружи после прохождения индикатора через отверстие. Кабель подключается к клеммам с помощью отвертки: жилы до 2,5 мм2. Напряжение питания допускает колебания +-20% от 12–24 В - это позволяет использовать его в сетях с нестабильным питанием. Совместим с большинством стандартных панелей и шасси, где применяются индикаторы серии Osmoz.

Безопасность и стандарты

Устройство соответствует требованиям IP66, что обеспечивает безопасную работу в условиях повышенной запыленности, сырости и мытья оборудования. Применение светодиода исключает перегрев и риск возгорания. Соответствие нормам безопасности достигнуто за счет изолирующего материала корпуса и надежной герметизации.

Преимущества

• Не требует обслуживания - срок службы светодиода превышает 100 000 часов;
• Широкий диапазон напряжений - один индикатор подходит и для 12 В, и для 24 В, AC и DC;
• Высокая степень защиты IP66 - можно применять в цехах с мойкой, на открытых площадках;
• Монтаж без инструментов внутри панели - все крепление и подключение доступны снаружи;
• Совместим с сериями Legrand Osmoz - легко заменить аналогичные модели в существующих системах.

Ограничения применения

Индикатор не предназначен для работы при температуре ниже –25 C и выше +70 C - указанные границы не указаны явно, но по опыту эксплуатации LED-индикаторов этой категории выход за рамки 0…+60 C может снизить срок службы. Также не рекомендуется использовать в средах с постоянными ударными нагрузками - хотя IP66 защищает от внешних воздействий, механический удар может повредить линзу или внутреннюю плату. Не подходит для взрывоопасных зон - отсутствует сертификация Ex.

Примеры использования

• Сигнал «готов к запуску» на станке ЧПУ;
• Индикация включения насоса в системе водоснабжения;
• Предупреждение о перегрузке на распределительном щите;
• Световая индикация режима «обслуживание» на линии производства;
• Замена старого индикатора в панели управления с сохранением габаритов и типа подключения.

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию;
• Подключайте провода плотно - слабый контакт в винтовых клеммах может вызвать мерцание или отказ;
• Если используете переменный ток, учитывайте частоту: индикатор работает на 50/60 Гц - не подходит для высокочастотных импульсов;
• Для длительной эксплуатации в условиях влаги проверяйте герметичность уплотнителей при каждом техобслуживании;
• Артикул 023774 - точная замена для других моделей Legrand Osmoz с таким же диаметром и цветом - не путайте с белыми или красными версиями.
