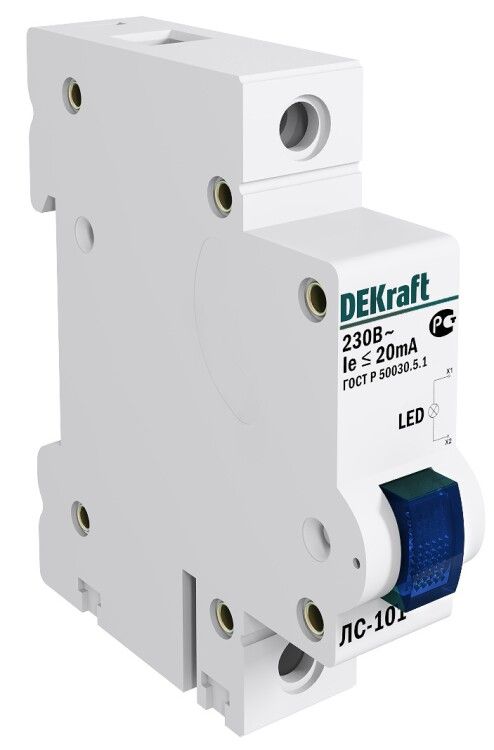

Лампа сигнальная ЛС-101 синяя LED 230В на DIN-рейку DEKraft 18006DEK

Лампа сигнальная на DIN-рейку 1P синяя LED ЛС-101 220В от DEKraft - компактное устройство для визуальной индикации состояния цепей в щитах управления. Подходит для монтажа на стандартную DIN-рейку, работает от сети 230 В переменного тока и отличается низким энергопотреблением - всего 0,5 Вт.

Назначение и область применения

Лампа сигнальная ЛС-101 220В используется для отображения состояния электрической цепи: включения, работы или аварии. Применяется в распределительных щитах, панелях управления, автоматике оборудования. Особенно удобна там, где требуется яркая, долговечная и экономичная индикация - например, в системах автоматизации, на станках, конвейерах, вентиляционном оборудовании. Цвет свечения - синий - соответствует общепринятой цветовой схеме для обозначения готовности или нормального режима работы.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечный, устойчивый к вибрациям
• Напряжение питания: 230 В переменного тока (AC)
• Мощность потребления: 0,5 Вт - минимальное энергопотребление
• Номинальный ток: 0,002 А
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и воды
• Ширина: 1 модуль (18 мм)
• Глубина установки: 73 мм
• Способ монтажа: фиксация на DIN-рейке типа TS35
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ГОСТ 50030.5.1-2005 - соответствие требованиям к аппаратуре управления

Совместимость и монтаж

Лампа ЛС-101 220В совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтируется одним движением: защелкивается на рейке, как обычный автомат. Установка возможна в любом положении - вертикально, горизонтально, даже перевёрнутой. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Напряжение 230 В позволяет подключить лампу напрямую к сети без дополнительных преобразователей.

Безопасность и стандарты

Изделие соответствует ГОСТ 50030.5.1-2005, что гарантирует безопасность при использовании в промышленных электроустановках. Класс защиты IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает защиту от внешних воздействий - поэтому лампа не предназначена для открытых площадок или помещений с высокой запылённостью/влажностью. Работает в рамках климатического исполнения УХЛ4, что делает её пригодной для большинства внутренних объектов в средней полосе России.

Преимущества

• Энергоэффективность: всего 0,5 Вт - снижает нагрузку на сеть и не требует дополнительного охлаждения
• Долгий срок службы: светодиод служит десятки тысяч часов, замена не нужна годами
• Компактность: занимает один модуль, легко встраивается в плотные щиты
• Яркий синий свет: хорошо заметен даже при ярком освещении
• Совместимость с сериями автоматов ВА-101 - единый стиль оформления щита

Ограничения применения

• Не подходит для установки во влажных, пыльных или наружных условиях из-за низкой степени защиты IP20
• Работает только от сети 230 В AC - нельзя использовать с постоянным током, 12/24 В или другими напряжениями
• Не имеет функции переключения - только индикация, не управляет нагрузкой
• Не рекомендовано применение в местах с частыми механическими ударами - корпус пластиковый, не усиленный

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Обозначение активного контура в панели управления конвейером
• Сигнал “готов” на пульте станка с ЧПУ
• Индикация наличия напряжения в распределительном щите жилого дома
• Замена старой лампочки накаливания в щите с автоматами ВА-101 - для единого дизайна

Практические советы

• Проверьте напряжение перед подключением - лампа рассчитана именно на 230 В, при меньшем напряжении будет слабо светить, при большем - выйдет из строя
• При сборке щита учитывайте глубину установки - 73 мм. Убедитесь, что за рейкой достаточно места для проводов и других элементов
• Подключение выполняйте через предохранители или автоматы - хотя лампа маломощная, она всё же часть цепи, которая должна быть защищена
• Если планируете использовать несколько ламп - выбирайте один тип (например, все ЛС-101), чтобы сохранить единообразие и упростить обслуживание
• Для условий с пылью или влагой используйте другие модели с IP65/IP67 - эта лампа не предназначена для таких задач
