LAN-тестер кабельный с PoE КТ 858C серия PROLINE - 86210 КВТ

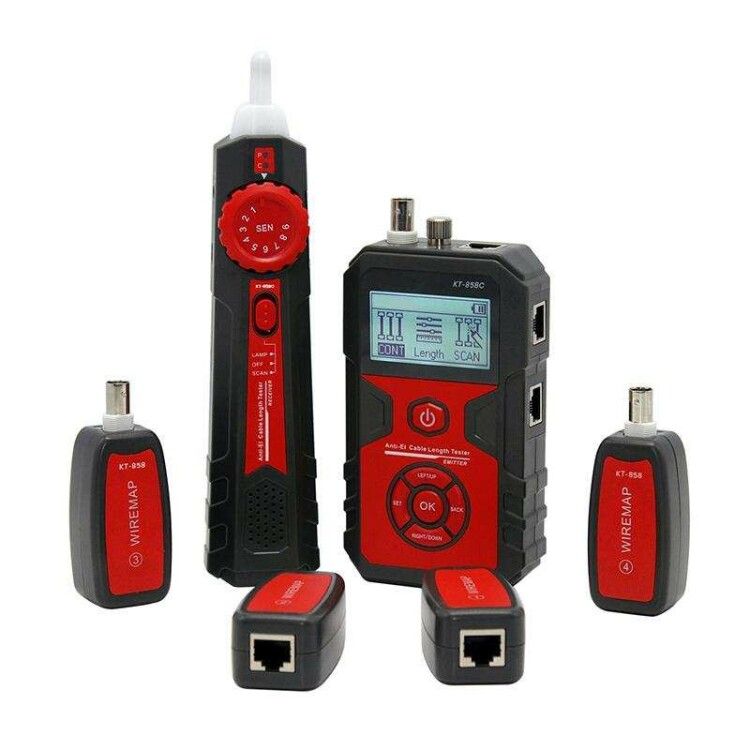

LAN-тестер кабельный с PoE КТ 858C серия PROLINE, КВТ — профессиональный прибор для диагностики, прозвонки и трассировки сетевых кабелей витой пары, коаксиальных линий и телефонных проводов, включая проверку питания по технологии PoE. Комплект состоит из передатчика и приемника с датчиком, что позволяет точно находить кабели даже в сложной проводке.

Назначение и область применения

LAN-тестер кабельный с PoE КТ 858C серия PROLINE, КВТ предназначен для:

• Поиска и идентификации конкретного кабеля среди множества других в панелях, коробках и каналах;
• Измерения длины кабелей типа Cat 5, Cat 6 до 2000 метров;
• Проверки целостности витых пар, коаксиальных (BNC) и телефонных линий;
• Обнаружения наличия напряжения PoE на портах сетевых коммутаторов;
• Визуализации мест повреждений в оптоволоконных кабелях (до 10 м);
• Трассировки скрытой проводки без вскрытия стен.

Подходит для монтажников сети, системных инженеров, телеком-специалистов и сервисных служб, работающих с локальными сетями, IP-камерами, VoIP-телефонами и оборудованием с питанием по Ethernet.

Технические характеристики

• Тип индикации: ЖК-экран + акустическая сигнализация; подсветка экрана регулируется (15 / 30 / 60 сек).
• Максимальная измеряемая длина: 2000 м — для кабелей витой пары.
• Визуализация оптоволокна: до 10 м — для выявления переломов и разрывов.
• Питание: два литиевых аккумулятора 3.7 В, 199 мАч — в передатчике и приемнике.
• Автоматическое отключение: настраивается — через 15 мин, 30 мин или 1 час.
• Габариты передатчика: 135×78×35 мм.
• Габариты приемника: 203×45×33 мм.
• Габариты датчика: 107×30×24 мм.
• Вес комплекта: 450 г (с аккумуляторами).
• Разъемы: RJ45, BNC, RJ11 (через переходник).

Совместимость и монтаж

LAN-тестер кабельный с PoE КТ 858C серия PROLINE, КВТ работает совместно со следующими типами кабелей и оборудования:

• Кабели витая пара: Cat 5e, Cat 6, Cat 6a — с разъемами RJ45;
• Коаксиальные кабели — с помощью переходника BNC-RJ11;
• Телефонные линии — через тот же переходник;
• Сетевые коммутаторы с поддержкой IEEE 802.3af/at (PoE/PoE+).

Монтаж:

1. Подключите передатчик к одному концу кабеля (RJ45 или BNC).
2. Включите прибор — он отправляет сигнал по жилам.
3. Передвижением приемника вдоль трассы найдите источник звука и световой индикации — там находится нужный кабель.
4. Для проверки PoE — подключите передатчик к порту коммутатора: наличие напряжения покажется на экране.
5. Для измерения длины — используйте режим “Length” на экране.

Не требует внешнего питания — все устройства работают от встроенных аккумуляторов.

Преимущества

• Высокая точность измерения длины — до 2000 м, с учетом реальной скорости распространения сигнала в кабеле.
• Функция проблесковой индикации позволяет отличить активный порт PoE от обычного, даже если другие кабели рядом.
• Удобная система автоматического отключения продлевает срок службы аккумуляторов.
• Звуковая и визуальная индикация позволяют работать в шумных условиях или когда невозможно смотреть на экран.
• Комплексный набор аксессуаров (наушники, зажим «Крокодил», переходники) расширяет возможности без доплат.

Ограничения применения

• Не предназначена для тестирования высокочастотных RF-сигналов или радиоканалов.
• Визуализация оптоволокна возможна только на участках до 10 м — для длинных линий требуется другое оборудование.
• Не поддерживает диагностику кабелей с активной электроникой внутри (например, USB-over-Ethernet преобразователи).
• Работает только с пассивными кабелями — не способна протестировать активные медиаконвертеры или repeaters.
• Точность измерения длины снижается при наличии помех, плохих контактах или использовании нестандартных кабелей (например, с медным ядром вместо меди).

Примеры использования

• Настройка офисной сети: поиск нужного кабеля между рабочим местом и этажным щитком.
• Монтаж IP-камер: проверка наличия PoE на порту и измерение длины кабеля до камеры.
• Ремонт телефонной системы: прозвонка старой проводки в здании с несколькими линиями.
• Строительство нового объекта: трассировка скрытой проводки в полу или за потолком без вскрытия.
• Обслуживание CCTV: диагностика коаксиального кабеля BNC с помощью переходника.

Практические советы

• Перед первым использованием полностью зарядите аккумуляторы — они идут разряженными.
• Для точного измерения длины убедитесь, что кабель не подключен к активному оборудованию на втором конце — это исказит результат.
• При работе в помещении с большим количеством кабелей — используйте наушники: звук будет четче, чем на фоне шума.
• Зажим «Крокодил» удобен для прозвонки кабелей без разъемов — например, при ремонте внутренней проводки.
• Чехол защищает прибор от пыли и ударов — храните весь комплект в нем после работы.
• Не оставляйте прибор на холоде или в сыром месте — аккумуляторы теряют емкость при температуре ниже 0°C.
• Если экран не отображает данные — проверьте уровень заряда: недостаточно энергии — нет сигнала.
