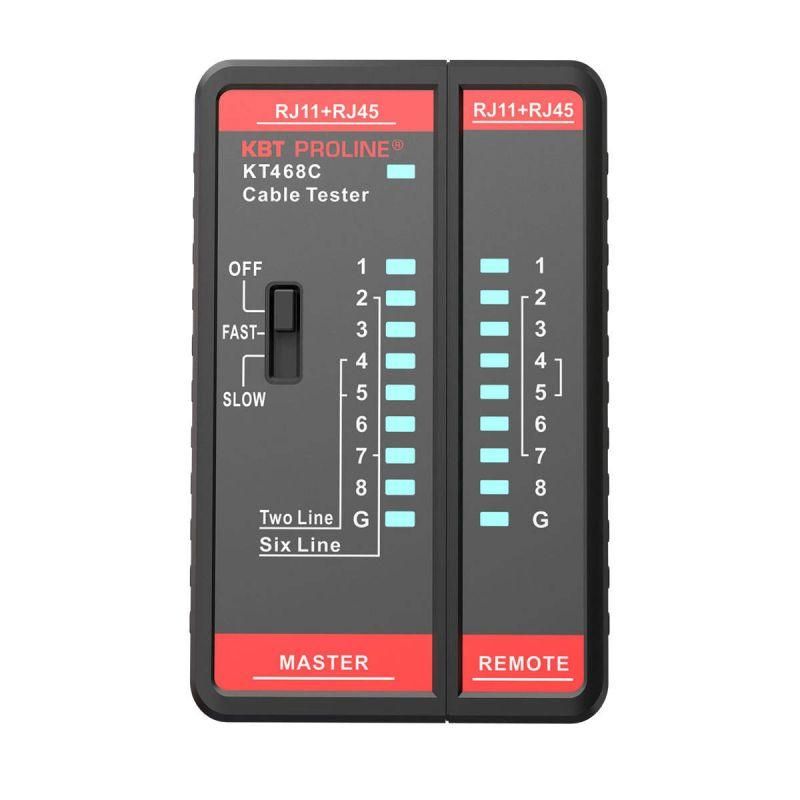

LAN-тестер кабельный KT 468С серия PROLINE | 88552 КВТ

LAN-тестер кабельный KT 468С серия PROLINE, КВТ - компактный инструмент для быстрой диагностики Ethernet- и телефонных кабелей типа «витая пара». Подходит для монтажников, системных администраторов и техников, которым нужно проверить целостность соединений, обжим разъёмов и выявить скрытые дефекты без сложного оборудования.

Назначение и область применения

LAN-тестер кабельный KT 468С серия PROLINE, КВТ предназначен для проверки работоспособности кабелей на основе витой пары и телефонных проводов. Он позволяет определить наличие обрывов, коротких замыканий, неверную распиновку контактов и повреждения экрана. Удобен при установке, обслуживании и ремонте сетей в офисах, жилых домах, на объектах связи и промышленном оборудовании.

Технические характеристики

• Тип кабеля: экранированные и неэкранированные витые пары (UTP/STP), телефонные кабели с разъёмами RJ45 и RJ11
• Максимальная длина проверяемого кабеля: до 305 метров
• Индикация: светодиодная (по каналам) + акустический сигнал при обнаружении ошибки
• Режимы тестирования: стандартный и ускоренный (быстрая проверка на наличие связности)
• Питание: две батарейки AA 1,5 В (в комплекте)
• Габариты передатчика: 96×37×24 мм
• Габариты датчика: 96×27×24 мм
• Вес комплекта (без батареек): 68 г
• Разъёмы: универсальный порт RJ45/RJ11 (один разъём для обоих типов кабелей)

Совместимость и монтаж

LAN-тестер кабельный KT 468С серия PROLINE, КВТ совместим с любыми кабелями стандарта Cat5e и выше, а также с аналоговыми телефонными линиями. Для работы достаточно подключить передатчик к одному концу кабеля, а датчик - к другому. Оба устройства автоматически синхронизируются при включении. Нет необходимости в настройках или программировании.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Работает при напряжениях ниже безопасного уровня - не представляет опасности при использовании в сетях с питанием до 100 В постоянного тока. Не предназначено для тестирования высоковольтных или силовых цепей.

Преимущества

• Два режима тестирования позволяют быстро найти базовые проблемы или детально проанализировать каждый контакт
• Общий порт RJ45/RJ11 исключает необходимость менять переходники при работе с разными типами кабелей
• Легкий вес и компактные размеры делают устройство удобным для ношения в сумке или кармане
• Автоматическое определение состояния каждого из 8 контактов в витой паре - включая экран
• Звуковая индикация помогает находить ошибки даже при плохом освещении

Ограничения применения

• Не способен определять скорость передачи данных или качество сигнала - только физическую целостность кабеля
• Максимальная длина проверки - 305 м; более длинные кабели могут давать ложные результаты
• Не работает с оптоволоконными кабелями или коаксиальными линиями
• Не поддерживает PoE-питание - нельзя проверить работу питания через Ethernet
• Требует наличия двух батареек; при их разряде индикация становится нестабильной

Примеры использования

• Проверка нового кабеля перед подключением к коммутатору
• Поиск обрыва в стеновой проводке после ремонта
• Настройка IP-камеры или VoIP-телефона на рабочем месте
• Диагностика сети в многоквартирном доме при жалобах на отсутствие интернета
• Тестирование телефонных линий в офисе при замене аппаратов

Практические советы

• Перед каждым тестом убедитесь, что батарейки заряжены - слабый свет или пропущенные звуки могут указывать на разряд, а не на проблему кабеля
• При проверке кабеля с экраном используйте режим полной диагностики, чтобы увидеть состояние экрана (обычно он отображается как 9-й контакт)
• Если датчик не реагирует, попробуйте поменять местами передатчик и датчик - иногда ошибка возникает из-за неправильного подключения одного из устройств
• Храните устройство в сухом месте; хотя корпус защищён, IP-класс защиты не указан - избегайте воздействия воды и пыли
• Для массового тестирования используйте ускоренный режим - он занимает меньше времени и даёт достаточную информацию для предварительной проверки
