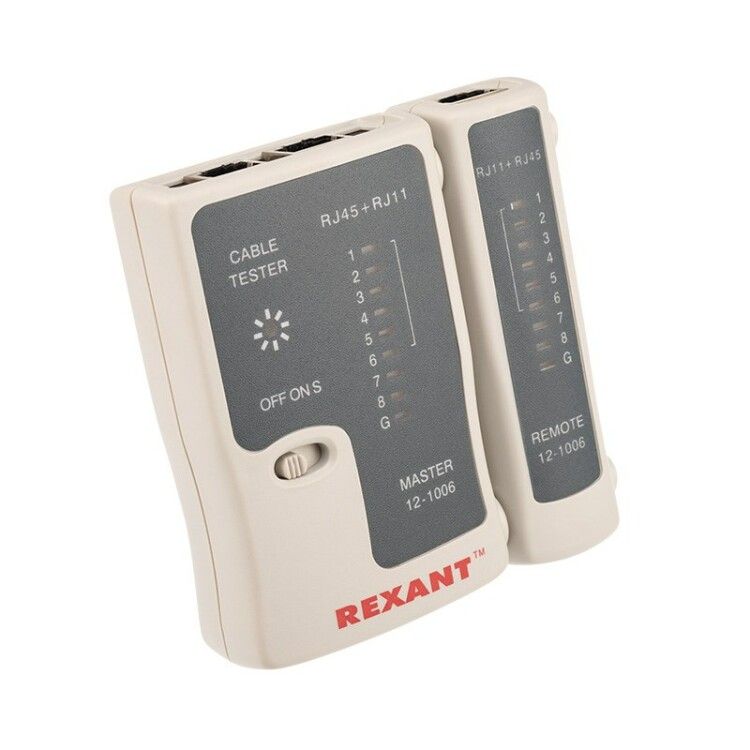

Тестер кабеля RJ45+RJ11 (HT-C004) (TL-468) Rexant 12-1006 MEET

Тестер кабеля RJ45 и RJ11, модель 468 от REXANT - портативный прибор для проверки целостности и правильности обжима Ethernet-кабелей и телефонных линий. Устройство помогает быстро найти обрывы, короткие замыкания и неверную распиновку в витой паре и коаксиальных телефонах. Артикулы 12-1006 и etm12-1006 соответствуют одной модели.

Назначение и область применения

Тестер кабеля RJ45 и RJ11, модель 468 используется для диагностики сетевых и телефонных кабелей. Применяется при установке, обслуживании и ремонте компьютерных сетей, IP-камер, VoIP-телефонов, систем безопасности и других устройств, использующих разъёмы RJ45 или RJ11/RJ12. Подходит для работы как в мастерских, так и на объектах - например, при прокладке кабеля в офисах, жилых домах или на производстве.

Технические характеристики

• Тип индикации: светодиодная и звуковая - показывает состояние каждого провода и сигнализирует о неисправностях;
• Питание: 9 В (батарея типа 6F22 / KRONE, не входит в комплект);
• Поддерживаемые разъёмы: RJ45 (для Ethernet) и RJ11/RJ12 (для телефонных линий);
• Количество каналов: до 8 для RJ45, до 6 для RJ11/RJ12;
• Обнаруживает: обрывы, короткие замыкания, перепутанные пары, неправильную последовательность обжима;
• Конструкция: два блока - передатчик и удалённый приёмник;
• Корпус: ударопрочная пластмасса, защищает от механических повреждений при работе в полевых условиях.

Совместимость и монтаж

Тестер кабеля RJ45 и RJ11, модель 468 совместим с любыми кабелями, оснащёнными стандартными разъёмами RJ45 (Cat5e/Cat6) и RJ11/RJ12 (телефонные). Для работы необходимо подключить передатчик к одному концу кабеля, а приёмник - к другому. Оба устройства работают автономно, требуют только батареи 9 В. Никаких настроек или программ не требуется - прибор работает сразу после включения.

Безопасность и стандарты

Устройство не предназначено для проверки кабелей под напряжением выше 50 В постоянного тока. Не использовать для диагностики силовых линий, высоковольтных цепей или активных телефонных линий с напряжением вызова (до 90 В переменного тока). Безопасность обеспечивается за счёт низковольтного принципа работы - прибор не создаёт опасного потенциала.

Преимущества

• Два блока позволяют проверять кабели длиной до нескольких десятков метров без необходимости находиться у обоих концов одновременно;
• Светодиодная индикация на обоих блоках даёт наглядную картину состояния всех проводов;
• Звуковой сигнал помогает быстро определить проблему даже при плохом освещении;
• Ударопрочный корпус выдерживает случайные падения и работу в сложных условиях;
• Легко хранится и перевозится благодаря компактным габаритам.

Ограничения применения

• Не поддерживает автоматическое определение категории кабеля (например, Cat5e vs Cat6);
• Не способен проверить скорость передачи данных или уровень шума - только физическую связность;
• Требует самостоятельной установки батареи 9 В - она не входит в комплект;
• Не рекомендован для использования на кабелях с активной передачей трафика - возможны ложные показания.

Примеры использования

• Проверка нового обжатого patch-cord перед подключением к коммутатору;
• Поиск обрыва в скрытой проводке между этажами здания;
• Диагностика неисправного телефонного кабеля в офисной АТС;
• Проверка кабелей для IP-камер или терморегуляторов в системах умного дома;
• Работа с кросс-соединениями в распределительных щитках.

Практические советы

• Перед использованием всегда проверяйте наличие заряда батареи - слабый сигнал может давать ложные результаты;
• Используйте одинаковые типы разъёмов на обоих концах кабеля - адаптеры могут исказить показания;
• При обнаружении перепутанных пар (например, 1–3, 2–6) - перепрессуйте коннекторы согласно T568A/B;
• Храните прибор в сухом месте; при длительном неиспользовании извлекайте батарею, чтобы избежать протечек;
• Посадочные размеры разъёмов стандартизированы - подходят к любым RJ45 и RJ11/RJ12 без адаптеров.
