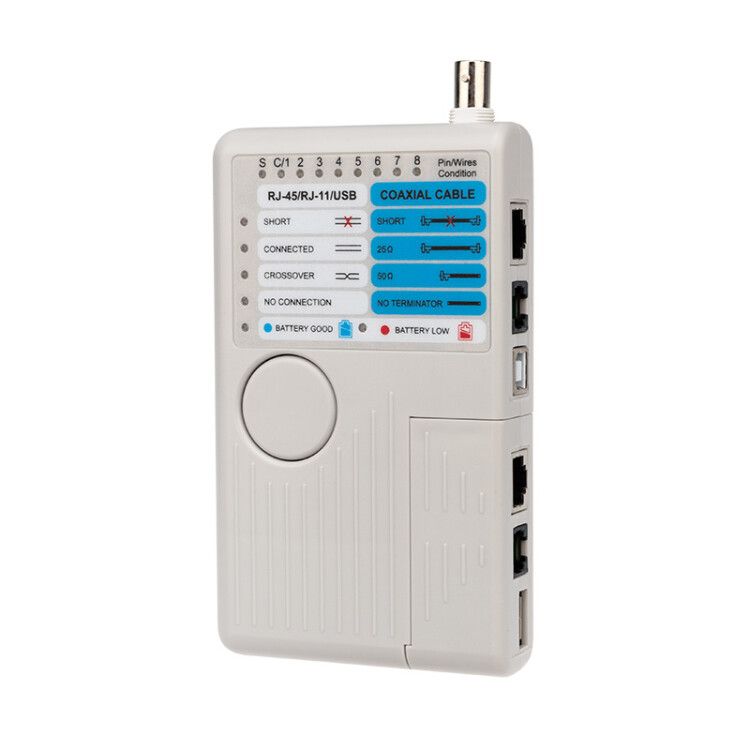

Тестер кабеля универсальный RJ-45+RJ-11+RJ-12+USB+BNC 2468 | 12-1003 REXANT MEET

Универсальный тестер кабеля REXANT 12-1003 позволяет проверить целостность и правильность соединений в сетевых, телефонных, USB и коаксиальных кабелях. Устройство сочетает простоту использования с надежностью, что делает его удобным решением для монтажников, техников и специалистов по связи.

Назначение и область применения

Тестер кабеля REXANT 12-1003 предназначен для быстрой диагностики работоспособности кабельных линий. Он подходит для проверки:

• витых пар (Ethernet, RJ-45)
• телефонных кабелей (RJ-11, RJ-12)
• коаксиальных кабелей с разъемами BNC
• USB-кабелей с разъемами Type-A на одном конце и Type-B на другом
• кабелей IEEE 1394 (FireWire) с разъемами типа L на обоих концах

Подходит для работы в офисах, на объектах связи, в центрах обработки данных, при установке видеонаблюдения и в условиях полевой эксплуатации.

Технические характеристики

• Тип индикации: светодиодная и звуковая - наглядно показывает наличие обрывов, перепутанных проводов, замыканий
• Максимальная длина тестируемого кабеля: до 200 метров
• Встроенная функция: BNC-терминатор 25/50 Ом - обеспечивает корректное завершение коаксиальной линии при тестировании
• Индикация состояния батареи: предупреждает о низком уровне заряда
• Питание: батарея 9 В (тип 6F22, не входит в комплект)
• Габариты: 144 × 86 × 25,5 мм
• Вес: 128 г
• Корпус: ударопрочная пластмасса, устойчив к механическим воздействиям

Совместимость и монтаж

Тестер работает в паре: один модуль подключается к одному концу кабеля, второй - к противоположному. Оба блока связаны беспроводно, поэтому не требуют дополнительных кабелей между собой. Для начала теста достаточно вставить разъемы в соответствующие порты - устройство автоматически определяет тип кабеля и запускает диагностику.

Не поддерживает тестирование USB-C, Thunderbolt, HDMI или других современных интерфейсов. Также не проверяет PoE-питание или скорость передачи данных - только физическую целостность соединения.

Безопасность и стандарты

Устройство не имеет сертификатов безопасности, таких как CE или UL, но выполнено в соответствии с требованиями к низковольтным диагностическим приборам. Работает исключительно на напряжении 9 В, что исключает риск поражения электрическим током. Не предназначено для использования во взрывоопасных средах.

Преимущества

• Поддержка пяти типов разъемов в одном устройстве - снижает необходимость в нескольких приборах
• Четкая визуальная и звуковая индикация - результат виден даже при плохом освещении
• Встроенный BNC-терминатор - экономит время и исключает необходимость в отдельном оборудовании
• Легкий вес и компактный корпус - легко помещается в сумку или карман
• Простота использования - не требует настроек, обучение занимает минуты

Ограничения применения

• Не поддерживает автономное питание - требуется собственная батарея 9 В (не входит в комплект)
• Не способен определить качество передачи сигнала, скорость или наличие PoE
• Не совместим с USB-C, DisplayPort, HDMI, SFP и другими новыми форматами
• Тестирование кабелей длиннее 200 м может давать неверные результаты
• Не рассчитан на постоянную работу - рекомендовано использовать периодически, не более 10–15 минут подряд

Примеры использования

• Проверка Ethernet-кабеля после прокладки в стене - выявляет обрыв или неправильную распиновку
• Диагностика старого телефонного кабеля в офисе - определяет, какие жилы работают
• Настройка камеры видеонаблюдения с BNC-разъемом - проверяет целостность коаксиального кабеля и правильность терминирования
• Тест USB-кабеля для принтера - убеждается, что все контакты подключены правильно
• Обслуживание оборудования с FireWire (IEEE 1394) - например, старые аудиоинтерфейсы

Практические советы

• Перед использованием всегда проверяйте уровень заряда батареи - слабый сигнал может давать ложные результаты
• Используйте чехол из комплекта для защиты от пыли и повреждений при перевозке
• При тестировании BNC-кабелей обязательно используйте встроенный терминатор - без него возможны некорректные показания
• Не подключайте кабели с высоким напряжением - прибор предназначен только для слаботочных систем
• Храните тестер в сухом месте - повышенная влажность может повредить контактные площадки
• Запасная батарея 9 В должна быть всегда под рукой - особенно при работе на удалённых объектах
