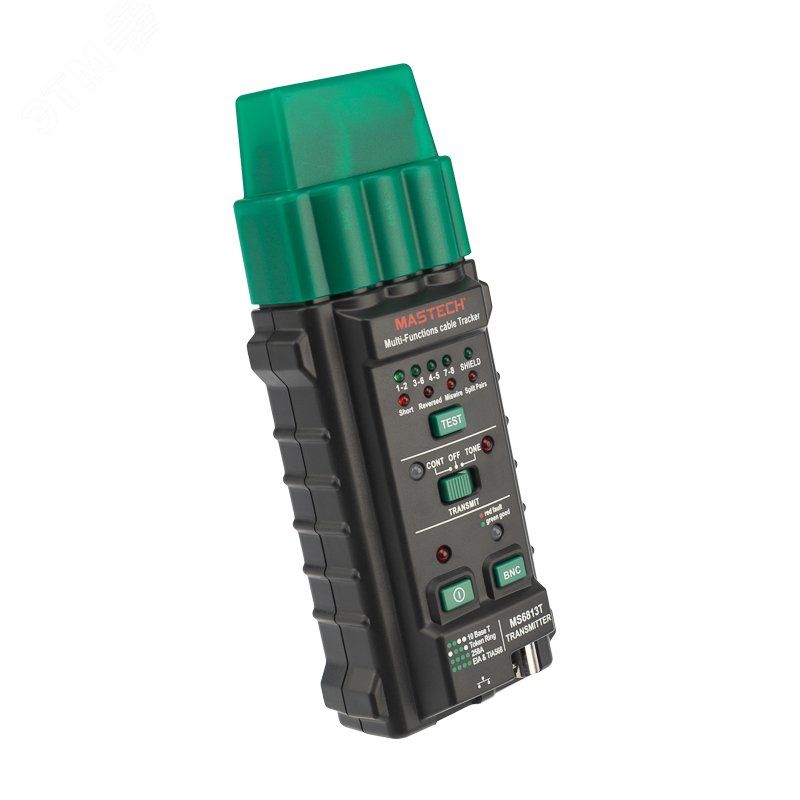

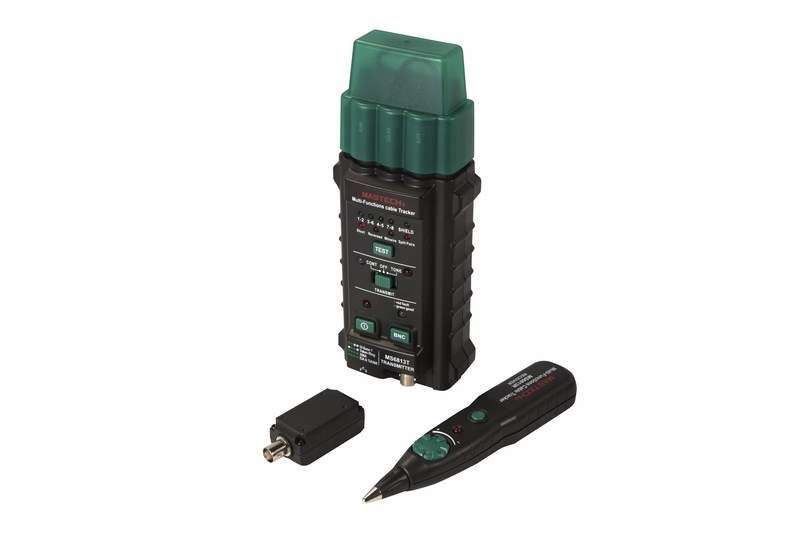

Тестер трассоискатель с генератором сигнала MS6813 MASTECH - 13-1221 MEET

Тестер с генератором сигнала MS6813T - многофункциональный прибор от Mastech, предназначенный для диагностики кабельных сетей: от скрытой проводки до Ethernet и телефонных линий. Устройство сочетает генератор сигнала и детектор, позволяя находить обрывы, КЗ и определять трассу даже без напряжения в кабеле.

Назначение и область применения

Тестер с генератором сигнала MS6813T используется для проверки целостности и правильности подключения кабелей в условиях, когда невозможно использовать обычные мультиметры - например, при скрытой прокладке или отсутствии питания. Подходит для работы с витой парой (UTP/STP), коаксиальными кабелями, телефонными линиями и LAN-сетями. Применяется при монтаже, ремонте и диагностике систем связи, домашней и офисной электропроводки, а также в строительстве и обслуживании объектов с коммуникациями.

Технические характеристики

• Питание: 9 В (батарея типа «Крона»)
• Индикация: светодиодная + акустическая (динамик в приемнике)
• Частота генерируемого сигнала: 1,5 кГц
• Частота восприятия сигнала приемником: 100–300 кГц
• Максимальная глубина обнаружения: до 300 мм
• Подключение: крокодилы, RJ45, RCA (коаксиал), RJ11 (телефон)

Совместимость и монтаж

Передатчик MS6813T подключается напрямую к кабелю через зажимы «крокодилы» или специальные разъёмы: RJ45 для LAN, RJ11 для телефона, RCA для коаксиала. Приёмник работает беспроводно - достаточно провести им вдоль поверхности стены или кабельного канала. Нельзя подключать передатчик к кабелю, находящемуся под напряжением! Для безопасной работы всегда отключите питание перед подсоединением устройства.

Безопасность и стандарты

Производитель SDS обеспечивает контроль качества и калибровку каждого прибора. Тестер с генератором сигнала MS6813T соответствует требованиям безопасности для бытового и профессионального электроинструмента класса II (двойная изоляция). Не используйте устройство во взрывоопасных средах или при повышенной влажности - корпус не имеет защиты IP.

Преимущества

• Не требует настроек - включил и работай
• Обнаруживает обрывы и КЗ даже в обесточенной проводке
• Работает с различными типами кабелей: UTP, STP, коаксиал, телефонные линии
• Акустический сигнал позволяет находить кабель слепо - без визуального контроля
• Эргономичный дизайн и компактный размер
• В комплекте - практичная сумка для переноски

Ограничения применения

• Не применяется для кабелей под напряжением - риск повреждения прибора и травмы
• Максимальная глубина обнаружения - 300 мм; не подходит для кабелей в бетонных плитах толще 30 см
• Не определяет точную длину кабеля - только местоположение обрыва
• Не работает с оптоволокном и радиоканалами
• При наличии сильных помех (например, рядом с силовым кабелем) чувствительность снижается

Примеры использования

• Поиск обрыва в LAN-кабеле за стеной перед заменой розетки
• Проверка целостности витой пары при установке IP-камеры
• Выявление короткого замыкания в старой телефонной линии
• Нахождение трассы скрытой проводки перед сверлением стены
• Тестирование коаксиального кабеля TV-антенны после ремонта

Практические советы

• Перед использованием проверяйте уровень заряда батареи - слабый сигнал затрудняет поиск
• Для лучшей точности совмещайте работу передатчика и приёмника: один подключён к кабелю, второй движется вдоль трассы
• Если кабель экранированный - подключайте передатчик к жиле и экрану одновременно
• При работе с несколькими кабелями в одном канале - временно отключите лишние, чтобы избежать путаницы
• Храните прибор в сухом месте - батарея «Крона» может протекать при высокой температуре
• Учитывайте посадочные разъёмы: RJ45, RJ11 и RCA должны точно подходить к вашему кабелю - адаптеры не входят в комплект
