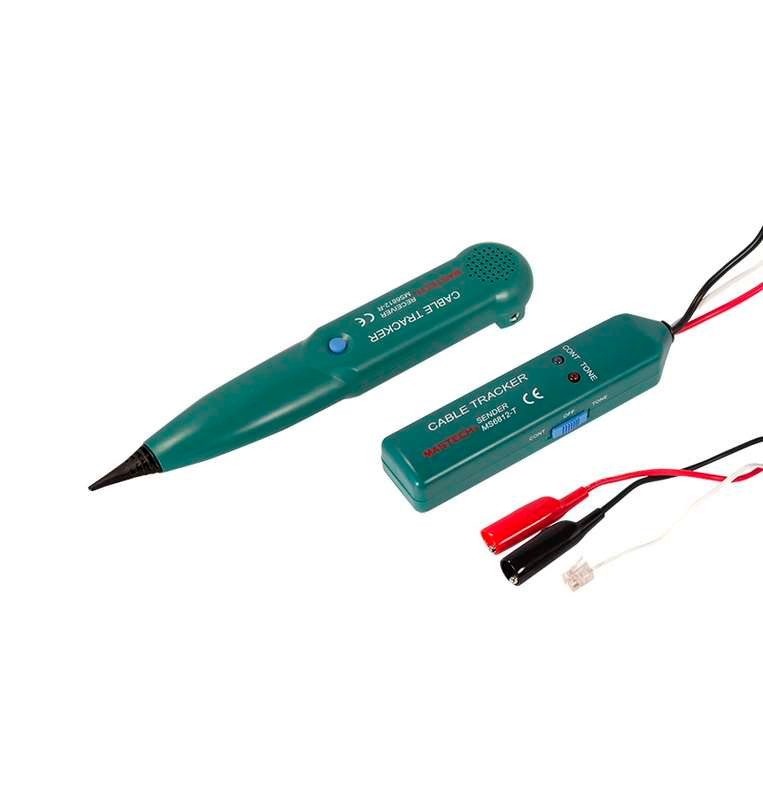

Тестер с генератором сигнала MS6812 - многофункциональный трассоискатель от Mastech, сочетающий передатчик и приемник для диагностики кабельных линий: от проверки целостности телефонных проводов до точного поиска мест обрывов в скрытой проводке.

Назначение и область применения

Тестер с генератором сигнала MS6812 используется для поиска и диагностики повреждений в медных кабелях, где обычное измерение напряжения невозможно - например, когда линия обесточена или закрыта в стене. Подходит для работы с телефонными линиями, сетями связи, слаботочными системами и скрытыми силовыми проводами. Применяется при монтаже, ремонте и обслуживании коммуникаций в жилых домах, офисах, на объектах связи и промышленных площадках.

Технические характеристики

• Тип устройства: трассоискатель с передатчиком и приемником
• Выходное напряжение передатчика: 9 В (питание от батареи типа «Крона»)
• Частота генерируемого сигнала: 1,5 кГц
• Частота принимаемого сигнала: 100–300 кГц
• Максимальная дальность обнаружения: до 300 мм (при близком расположении к кабелю)
• Максимальное расстояние между передатчиком и приемником: 50 м (чувствительность снижается с расстоянием - на пределе до 200 мм)
• Индикация: светодиодная + акустическая (динамик и разъем 3,5 мм для наушников)
• Размер приемника: 238×43×26 мм
• Размер передатчика: 145×35×25 мм
• Вес приемника: 106 г
• Вес передатчика: 114 г
• Подключение к кабелю: два зажима «крокодил» и телефонный разъем RJ11
• Комплектация: сумка для переноски, патч-корд

Совместимость и монтаж

Передатчик подключается напрямую к двум жилам кабеля через зажимы «крокодил». Для проверки телефонной линии используется стандартный разъем RJ11. Убедитесь, что линия полностью обесточена перед подключением передатчика - устройство не работает при наличии напряжения сети 220 В. Приемник перемещают над поверхностью стены или кабельным каналом; он реагирует на магнитное поле, созданное сигналом. Патч-корд позволяет протестировать активную телефонную линию без внешнего подключения.

Безопасность и стандарты

Тестер с генератором сигнала MS6812 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Калибровка и тестирование проведены под контролем SDS. Не используйте прибор на линиях под напряжением выше 50 В переменного тока - риск поражения электрическим током. Батарея 9 В безопасна при соблюдении правил замены.

Преимущества

• Обнаруживает разрывы даже в обесточенных кабелях за счет искусственного сигнала от передатчика
• Точно определяет маршрут прокладки скрытой проводки без вскрытия стен
• Звуковая индикация с возможностью подключения наушников - позволяет работать в шумных условиях
• Легкий вес и компактные размеры обеспечивают комфорт при длительном использовании
• Встроенные зажимы и телефонный разъем позволяют тестировать сразу несколько типов линий
• Сумка в комплекте обеспечивает защиту и удобную транспортировку

Ограничения применения

• Не применяйте для поиска высоковольтных силовых кабелей (220 В и выше)
• На расстоянии более 50 м от передатчика чувствительность значительно снижается - поиск становится затруднителен
• Не работает эффективно рядом с источниками помех: трансформаторами, двигателями, Wi-Fi роутерами
• Не способен различить параллельные кабели на малом расстоянии друг от друга - требуется осторожность при плотной укладке
• Не подходит для автоматической детекции цветовой маркировки жил - только физическое обнаружение сигнала

Примеры использования

• Поиск обрыва в телефонной линии внутри стены после отказа связи
• Определение маршрута скрытой витой пары перед установкой розетки
• Проверка целостности кабеля CCTV перед подключением камеры
• Локализация повреждения в LAN-проводке в офисе без демонтажа плинтусов
• Тестирование старой телефонной проводки перед её реконструкцией

Практические советы

• Перед началом работы всегда выключайте питание на линии - даже если она кажется обесточенной
• Используйте наушники в шумных помещениях: они усиливают четкость сигнала и снижают влияние окружающего шума
• Для максимальной точности двигайте приемник медленно и параллельно полу - резкие движения снижают чувствительность
• При работе с несколькими кабелями в одном канале временно отключите другие линии - это исключит перекрестные помехи
• Заменяйте батарею «Крона» при ослаблении сигнала или мерцающих светодиодах - даже новая батарея теряет заряд за 2–3 часа непрерывной работы
• Храните прибор в комплектной сумке - это продлевает срок службы контактов и защиты корпуса
