Тестер с генератором сигнала MS6810 MASTECH - 13-1222 MEET

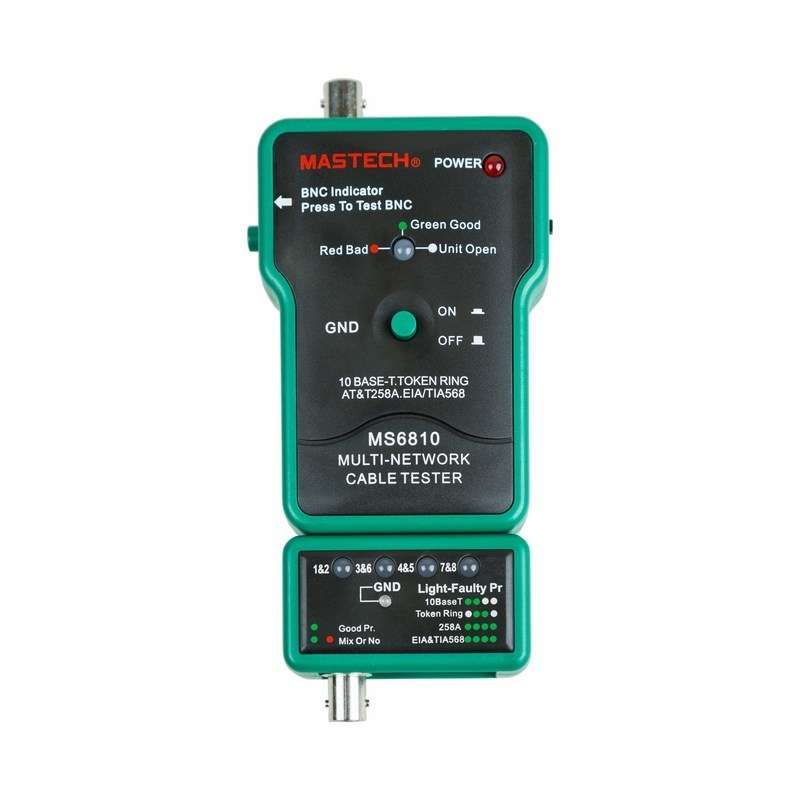

Тестер с генератором сигнала MS6810 от MASTECH - компактный многофункциональный прибор для быстрой диагностики кабелей типа «витая пара» и коаксиальных соединений BNC. Устройство сочетает функции тестера и генератора сигнала, что позволяет выявить обрывы, короткие замыкания и некорректную распиновку без необходимости подключать удалённый модуль.

Назначение и область применения

Тестер с генератором сигнала MS6810 предназначен для проверки целостности и правильной коммутации кабельных линий в локальных сетях. Подходит для работы с неэкранированными (UTP) и экранированными (STP) кабелями с разъёмами RJ45, а также с коаксиальными кабелями (BNC). Часто используется при монтаже, обслуживании и ремонте сетей Ethernet, телефонии, видеонаблюдения и систем управления зданием.

Технические характеристики

• Максимальная длина проверяемого кабеля «витая пара»: до 200 метров
• Поддержка стандартов распиновки: T568A, T568B, 10Base-T, Token Ring
• Тип индикации: светодиодная (LED) + акустический сигнал
• Автоматическое определение: обрывов, коротких замыканий, перепутанных и перевёрнутых пар
• Габариты основного блока: 110 × 70 × 25 мм
• Габариты съемного блока: 60 × 35 × 25 мм
• Режим энергосбережения: спящий режим и автоотключение при бездействии
• Индикация уровня заряда батареи: светодиодный индикатор

Совместимость и монтаж

Тестер с генератором сигнала MS6810 работает совместно с кабелями RJ45 (8P8C) и BNC. Для проверки требуется подключить основной блок к одному концу кабеля, а съемный блок - к другому. Оба блока физически связаны через разъёмы, которые легко защёлкиваются. Съемный блок можно временно отсоединить и использовать автономно, но он не имеет собственного экрана - все данные выводятся на основном устройстве. Кабели должны иметь исправные разъёмы; повреждённые или плохо обжатые контакты могут давать ложные результаты.

Преимущества

• Обнаруживает типы ошибок без второго устройства - благодаря встроенному генератору сигнала
• Чёткая визуальная и звуковая индикация: каждый тип ошибки показывается отдельным набором LED
• Компактный дизайн: удобно помещается в карман или инструментальный чемодан
• Энергоэффективность: длительная работа от одной батареи благодаря автоотключению
• Съемный блок крепится к основному - снижает риск потери детали

Ограничения применения

• Не способен измерять напряжение, ток, сопротивление или ёмкость - не является мультиметром
• Не поддерживает кабели с более чем 8 жилами (например, 10/100BASE-TX и выше работают нормально, но 10GBASE-T требует более сложных тестеров)
• Не определяет скорость передачи данных или уровень шума - только целостность проводников и распиновку
• Не рекомендован для проверки кабелей с активной электроникой (например, PoE-сплиттерами) - возможны ложные срабатывания

Примеры использования

• Проверка новой сети офиса после укладки кабелей в плинтусах
• Поиск неисправности в кабеле камеры видеонаблюдения
• Диагностика обрыва в телефонной линии в многоквартирном доме
• Настройка маршрутизатора или IP-камеры: подтверждение правильности обжима RJ45
• Тестирование кабелей BNC в аналоговых системах CCTV

Практические советы

• Перед тестированием всегда проверяйте, чтобы оба конца кабеля были свободны и не подключены к оборудованию
• Учитывайте максимальную длину 200 м - при длинных трассах точность может снижаться
• Заменяйте батареи при появлении индикации низкого заряда - слабый источник питания влияет на надёжность сигнала
• Храните съемный блок пристёгнутым к основному - так он не потеряется на объекте
• Используйте нейлоновый чехол из комплекта для защиты от пыли и механических повреждений
• MS6810 не предназначен для сертификации кабелей по классам Cat5e/Cat6 - для этого нужны профессиональные аналитические тестеры
