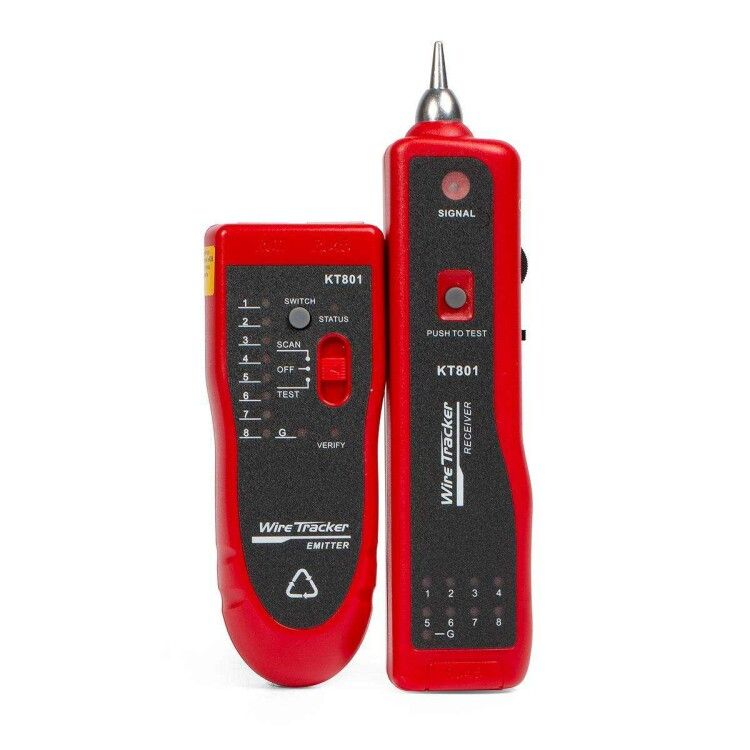

LAN-тестер кабельный с тон-генератором KT 801 PROLINE | 86213 КВТ

Лан-тестер кабельный с тон-генератором KT 801 серия PROLINE, КВТ — это портативный инструмент для проверки целостности, прозвонки и поиска кабелей витой пары, телефонных линий и электропроводки. Устройство сочетает функции тестера и тон-генератора, что делает его незаменимым для монтажников и сетевых инженеров при работе с коммуникационными системами.

Назначение и область применения

Лан-тестер кабельный с тон-генератором KT 801 серия PROLINE, КВТ предназначен для:

• Поиска и определения маршрута прокладки кабелей витой пары, телефонных проводов и электропроводки в стенах, кабельных каналах и пучках;
• Обнаружения обрывов, коротких замыканий и неверной распайки жил в Ethernet-кабелях;
• Идентификации конкретного кабеля среди множества других в коммутационных шкафах, на кроссовых панелях и у роутеров;
• Проверки полярности и наличия постоянного напряжения на линии;
• Замены базового кабельного тестера при диагностике RJ45 и RJ11 соединений.

Подходит для работ в офисах, дата-центрах, жилых домах, на объектах связи и промышленных площадках.

Технические характеристики

• Тип кабеля: витая пара, телефонный кабель, электропроводка
• Максимальная дальность поиска: до 2000 метров
• Частота тонального сигнала: 1000 Гц
• Тип сигнала: двухтоновый, настраиваемый
• Выходной уровень сигнала: до 8 В (размах)
• Индикация: светодиодная + акустическая (с регулировкой громкости)
• Уровень заряда батарей: предупреждение при напряжении ниже 6 В
• Питание: две батарейки 9 В типа «Крона» (6F22)
• Габариты передатчика: 126×49×34 мм
• Габариты приемника: 175×42×27 мм
• Вес комплекта с батарейками: 420 г

Совместимость и монтаж

Лан-тестер кабельный с тон-генератором KT 801 серия PROLINE, КВТ работает с любыми стандартными кабелями категории UTP/STP Cat5e и выше, а также с аналоговыми телефонными линиями (RJ11).

• Передатчик подключается к одному концу кабеля через разъемы RJ45, RJ11 или крокодильчики — в зависимости от задачи.
• Приемник перемещают вдоль трассы; он реагирует на тон-сигнал, усиливая его звук и свет при приближении к нужному кабелю.
• В комплекте есть три переходника: RJ45–RJ45, RJ11–RJ11 и RJ11–крокодилы — они позволяют подключить устройство к любому типу контактов.
• Не требует внешнего питания — работает автономно на стандартных батарейках.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Напряжение на выходе передатчика безопасно для человека и не повредит чувствительную сетевую аппаратуру. Однако не предназначено для работы с высоковольтными силовыми линиями (выше 48 В постоянного тока).

Преимущества

• Комбинированная функция: тестирование + поиск кабеля в одном корпусе — экономит время и инструменты.
• Двухтоновый сигнал позволяет точно отличить целевой кабель от помех и соседних линий.
• Наушники обеспечивают работу в шумных помещениях — например, рядом с серверным оборудованием.
• Фонарик на приемнике освещает труднодоступные места — удобно при работе в щитовых или за потолком.
• Автоматическое оповещение о слабых батарейках снижает риск отказа в процессе работы.

Ограничения применения

• Не подходит для поиска кабелей в металлических трубах или экранированных лотках — сигнал может ослабевать или искажаться.
• Работает только с активными (питаемыми) и пассивными (неэнергетическими) кабелями; не обнаруживает кабели, полностью отключенные от всех источников.
• Максимальная длина 2000 м достигается при идеальных условиях — в реальной среде с перегибами, соединениями и помехами эффективная дальность может составлять 1200–1500 м.
• Не является профессиональным анализатором качества кабеля — не показывает затухание, NEXT, PSNEXT и другие параметры Ethernet-тестирования.

Примеры использования

• При прокладке новой сети в офисе: находите, какой из десятков кабелей в пучке ведёт к конкретному рабочему месту.
• При ремонте телефонной системы: определяете, где оборвана линия на кроссовой панели.
• При переоборудовании помещений: проверяете, не перепутаны ли фазы в старой проводке перед подключением розеток.
• При обслуживании IP-камер: проверяете целостность кабеля между камерой и PoE-инжектором.

Практические советы

• Перед использованием всегда проверяйте наличие батареек — даже новые могут иметь низкий заряд после хранения.
• При поиске кабеля в пучке начинайте с максимальной чувствительности приемника, затем снижайте её, чтобы исключить ложные срабатывания.
• Используйте крокодильчики для подключения к нестандартным контактам — например, к медным жилам в стене или к клеммам на распределительной коробке.
• Не оставляйте устройство в холодном или влажном месте — батарейки теряют емкость при температуре ниже 0 °C.
• Для точного определения точки обрыва используйте метод «приближения»: двигайте приемник вдоль трассы, пока звук не станет наиболее четким — там находится место повреждения.
• При длительном хранении вынимайте батарейки — это продлит срок службы устройства.
