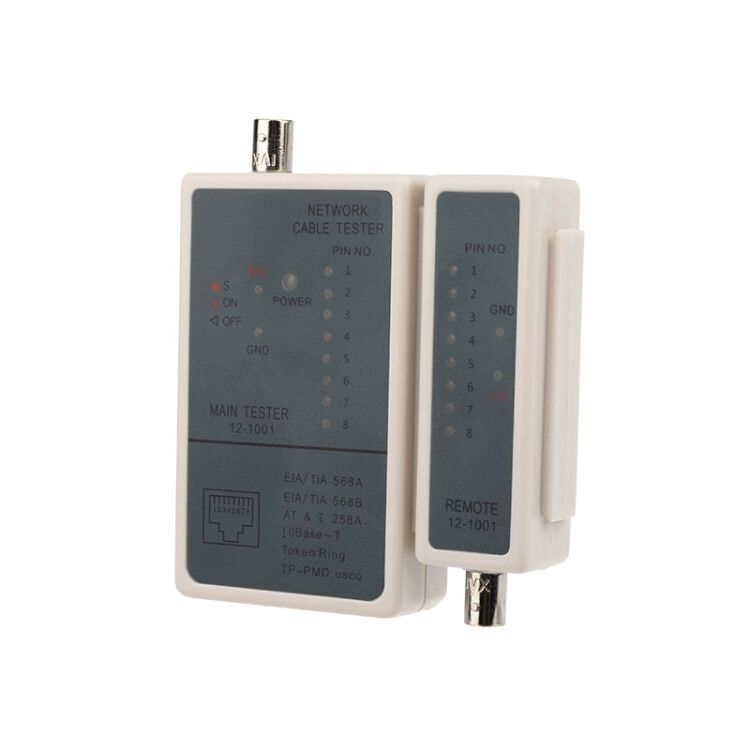

Тестер кабеля RJ45+BNC (HT-C003) (TL-5248) Rexant 12-1001 MEET

Тестер кабеля RJ-45 + BNC 5248 от REXANT — портативный инструмент для диагностики сетевых и коаксиальных кабелей. Устройство позволяет быстро выявить обрывы, короткие замыкания и некорректный обжим, что делает его незаменимым для монтажников и техников, работающих с Ethernet и видеокабелями BNC. Артикул 12-1001 соответствует модели etm12-1001.

Назначение и область применения

Тестер кабеля RJ-45 + BNC 5248 используется для проверки целостности и правильности сборки кабелей следующих типов:

• Витые пары: RJ-45 (Ethernet Cat5e/Cat6), RJ-12, RJ-11 (телефонные линии)
• Коаксиальные кабели: BNC (видеонаблюдение, телевизионные системы)

Подходит для установщиков систем связи, CCTV, офисных сетей и сервисных центров. Применяется как при монтаже, так и при диагностике существующих линий.

Технические характеристики

• Питание: 9 В (батарея типа 6F22 / Крона — не входит в комплект)
• Индикация: светодиоды (LED) на обоих блоках — передатчике и приемнике
• Тип устройства: два отдельных модуля — передатчик и удалённый приемник
• Функции: определение обрыва, короткого замыкания, перепутанных проводов, проверка экрана у экранированной витой пары (STP)
• Корпус: ударопрочная пластмасса

Совместимость и монтаж

Тестер кабеля RJ-45 + BNC 5248 работает с любыми кабелями, оснащёнными стандартными разъёмами RJ-45, RJ-12, RJ-11 или BNC. Для работы необходимо:

1. Подключить передатчик к одному концу кабеля
2. Подключить приемник к другому концу
3. Включить питание (установить батарею 9 В)
4. Проанализировать показания светодиодов

Разъёмы фиксируются надёжно, но требуют осторожного обращения — частые подключения могут повредить контакты. Батарея должна быть исправной; слабый заряд снижает яркость индикации и может исказить результаты.

Преимущества

• Двухблочная система обеспечивает точную диагностику на расстоянии — нет необходимости находиться у одного конца кабеля
• Светодиодная индикация на обоих модулях даёт наглядную картину состояния каждого провода
• Поддержка сразу четырёх типов разъёмов — один прибор вместо нескольких специализированных
• Ударопрочный корпус выдерживает условия рабочего поля — на объектах, в шкафах, на лестницах

Ограничения применения

• Не подходит для тестирования оптоволоконных кабелей — только медные проводники
• Не определяет скорость передачи данных, качество сигнала или уровень затухания — только физическую целостность
• Не работает с активным оборудованием (роутеры, коммутаторы) — кабель должен быть отключен от сети
• Требует наличия батареи 9 В — без неё устройство не функционирует

Примеры использования

• Проверка нового кабеля Ethernet перед подключением к компьютеру или IP-камере
• Поиск обрыва в телефонной линии RJ-11 в офисе
• Диагностика коаксиального кабеля BNC в системе видеонаблюдения после протяжки по каналу
• Обслуживание распределительных щитов — быстрая верификация всех соединений до запуска системы

Практические советы

• Перед использованием всегда проверяйте наличие и состояние батареи — слабый заряд может давать ложные сигналы
• При работе с экранированной витой парой (STP) убедитесь, что экран подключён правильно — тестер покажет его целостность отдельно
• Не используйте прибор во влажной среде — хотя корпус прочный, степень защиты IP не указана, значит, нет гарантии против попадания воды
• Храните оба блока вместе — потеря одного из них делает весь тестер бесполезным
• Для долгосрочных работ рекомендуется использовать качественные батареи — экономичные варианты часто разряжаются за одно тестирование
