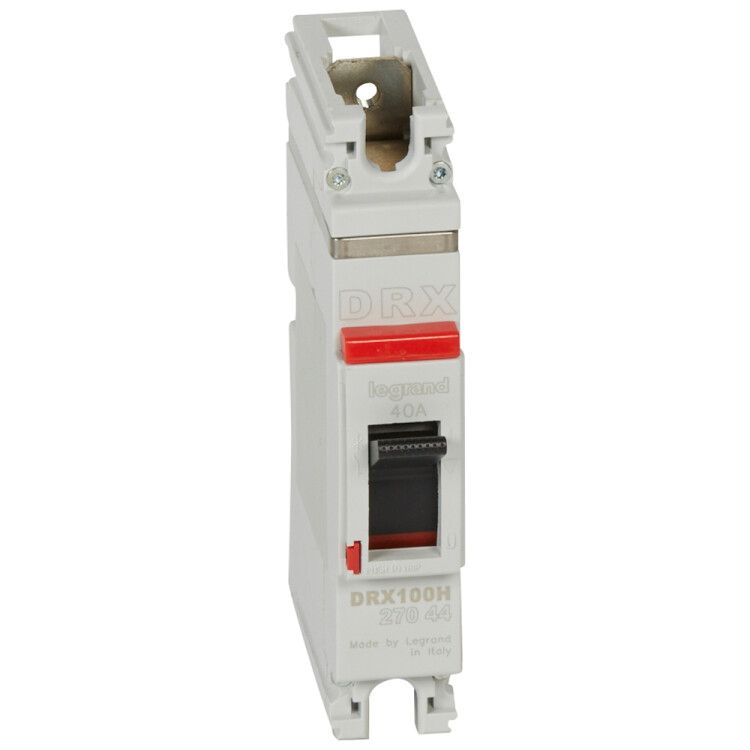

Выключатель автоматический 1п 40А 36кА DRX125 термомагнитн. расцеп. Leg 027044 Legrand

Автоматический выключатель DRX125 40A 1П 36кА от Legrand - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, используется в бытовых и промышленных сетях. Артикул 027044.

Назначение и область применения

Выключатель DRX125 предназначен для защиты однополюсных цепей переменного тока с напряжением до 415 В. Он защищает проводку и оборудование от повреждений при длительной перегрузке или аварийном коротком замыкании. Применяется в щитах жилых домов, офисов, производственных помещений, где требуется простая и экономичная защита. Удобен для установки в распределительных шкафах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Количество полюсов: 1 - защищает одну фазную линию
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 415 В - максимум рабочего напряжения сети
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов
• Уставка защиты от перегрузки: фиксированная 40 А - нельзя изменить
• Уставка защиты от КЗ: 400 А - срабатывает при токе, превышающем 400 А
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не от воды
• Тип подключения: винтовые зажимы - требует затяжки отверткой
• Конструкция: стационарная - не снимается с рейки при обслуживании
• Привод: ручной рычажковый - управление вручную через переключатель
• Указатель расцепления: есть - видно, что выключатель сработал, даже если он остаётся во включенном положении
• Индикатор отключения: возможно подключение - позволяет добавить внешний световой сигнал
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния

Совместимость и монтаж

Выключатель DRX125 40A 1П 36кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и плотно закрываются отверткой. Монтаж выполняется в щите с достаточным свободным местом вокруг устройства. Учитывайте, что устройство не имеет модульных разъёмов - дополнительные функции (например, индикация) требуют отдельного комплекта. Совместим с другими изделиями серии DRX, в том числе с аксессуарами Legrand.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Конструкция обеспечивает безопасную работу при температуре окружающей среды от -25C до +60C. IP30 не защищает от влаги - не применяйте в сырых помещениях без корпуса с более высокой степенью защиты.

Преимущества

• Фиксированные уставки - исключают случайную настройку, подходят для типовых задач
• Чёткий визуальный индикатор расцепления - сразу видно причину отключения
• Производится в России - гарантия наличия запчастей и сервисной поддержки
• Лёгкая совместимость с аксессуарами - возможность доработки системы
• Экономичное решение - оптимальный баланс цены и надёжности для базовых задач

Ограничения применения

• Не подходит для многополюсных цепей - только однофазные линии
• Нельзя регулировать пороги срабатывания - уставка фиксирована
• Отсутствие вспомогательных контактов - невозможно удалённо контролировать состояние
• IP30 - не допускается установка в условиях повышенной влажности, пыли или на улице
• Максимальный ток КЗ - 36 кА; не использовать там, где возможны токи выше этого значения

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в производственном цеху
• Контроль питания маломощных насосов, вентиляторов, конвейеров
• Дополнение существующих щитов с уже установленными устройствами DRX

Практические советы

• Перед монтажом проверьте соответствие нагрузки - суммарный ток подключаемых приборов не должен превышать 40 А
• При использовании в холодных помещениях убедитесь, что температура не ниже -25C - иначе срабатывание может стать некорректным
• Для удобства диагностики рекомендуется установить индикатор отключения - он продается отдельно и легко крепится
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю
• При замене старого автомата сверьте габариты и тип крепления - DRX125 совместим с большинством аналогов на DIN-рейке
