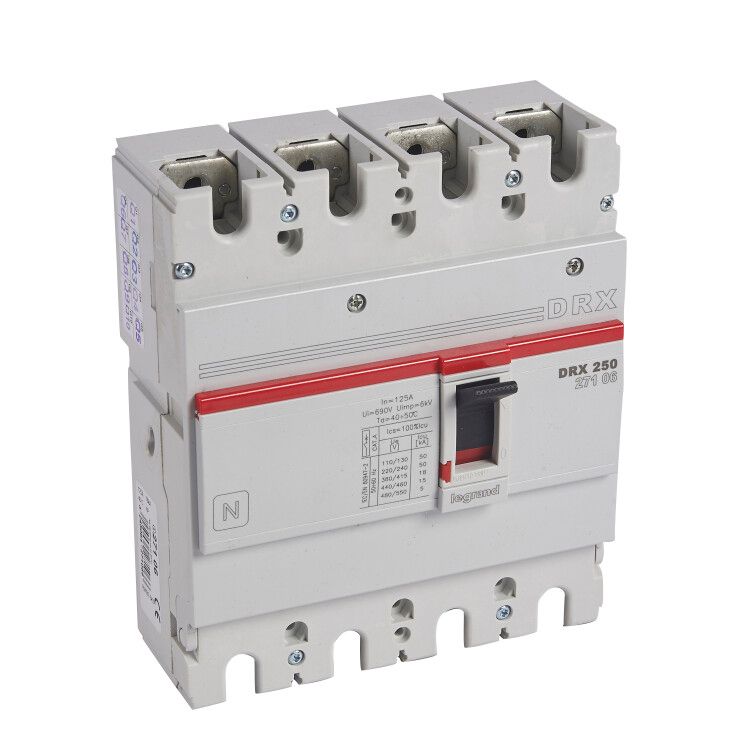

Выключатель автоматический 4п 125А 18кА DRX250 термомагнитн. расцеп. Leg 027106 Legrand

Автоматический выключатель DRX250 - надёжное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель с номинальным током 125 А, четырьмя полюсами и отключающей способностью 18 кА подходит для промышленного и коммерческого оборудования. Производится компанией Legrand в России, артикул 027106.

Назначение и область применения

DRX250 используется для защиты силовых цепей переменного тока в распределительных щитах. Применяется в системах питания станков, конвейеров, насосов, HVAC-оборудования и других промышленных нагрузок. Подходит для установки в жилых и общественных зданиях, где требуется надёжная защита многополюсных цепей. Устройство защищает как трёхфазные, так и трёхфазные с нулём сети.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 4 - позволяет одновременно отключать три фазы и ноль
• Номинальная отключающая способность: 18 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Номинальное напряжение: 110–550 В - работает в сетях с этим диапазоном напряжений
• Защита от перегрузки: фиксированная уставка 125 А - не настраивается, срабатывает при длительном превышении тока
• Защита от КЗ: порог срабатывания 1250 А - мгновенное отключение при высоких токах короткого замыкания
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов
• Метод подключения: винтовые зажимы - требует затяжки гаечным ключом
• Управление: рычажковый привод - удобный визуальный индикатор положения “Вкл/Выкл”
• Указатель расцепления: есть - показывает причину отключения (перегрузка или КЗ)
• Возможность установки индикатора отключения: да - можно дополнительно смонтировать световой индикатор
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами
• Конструкция: стационарный - не предусматривает возможность демонтажа без отключения питания
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Комплектное устройство: да - поставляется полностью собранным, без необходимости сборки
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс

Совместимость и монтаж

DRX250 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы - рекомендуется использовать кабели с медными жилами сечением до 50 мм2. Перед монтажом обязательно отключите питание. Затяжка винтов должна выполняться моментом 2,5–3,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт. Устройство не имеет модульного исполнения - нельзя менять расцепители или добавлять дополнительные контакты самостоятельно. Индикатор отключения устанавливается опционально после монтажа.

Безопасность и стандарты

DRX250 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях промышленных и бытовых электроустановок. Защита по минимальному напряжению обеспечивает безопасность при просадках сети, исключая самопроизвольный запуск оборудования. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без корпуса степени защиты IP54 и выше.

Преимущества

• Фиксированные уставки - исключают случайную настройку, подходят для стабильных нагрузок
• Указатель причины отключения - ускоряет диагностику аварийных ситуаций
• Производство в России - гарантирует соответствие местным условиям эксплуатации и срок службы
• Возможность установки внешнего индикатора - улучшает управляемость в сложных щитах
• Высокая отключающая способность (18 кА) - обеспечивает безопасность даже при серьёзных КЗ

Ограничения применения

• Не подходит для частых операций включения/выключения - не рассчитан на частое ручное управление
• IP30 - нельзя устанавливать вне закрытых щитов, особенно во влажных средах
• Фиксированная уставка - невозможно адаптировать под изменяющуюся нагрузку; для таких задач нужен выключатель с регулируемыми уставками
• Нет возможности подключения дополнительных контактов внутри устройства - все аксессуары монтируются снаружи
• Не предназначен для защиты цепей постоянного тока

Примеры использования

• Главный входной автомат в промышленном щите 380 В, защищающий группу станков
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный щит торгового центра с трёхфазными нагрузками и нулевым проводником
• Цепь питания системы вентиляции с контролируемым напряжением

Практические советы

• Выбирая DRX250, проверьте, что ваша сеть имеет достаточную мощность КЗ - если ток КЗ превышает 18 кА, выбирайте модель с более высокой отключающей способностью
• При использовании в щитах с ограниченным пространством учтите габариты устройства - он занимает 4 модуля (72 мм)
• Для обслуживания и ремонта всегда отключайте питание перед работой - устройство не имеет механической блокировки
• Если вам нужна сигнализация отключения - заказывайте индикатор отдельно и монтируйте его сразу при установке
• Не используйте DRX250 вместо УЗО - он не защищает от утечек тока на землю
