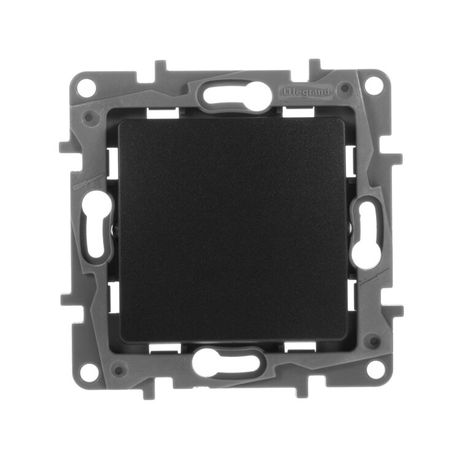

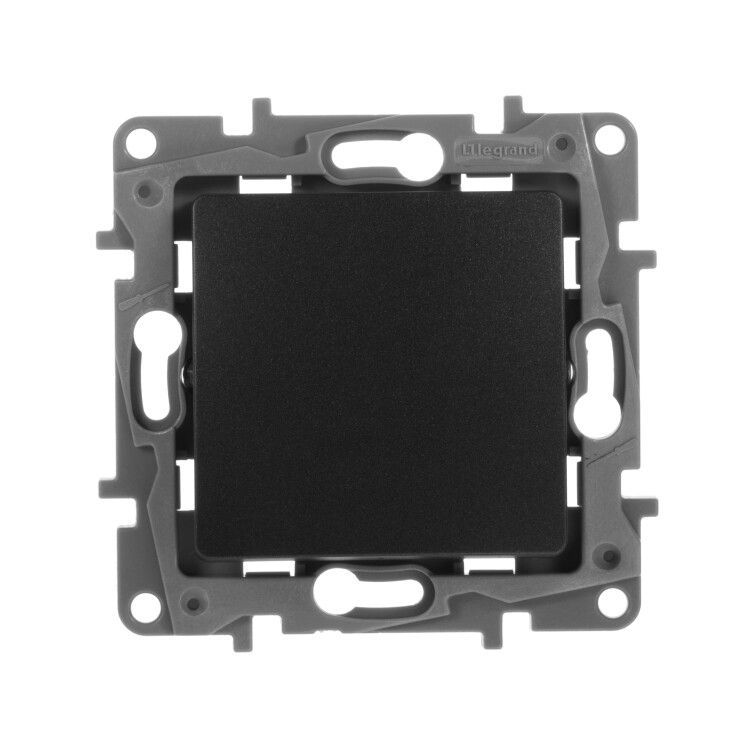

Переключатель перекрестный 1-кл. СП Etika 10А IP20 250В 10AX винтов. клеммы механизм антрацит Leg 672609 Legrand

Переключатель промежуточный Legrand Etika 672609 - устройство для управления освещением из трёх и более мест, где требуется перекрёстное соединение цепи. Подходит для скрытой установки в распределительных коробках и стеновых нишах, обеспечивает надёжное коммутирование нагрузки до 10 А.

Назначение и область применения

Переключатель промежуточный Legrand Etika 672609 используется в схемах управления светом с трёх и более точек - например, в длинных коридорах, лестницах, спальнях с двумя входами. Он работает в паре с двумя проходными выключателями, позволяя включить или выключить свет с любого места. Применяется в жилых домах, офисах, общественных зданиях. Устройство предназначено исключительно для внутренней проводки - не для уличного или влажного использования.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовыми сетями 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра)
• Количество клавиш: 1 - одноканальное управление
• Схема подключения: перекрёстный переключатель - требует соединения с двумя проходными выключателями
• Способ подключения: винтовые клеммы - надёжное фиксирование медных проводов сечением до 2,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Материал корпуса: пластик, лакированное покрытие - устойчив к механическому воздействию, легко моется
• Цвет: антрацит - сочетается с современной рамочной системой Legrand Etika
• Габариты: 76×76×46 мм - соответствует стандартным подрозетникам глубиной 45 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Содержит ли галогены: нет - безопасен при горении, соответствует экологическим требованиям
• Комплектация: механизм без рамки - требует установки в декоративную рамку серии Etika
• Способ монтажа: скрытый - монтируется в подрозетник, не имеет внешних элементов
• Количество модулей: 0 - не является модульным устройством, не вставляется в DIN-рейку

Совместимость и монтаж

Переключатель Legrand Etika 672609 совместим только с другими изделиями серии Etika. Для полноценной сборки необходима рамка Etika (например, 800101 или аналогичная). Механизм крепится в подрозетнике с помощью двух боковых распорок и двух шурупов - не требует специальных инструментов. Кабели подключаются в винтовые клеммы: входящий и выходящий провода от проходных выключателей подсоединяются к верхним и нижним контактам, а перемычка между ними формирует перекрёстную схему. Обязательно соблюдайте полярность: L1/L2 должны быть правильно распределены согласно схеме подключения. Напряжение питания - только переменное! Не используйте с постоянным током.

Безопасность и стандарты

• Соответствует IEC 60669-1 - международному стандарту на выключатели
• Подтверждено соответствие ТР ТС 004/2011 - разрешён к применению на территории ЕАЭС
• Изготовлен без галогенов - снижает риск образования токсичных газов при возгорании
• Защита IP20 - недостаточна для ванных комнат, кухонь, подвалов; требует установки в сухих помещениях

Преимущества

• Надёжные винтовые клеммы - обеспечивают долговременный контакт без потерь
• Совместимость с рамками Etika - позволяет заменить старые механизмы без переделки отделки
• Удобная форма - компактный размер легко помещается даже в узкий подрозетник
• Антрацитовый цвет - маскирует следы пыли и царапин, хорошо смотрится в интерьере
• Произведён в соответствии с европейскими стандартами - высокая степень контроля качества

Ограничения применения

• Не предназначен для работы во влажных средах - запрещено использовать в банях, душевых, на улице
• Требует обязательного наличия двух проходных выключателей - сам по себе не функционирует как обычный выключатель
• Не поддерживает автоматические системы - нельзя подключать к датчикам движения или умным домам без дополнительных реле
• Не имеет индикации состояния - невозможно определить, включен ли свет, не глядя на источник освещения
• Запрещена установка в металлические подрозетники без изолирующих вкладышей - риск пробоя

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы: включение снизу, переключение на площадке, выключение наверху
• Спальная комната: выключатель у двери и у кровати - удобно включить/выключить свет, не вставая
• Офисные зоны: управление светом в рабочем пространстве с нескольких сторон

Практические советы

• При монтаже проверьте сечение провода - не превышайте 2,5 мм2, иначе клеммы не затянуть плотно
• Обязательно отключите питание перед подключением - даже при отключённом выключателе есть опасность поражения током
• Используйте только медные провода - алюминий несовместим с винтовыми клеммами этого типа
• Проверьте совместимость с рамкой: механизм 672609 требует именно рамки Etika, другие серии не подходят
• При замене старого переключателя сохраните схему подключения - пометьте провода маркерами, чтобы не перепутать L1/L2
• Не закручивайте винты слишком сильно - можно повредить контакты или корпус
