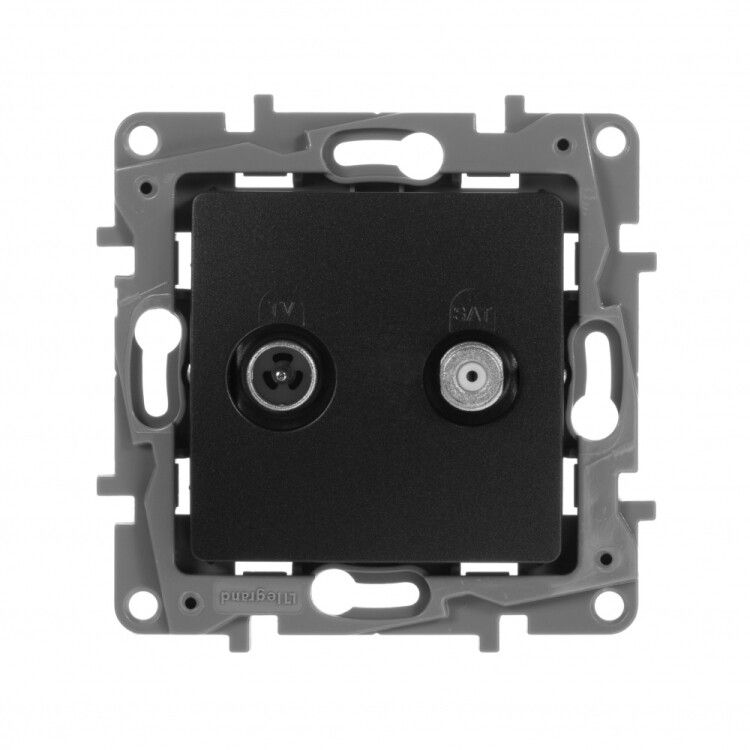

Механизм розетки TV-SAT СП Etika двухкабельная антрацит Leg 672657 Legrand

Розетка телевизионная TV/SAT двухкабельная антрацит от Legrand (артикул 672657) предназначена для одновременного подключения эфирного и спутникового телевидения в одной точке. Устройство совмещает функции разделителя сигнала и фильтра помех, сохраняя целостность существующей телевизионной сети без перестройки кабельной системы.

Назначение и область применения

Розетка телевизионная TV/SAT двухкабельная антрацит используется там, где требуется подключить два источника сигнала - аналоговое или цифровое ТВ (эфирное) и спутниковое ТВ (SAT) - через одну стенную розетку. Подходит для жилых помещений, офисов, отелей и многоэтажных домов с централизованной телевизионной системой. Особенно эффективна при модернизации старых установок: вместо прокладки нового кабеля достаточно заменить обычную розетку на эту модель.

Технические характеристики

• Тип разъёмов: два независимых F-разъёма (TV и SAT)
• Частотный диапазон: 4–2400 МГц - покрывает все современные стандарты цифрового ТВ и спутниковых сигналов
• Потери на разветвлении: 1,5 дБ - минимальное ослабление сигнала между портами
• Дистанционное питание: да - передаёт напряжение питания (до 24 В) только на спутниковый вход для LNB
• Степень защиты: IP20 - защита от доступа пальцев, не предназначена для влажных помещений
• Материал корпуса: пластик (поликарбонат + АБС), матовая поверхность, антикоррозийный металл внутри механизма
• Цвет: антрацит - сочетается с другими элементами серии Etika
• Количество постов: один
• Срок гарантии: 24 месяца

Совместимость и монтаж

Розетка телевизионная TV/SAT двухкабельная антрацит устанавливается в стандартную монтажную коробку глубиной 40–50 мм. Крепление выполняется двумя способами: в распор и с помощью винтов - обеспечивает устойчивость даже при частом подключении/отключении кабелей. Для подключения коаксиальных кабелей применяется безвинтовой коннектор - просто вставьте кабель до щелчка, он автоматически фиксируется и герметично закрывается. Накладка крепится на защелки, что позволяет легко менять её при необходимости. Монтаж механизма упрощён благодаря специальному профилю суппорта - идеально подходит для многопостовой установки в одном блоке.

Безопасность и стандарты

• Соответствует требованиям к телевизионному оборудованию EN 50083
• Имеет сертификат соответствия ГОСТ Р 50951
• Содержит галогены - не рекомендуется для применений с высокими экологическими требованиями (например, детские учреждения с особыми нормами)
• Не предназначен для открытого монтажа или мест с повышенной влажностью

Преимущества

• Два независимых канала - не требуются внешние делители или комбинаторы
• Фильтрация ЭМИ - металлический механизм снижает влияние радиопомех на качество сигнала
• Поддержка дистанционного питания - работает с любыми современными LNB-конвертерами
• Удобный безвинтовой контакт - экономит время при монтаже и исключает повреждение провода
• Эргономичный дизайн серии Etika - лапки с широким углом раскрытия надёжно фиксируются в коробке, предотвращают люфт
• Устойчивая лицевая панель - АБС-пластик не выгорает на солнце и не теряет цвет при регулярной уборке

Ограничения применения

• Не подходит для установки в помещениях с высокой влажностью (ванная, бассейн, баня) - степень защиты IP20 недостаточна
• Не используйте с кабелями, не соответствующими стандарту RG-6 или выше - слабые кабели увеличат потери сигнала
• Дистанционное питание активируется только на SAT-порт; TV-порт не получает напряжение - нельзя использовать для питания активных устройств на этом канале
• Не совместима с системами, требующими обратного прохождения сигнала (например, IPTV с интерактивными сервисами через коаксиал)

Примеры использования

• Замена старой TV-розетки в гостиной на новую - теперь можно подключить спутниковый ресивер без протяжки второго кабеля
• Установка в квартире с центральной антенной - один вход для эфира, второй - для спутника
• Монтаж в отеле: каждая комната получает два сигнала через единую точку, уменьшается количество проводов в стенах
• Обновление системы в многоквартирном доме - розетка телевизионная TV/SAT двухкабельная антрацит легко встраивается в существующую сеть без перепроектирования

Практические советы

• Перед монтажом проверьте наличие напряжения на SAT-выходе - если его нет, возможно, проблема в усилителе или блоке питания на чердаке
• При использовании длинных кабелей (>30 м) учитывайте потери 1,5 дБ - они суммируются с потерями самого кабеля
• Не затягивайте кабель слишком сильно при вставке - безвинтовой коннектор не требует усилия, переусилие может повредить внутреннюю шайбу
• При групповом монтаже нескольких розеток в одном блоке - используйте суппорт с правильным профилем, чтобы избежать перекоса
• При замене розетки - отключите питание LNB, если есть возможность, чтобы избежать скачков напряжения
