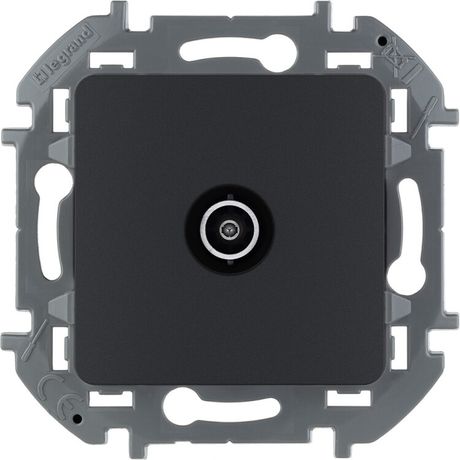

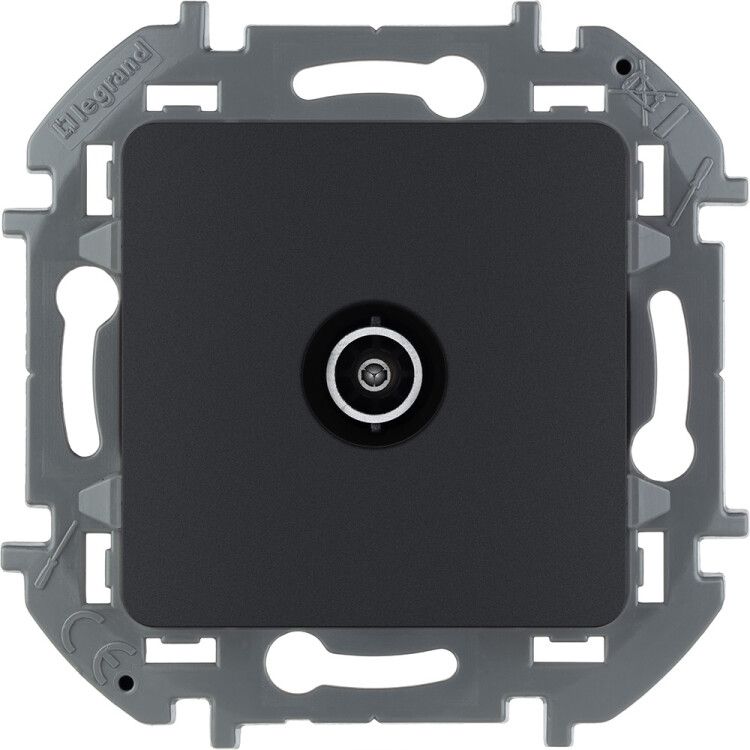

Розетка телевизионная TV Inspiria 2дБ 0-2400мГц с топологией "звезда" механизм антрацит IEK 673853 Legrand

Розетка телевизионная Legrand Inspiria с артикулом 673853 - оконечная розетка для скрытого монтажа, предназначенная для подключения одного телевизора к антенне в схеме «звезда». Благодаря поддержке обратного питания и широкому частотному диапазону, она надёжно работает в современных телевизионных сетях с активными антеннами.

Назначение и область применения

Розетка телевизионная Legrand Inspiria используется для подключения одного телевизионного приёмника к центральному источнику сигнала - например, к антенне, кабельному или спутниковому оборудованию. Она оптимальна для схемы «звезда», где каждый телевизор получает сигнал по отдельной линии, что снижает взаимные помехи и повышает качество изображения. Подходит для жилых домов, квартир, офисов и многоквартирных зданий с централизованной системой телевещания.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 4–2400 МГц - поддерживает все аналоговые, цифровые и IP-телевизионные сигналы, включая DVB-T2, IPTV и кабельное HD-вещание
• Потери в ответвителе: 1,5 дБ - минимальное затухание сигнала, сохраняет яркость и чёткость изображения
• Обратное питание (POWER PASS): до 500 мА - позволяет подавать питание на активные антенны через тот же коаксиальный кабель, без отдельного провода
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначена для влажных помещений
• Количество выходов: 1 - однопостовая розетка, не имеет разветвлений
• Материал корпуса: термопласт, без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Покрытие: глянцевое, антрацит - устойчиво к царапинам и легко моется
• Тип крепления: в распор + на шурупы - фиксируется в подрозетнике двумя способами
• Способ монтажа: внутренний/скрытый - устанавливается в стеновой подрозетник, лицевая панель flush-mount
• Количество модулей: 1 - занимает стандартное место в распределительной коробке

Совместимость и монтаж

Розетка совместима со всеми типами коаксиальных кабелей RG-6, RG-59 и аналогичными с импедансом 75 Ом. Для подключения используется безвинтовой F-коннектор - достаточно вставить кабель до щелчка, он автоматически фиксируется и герметично контактирует с центральным проводником. Крепление происходит в подрозетник 68 мм стандартного типа. Наличие двух способов фиксации (распор + шурупы) обеспечивает устойчивую установку даже в старых или слегка деформированных коробках. Легко заменяется на существующие розетки того же форм-фактора.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового электрооборудования. Материал корпуса - безгалогенный термопласт, что исключает выделение едких газов при перегреве. Экранирование класса А защищает сигнал от внешних электромагнитных помех (например, от Wi-Fi, мобильных базовых станций, бытовой техники). Не содержит свинца, кадмия и других опасных веществ согласно RoHS.

Преимущества

• Поддержка POWER PASS - не требует отдельного провода для питания активной антенны, экономит время и материалы при монтаже
• Широкий диапазон 4–2400 МГц - гарантирует работу с будущими форматами вещания, включая 4K и IPTV
• Безвинтовой контакт - ускоряет монтаж, исключает ошибки при подключении, не требует инструментов
• Высокое экранирование - минимизирует помехи, особенно важно в плотной городской застройке
• Устойчивый к УФ-излучению пластик - не желтеет и не теряет цвет при длительном использовании

Ограничения применения

Не предназначена для открытого монтажа или влажных помещений (ванная, бассейн, улица) - IP20 не обеспечивает защиту от воды. Не подходит для создания разветвлённых схем («треугольник» или «шлейф»), так как является оконечной розеткой с одним выходом. Не рекомендуется использовать с пассивными антеннами, которые не нуждаются в питании - функция POWER PASS будет бесполезна, хотя и не повредит устройство.

Примеры использования

• Подключение телевизора в спальне к центральной антенне на крыше
• Установка в квартире после капитального ремонта, когда проложены отдельные линии от этажного щита
• Замена старой розетки в новостройке, где требуется поддержка цифрового ТВ и активной антенны
• Интеграция в системы «умный дом» с возможностью дальнейшего подключения IP-приставок через ту же линию

Практические советы

• Перед монтажом проверьте, чтобы коаксиальный кабель был целым и не имел повреждений - даже маленький изгиб может вызвать потерю сигнала
• При подключении кабеля не перетягивайте его - избыточное натяжение может повредить внутреннюю изоляцию и нарушить импеданс
• Если используете активную антенну, убедитесь, что её потребляемый ток не превышает 500 мА - иначе питание не будет работать
• При замене старой розетки снимите питание с антенного усилителя, если он находится вне розетки - предотвращает скачки напряжения
• Для лучшей защиты сигнала в местах с высокой ЭМИ (рядом с микроволновками, инвертерами) используйте экранный кабель с медной оплёткой
