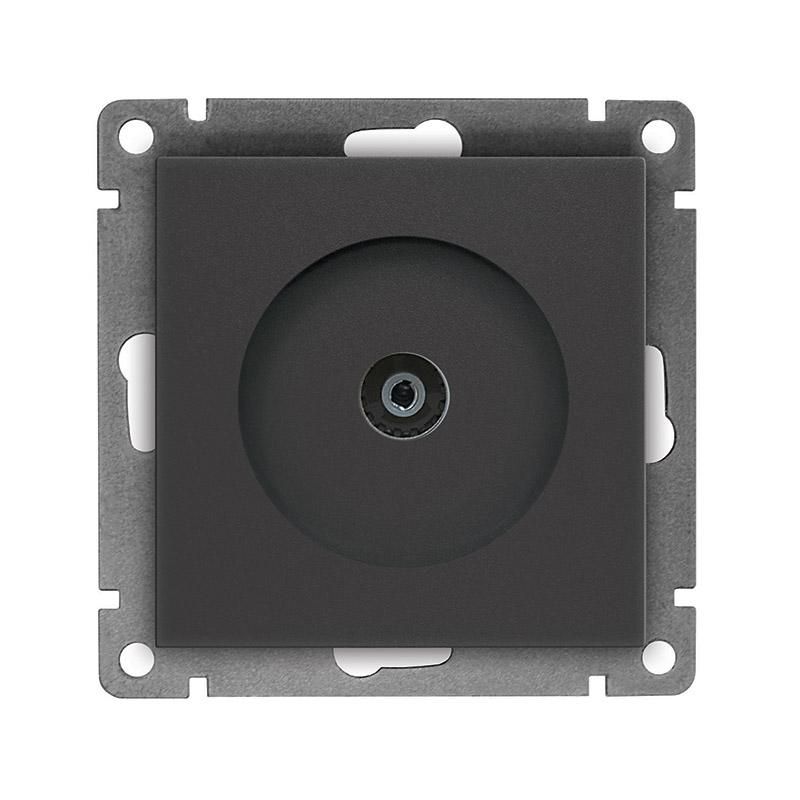

Розетка телевизионная одноместная серия Афина, с/у, тупиковая, 75Ом, ч/д 4-2400Мгц, графит (еврослот) - A0027-Gr Союз

Розетка телевизионная одноместная Универсал Афина a0027-gr — это оконечный (тупиковый) соединитель для коаксиального TV-кабеля с импедансом 75 Ом, предназначенный для скрытой установки в стене. Подходит для завершения сигнальной линии в домашних сетях спутникового, антенного или кабельного телевидения.

Назначение и область применения

Эта розетка используется для подключения телевизора, приставки или другого устройства к коаксиальному кабелю, который приходит из стены. Поскольку она выполнена как тупиковая (оконечная), сигнал не передается дальше — идеально подходит для последнего точки в цепи. Применяется в жилых помещениях, офисах, многоквартирных домах, где требуется качественный прием ТВ-сигнала без потерь.

Технические характеристики

• Импеданс: 75 Ом — соответствует стандарту для аналогового и цифрового ТВ-сигнала
• Рабочий диапазон частот: 4–2400 МГц — обеспечивает совместимость с DVB-T/T2, DVB-S/S2, кабельными системами и даже Wi-Fi-сигналами в пределах этого диапазона
• Потери при подключении: ≤2,5 дБ — минимальное затухание сигнала, что важно для слабых входящих сигналов
• Материал корпуса: АБС-пластик — прочный, устойчивый к механическим воздействиям и не проводящий ток
• Цвет: графит — матовый, сочетается с другими элементами серии «Афина»
• Степень защиты: IP20 — защищает от крупных предметов, но не от воды; подходит только для сухих помещений
• Диапазон температур: +1…+35 °C — не рекомендуется для установки в неотапливаемых зонах (например, балконы, подвалы без отопления)
• Максимальное сечение кабеля: 1,0–2,5 мм² — поддерживает стандартные коаксиальные кабели типа RG-6, RG-59
• Тип крепления: в распор и на шурупы — надежная фиксация в подрозетнике
• Способ монтажа: скрытый — устанавливается в стандартный подрозетник 68×68 мм

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями с разъемом F-типа (еврослот). Для монтажа необходимо:

• Подготовить подрозетник глубиной не менее 40 мм
• Зачистить внешнюю изоляцию кабеля на 15–20 мм, оставив центральный проводник длиной 5–7 мм
• Вставить кабель в разъем до щелчка — он сам фиксируется контактным кольцом
• Зафиксировать розетку в подрозетнике с помощью распорных лапок и двух шурупов

Не используйте кабели с внутренним диаметром более 6,5 мм — они не войдут в разъем. Также не допускается использование переходников с BNC или PAL — возможны потери сигнала.

Безопасность и стандарты

Розетка телевизионная Универсал Афина a0027-gr соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Сертифицирована для использования в бытовых и общественных объектах. Напряжение на контактах не превышает 50 В — безопасна при случайном прикосновении.

Преимущества

• Высокая точность импеданса 75 Ом минимизирует отражения сигнала — снижает помехи и “заливки” на экране
• Низкий уровень потерь (2,5 дБ) сохраняет качество сигнала даже при длинных трассах
• Графитовый цвет легко сочетается с другими элементами серии «Афина» — удобно при комплексной отделке интерьера
• Фирменный механизм крепления обеспечивает плотную посадку без люфта
• Пластик корпуса не деформируется при температурных колебаниях внутри стены

Ограничения применения

• Не предназначен для открытой установки — IP20 не защищает от влаги и пыли
• Не работает при температурах ниже +1 °C — риск хрупкости пластика и изменения электрических параметров
• Не подходит для передачи питания (PoE) или высокочастотных сигналов выше 2400 МГц — например, для некоторых 5G-антенн
• Не является активным устройством — не усиливает сигнал, не имеет фильтрации

Примеры использования

• Подключение телевизора в гостиной к кабельному ТВ через скрытую проводку
• Завершение линии спутникового приемника в комнате, где установлен ресивер
• Установка в квартире после замены старой розетки — совместима с существующими кабелями RG-6
• Интеграция в систему “умный дом”, где ТВ-сигнал подается от центральной антенны

Практические советы

• Перед монтажом проверьте целостность кабеля — поврежденная оплетка вызывает повышенные потери
• Не перегибайте кабель близко к розетке — радиус изгиба должен быть не меньше 5 см
• Если сигнал слабый, проверьте, не является ли эта розетка не последней в цепи — тупиковые модели нельзя использовать как ответвление
• Для лучшей экранировки используйте кабели с двойным или тройным экраном — особенно в местах рядом с силовыми проводами
• При замене старой розетки — отключите питание всей системы, если есть активные усилители в этажном щитке
