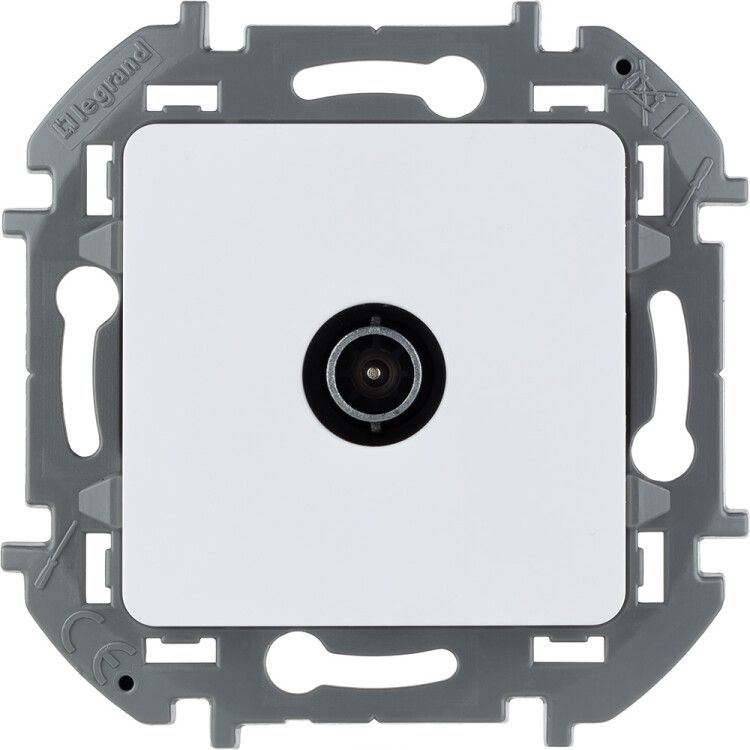

Розетка телевизионная TV Inspiria 2дБ 0-2400мГц с топологией "звезда" механизм бел. IEK 673850 Legrand

Розетка телевизионная Legrand Inspiria 673850 - оконечная розетка с топологией «звезда» для скрытого монтажа, предназначенная для подключения одного телевизора к антенне. Обеспечивает стабильную передачу сигнала в диапазоне 4–2400 МГц, поддерживает обратное питание активных антенн и защищает от внешних помех.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673850 используется для подключения телевизионного оборудования в домашней или офисной сети. Подходит для реализации схемы «звезда» - когда каждый телевизор получает сигнал по отдельному кабелю от центрального источника (антенны, спутниковой системы или кабельного оператора). Особенно эффективна там, где требуется минимизация потерь сигнала и надёжная работа с активными антеннами.

Технические характеристики

• Тип: оконечная розетка, однопостовая, один модуль
• Частотный диапазон: 4–2400 МГц - поддерживает аналоговые, цифровые и IPTV-сигналы, включая DVB-T/T2, DVB-C, SAT
• Потери в ответвителе: 1.5 дБ - минимальное ослабление сигнала, что важно для длинных линий
• Обратное питание (POWER PASS): до 500 мА - позволяет подавать напряжение на активные антенны через тот же коаксиальный кабель
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначена для влажных помещений
• Материал корпуса: термопласт + металлический сплав (экранирующий элемент)
• Экранирование: класс A - снижает влияние ЭМИ на качество сигнала
• Цвет: белый, глянцевое покрытие
• Способ монтажа: скрытый, с фиксацией на шурупы и в распор
• Подключение кабеля: безвинтовой коннектор - быстрое и надёжное соединение с коаксиальным кабелем RG-6/RG-59

Совместимость и монтаж

Розетка Legrand Inspiria 673850 совместима с любыми коаксиальными кабелями стандарта 75 Ом (RG-6, RG-59, S-50, S-75). Для монтажа требуются стандартные подрозетники глубиной не менее 40 мм. Крепится двумя шурупами и распорными лапками - обеспечивает жёсткую фиксацию в стене. Безвинтовой зажим позволяет подключить кабель без инструментов: просто вставьте конец кабеля до щелчка. Накладка не снимается - механизм уже собран с лицевой частью.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутреннего монтажа в жилых и коммерческих помещениях. Степень защиты IP20 исключает использование в ванных комнатах, на улице или в местах с повышенной влажностью. Экранирование класса A соответствует нормам EN 50083 для телевизионных систем. Поддержка обратного питания выполнена в соответствии с рекомендациями ETSI TR 101 290.

Преимущества

• Высокая точность передачи сигнала благодаря низким потерям (1.5 дБ) и широкому диапазону частот
• Удобство монтажа - безвинтовой контакт экономит время при подключении
• Поддержка POWER PASS - не нужна отдельная проводка для питания активной антенны
• Металлическая экранная оболочка внутри корпуса снижает уровень помех
• Пластик лицевой панели устойчив к выгоранию и загрязнениям - сохраняет вид долгие годы

Ограничения применения

• Не применяется в условиях высокой влажности (ванная, бассейн, улица) - IP20 недостаточно
• Не подходит для многоточечных схем типа «транзит» - только для оконечных точек в схеме «звезда»
• Максимальный ток обратного питания - 500 мА; не используйте с антеннами, требующими более 0.5 А
• Не совместима с розетками других серий - только с комплектом INSPIRIA

Примеры использования

• Подключение телевизора в гостиной к центральной антенне через отдельный кабель
• Установка в квартире с несколькими комнатами - каждая розетка подключена напрямую к усилителю
• Интеграция в систему «умный дом» с использованием активных антенн и IP-приёмников
• Замена старой розетки в новостройке при ремонте - совместима с современной проводкой

Практические советы

• Перед монтажом проверьте, чтобы кабель был целым и не имел перегибов - повреждённый кабель снижает эффективность даже самой лучшей розетки
• При подключении кабеля убедитесь, что оплетка не попала внутрь контакта - это вызывает замыкание и помехи
• Если планируете использовать активную антенну - убедитесь, что её потребляемый ток не превышает 500 мА
• Для максимальной защиты от помех - прокладывайте коаксиальные кабели под углом 90° к силовым проводам
• Розетка Legrand Inspiria 673850 не имеет рамки - она рассчитана на установку в рамках серии INSPIRIA. Если нужны другие рамки - выбирайте совместимые модели
