Выключатель одноклавишный с подсветкой/индикацией INSPIRIA 10 AX 250 В~ белый - 673610 Legrand

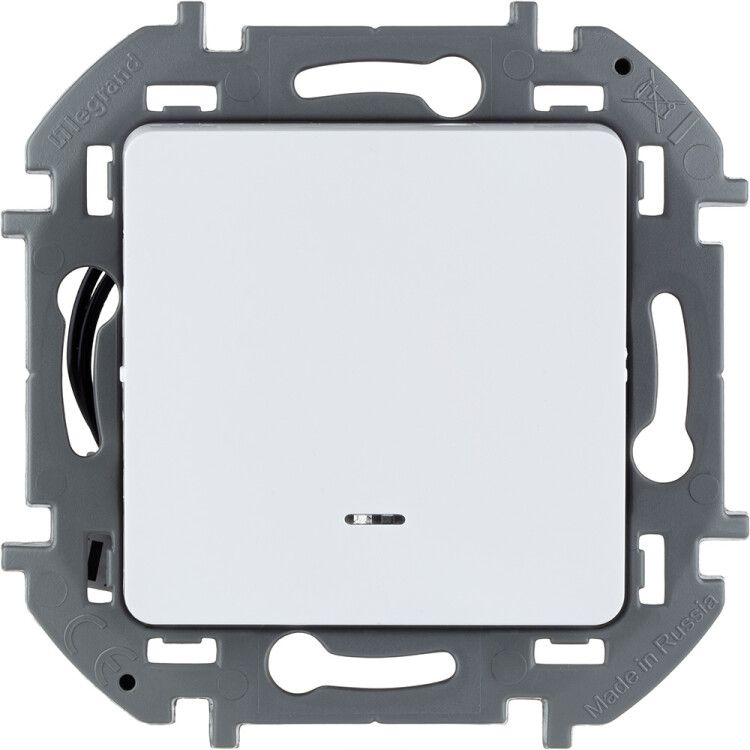

Выключатель одноклавишный с подсветкой Legrand Inspiria (артикул 673610) - устройство для управления освещением и другими нагрузками в жилых и общественных помещениях. Он сочетает надёжную коммутацию, удобную индикацию и компактную конструкцию, подходящую для скрытой установки.

Назначение и область применения

Выключатель Legrand Inspiria предназначен для включения и отключения электроприборов с мощностью до 2,5 кВт (при 250 В и 10 А): светильники, вентиляторы, нагреватели, розеточные группы. Подходит для установки в квартирах, офисах, школах, больницах и других объектах с внутренней электропроводкой. Индикация помогает определить состояние устройства в темноте - горит лампочка, когда нагрузка включена.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип контакта: нормально замкнутый (замыкающий)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, клавиша - глянцевый ABS-пластик
• Подсветка: светодиодная, белого цвета, потребление 0,125 мА
• Габариты: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Цвет: белый, глянцевая отделка
• Способ подключения: безвинтовые зажимы
• Тип монтажа: скрытый, в монтажную коробку

Совместимость и монтаж

Выключатель Legrand Inspiria 673610 совместим с любыми стандартными монтажными коробками для скрытой установки (глубина 20 мм позволяет устанавливать даже в узких коробках). Для монтажа используются два способа крепления: на распорные элементы и на саморезы - выбирайте в зависимости от типа стены и коробки. Накладка и механизм идут в комплекте, монтажная панель уже встроена - не требуется допоборудование. Подключение проводов осуществляется через безвинтовые зажимы: зачищенный провод вставляется до щелчка, фиксация происходит автоматически. Отсоединение - нажатием на рычаг рядом с зажимом.

Безопасность и стандарты

Все токоведущие части закрыты внутри корпуса, исключая доступ к живым частям при установленной накладке. Соответствует требованиям безопасности для бытовых и административных помещений. IP20 обеспечивает базовую защиту от прикосновений, но не предназначено для влажных зон (ванная, кухня, бассейн) - для них нужны модели с IP44 и выше. Лампа подсветки изолирована и не создаёт тепловыделения, безопасна для длительной работы.

Преимущества

• Безвинтовые зажимы - экономят время при монтаже, не требуют затяжки, не ослабевают со временем
• Короткий ход клавиши - меньше усилий, бесшумная работа
• Увеличенная площадь толкателя - проще захватывать провод при демонтаже
• LED-лампа легко заменяется - не нужна замена всего выключателя при перегорании индикации
• Линза на клавише усиливает видимость подсветки - сигнал хорошо заметен даже при слабом освещении
• Эргономичная форма снижает риск искрения при включении - продлевает срок службы контактов
• Пластик устойчив к выгоранию и загрязнениям - сохраняет внешний вид годами

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, уличные зоны) - степень защиты IP20 недостаточна
• Не рекомендуется для управлением высокочастотными или емкостными нагрузками (например, некоторые светодиодные драйверы) - возможны помехи или мерцание индикации
• Запрещено использовать с током более 10 А - превышение вызывает перегрев и выход из строя
• Не подходит для систем с двойным управлением (проходные выключатели) - это одноклавишный выключатель с одним входом и одним выходом

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Переключение ночника в детской комнате
• Контроль освещения в коридоре или туалете
• Функциональный выключатель в офисном кабинете для рабочего стола

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 20 мм, чтобы механизм не выпирал
• Защитите провода от повреждений при вводе - используйте гофру или трубку, особенно если провод многожильный
• При подключении не забывайте соблюдать полярность: L - фаза, N - ноль (хотя для самого выключателя это не принципиально, но важно для правильной работы индикации)
• Если индикация слишком яркая в темноте - можно заменить светодиод на менее яркий аналог (совместимый тип указан в документации Legrand)
• Для групповой установки нескольких выключателей - используйте рамки серии INSPIRIA для единого дизайна
• Проверяйте плотность фиксации после монтажа - легкое люфтование указывает на неправильно установленные распорки
